Łożysko oporowe
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | FSO750 HPI750 |

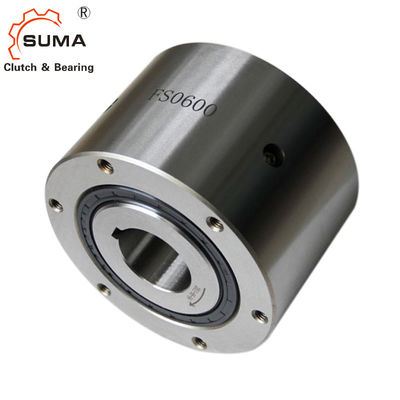

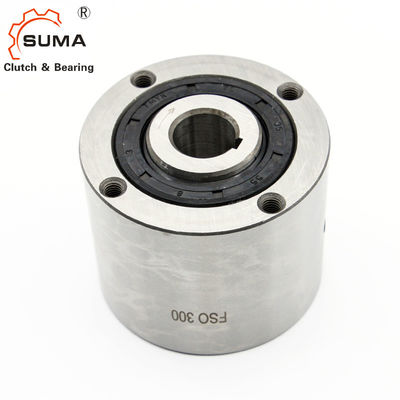

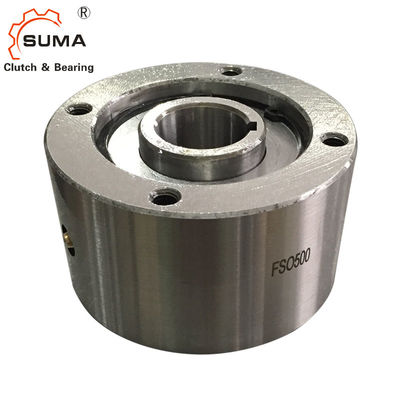

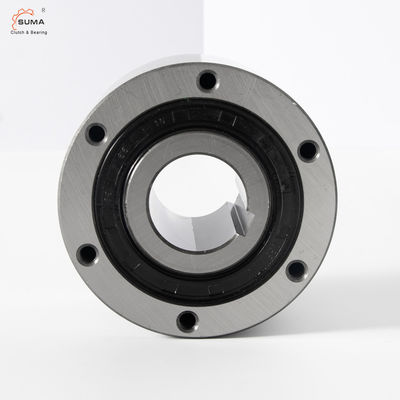

FSO750 HPI750 Jednokierunkowe sprzęgło jednokierunkowe sprzęgło krzywkowe sprzęgła krzywkowego
Cechy
Typy FSO, FSO-GR i HPI 750 do 1027 są wolnymi kołami typu sprężynowego, samodzielnymi, uszczelnionymi i łożyskowanymi za pomocą dwóch łożysk kulkowych.
Smarowanie
Typy FSO i HPI są smarowane olejem i wykorzystują standardowe uszczelnienia wargowe wału.
Typ FSO-GR jest smarowany smarem plastycznym i może być wyposażony w bezstykowe uszczelnienia labiryntowe.
Typ HPI jest specjalnie zaprojektowany do zastosowań wymagających szybkiego indeksowania.
Wymiary i pojemności
| Rozmiar |
Moment obrotowy [Nm] |
Prędkości przekraczania [min-1] |
WYMIAR [mm] | Smar | Waga | moment obrotowy | |||||||||||||||||
| FSO | FS | dH7-bxh | d4) | A | B5) | C | D | mi | F | G | z | J | K | L | P | f | FSO | HPI | FS | TR | |||
| TKN1) | nmaks2) | nmaks3) | minimum maksimum | -0,05 | [kg] | [Ncm] | |||||||||||||||||
| 750 | 9660 | 1800/650 | 1000/650 | 65-18x11 | 57-87 | 152,4 | 222,25 | 149,2 | 31,7 | 1,6 | 107,74 | 177,8 | 8* | M12 | 25 | 1/2-20 | 49,2 | 1,6 | 222 | 384 | 207 | 38 | 5,08 |
| 70-20x12 | |||||||||||||||||||||||
| 75-20x12 | |||||||||||||||||||||||
| 80-22x14 | |||||||||||||||||||||||
| 800 | 17940 | 1500/525 | 850/525 | 85-22x14 | 66–112 | 152,4 | 254 | 149,2 | 31,7 | 1,6 | 139,7 | 227 | 8 | M12 | 25 | 1/2-20 | 49,2 | 1,6 | 222 | 444 | 251 | 46 | 7.12 |
| 80-22x14 | |||||||||||||||||||||||
| 90-25x14 | |||||||||||||||||||||||
| 100-28x16 | |||||||||||||||||||||||
| 110-28x16 | |||||||||||||||||||||||
| 900 | 24408 | 1350/500 | 700/500 | 100-28x16 | 92–138 | 161,9 | 304,8 | 158,7 | 34,9 | 1,6 | 161,92 | 247,65 | 10 | M16 | 32 | 1/2-20 | 54 | 1,6 | 532 | 473 | 340 | 71 | 8.47 |
| 110-28x16 | |||||||||||||||||||||||
| 120-32x18 | |||||||||||||||||||||||
| 130-32x18 | |||||||||||||||||||||||
| 1027 | 36612 | 700/375 | 500/375 | 130-32x18 | 125–177 | 168,3 | 381 | 165,1 | 34,9 | 3.2 | 228,6 | 298,45 | 12 | M16 | 32 | 1/2-20 | 54 | 3.2 | 651 | 946 | 473 | 113 | 13.56 |
| 150-36x20 | |||||||||||||||||||||||
| 175-45x25 | |||||||||||||||||||||||
UWAGI
1) T max = 2 razy;
2) Rasa wewnętrzna/rasa zewnętrzna
3) Uszczelnienie labiryntowe rasy wewnętrznej/zewnętrznej;
4) Otwór calowy dostępny na życzenie
5) Tylko dla otworu nadwymiarowego
Rozmiar 600 > 50 mm
Rozmiar 700 > 75 mm
*) 6 otworów równo rozmieszczonych co 60;plus 2 dodatkowe otwory na 180;Patrz instrukcje montażu i konserwacji
Montaż i sprzęganie
