| Nazwa marki: | SUMA |
| Numer modelu: | FSO300 HPI300 |
| MOQ: | 5 sztuk |
| Cena £: | USD92-USD110 PER PIECE |
| Czas dostawy: | 10-15 dni |
| Warunki płatności: | L/C, D/A, D/P, T/T, Western Union, Paypal |

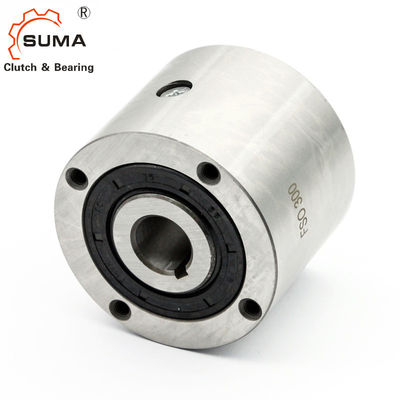

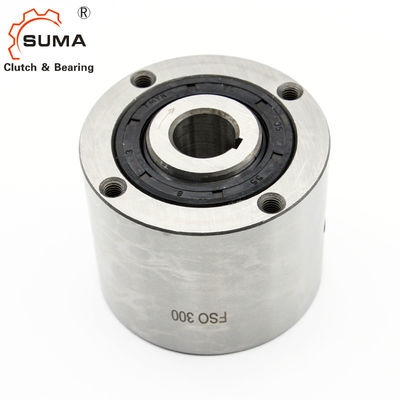

Łożysko jednokierunkowe sprzęgła jednokierunkowego FSO300 HPI300
Smarowanie
Typy FSO i HPI są smarowane olejem i wykorzystują standardowe uszczelnienia wargowe wału.
Typ FSO-GR jest smarowany smarem plastycznym i może być wyposażony w bezstykowe uszczelnienia labiryntowe.
Typ HPI jest specjalnie zaprojektowany do zastosowań wymagających szybkiego indeksowania.
Cechy
Typy FSO, FSO-GR i HPI 300 do 700 to wolnobiegi typu sprężynowego, niezależne, uszczelnione i łożyskowane za pomocą dwóch łożysk kulkowych.
Wymiary i pojemności
| Rodzaj | Rozmiar |
Moment obrotowy TKN1 [Nm] |
Prędkości przekraczania [min-1] |
WYMIAR ( MM ) | Smar | Waga | Przeciągnij moment obrotowy | |||||||||||||||
| FSO FSO-GR HPI |
FSO nmaks2) |
FSO-GR nmaks3) |
dH7-bxh |
d4) minimum maksimum |
A |
B -0,05 |
C | mi | F | G | z | J | K | L | f | FSO | FSO..GR | HPI | [kg] | TR[Ncm] | ||
| 300 | 379 | 3000/900 | 3600/900 | 15-5x5 | 12...19 | 63,5 | 76,2 | 60,45 | 1,6 | 28,58 | 66,67 | 4 | M8 | 13 | M6 | 0,8 | 7 | 10 | 14 | 1,6 | 18 | |
| 400 | 407 | 2800/850 | 3600/850 | 18-6x6 | 12...22 | 69,85 | 88,9 | 68.07 | 1,6 | 30 | 73 | 4 | M8 | 13 | M6 | 0,8 | 10 | 20 | 20 | 2,7 | 27 | |
| 500 | 1621 | 2500/800 | 3000/800 | 30-8x7 | 19...33 | 88,9 | 107,95 | 85,73 | 1,6 | 45 | 92 | 4 | M8 | 16 | M6 | 1,5 | 22 | 35 | 35 | 4,8 | 31 | |
| 600 | 3105 | 2200/750 | 2400/750 | 45-14x9 | 24...57 | 95,25 | 136,525 | 92,2 | 1,6 | 63,5 | 120,6 | 6 | M8 | 16 | M6 | 1,6 | 52 | 84 | 84 | 8,6 | 62 | |
| 700 | 6900 | 1600/450 | 2000/450 | 60-18x11 | 48...82 | 127 | 180.975 | 123,85 | 1,6 | 90 | 158,75 | 8* | M10* | 20 | M6 | 1,6 | 168 | 280 | 280 | 19 | 156 | |
UWAGI
1) T max = 2 &razy;T KN »Patrz Wybór na stronach 10 do 13
2) Wewnętrzna rasa/zewnętrzna rasa
3) Uszczelnienie labiryntowe rasy wewnętrznej/zewnętrznej;
4) Otwór calowy dostępny na życzenie
5) Tylko dla otworu nadwymiarowego
Rozmiar 600 > 50 mm
Rozmiar 700 > 75 mm
*) 6 otworów równo rozmieszczonych co 60°plus 2 dodatkowe otwory przy 180°»Patrz instrukcje montażu i konserwacji
