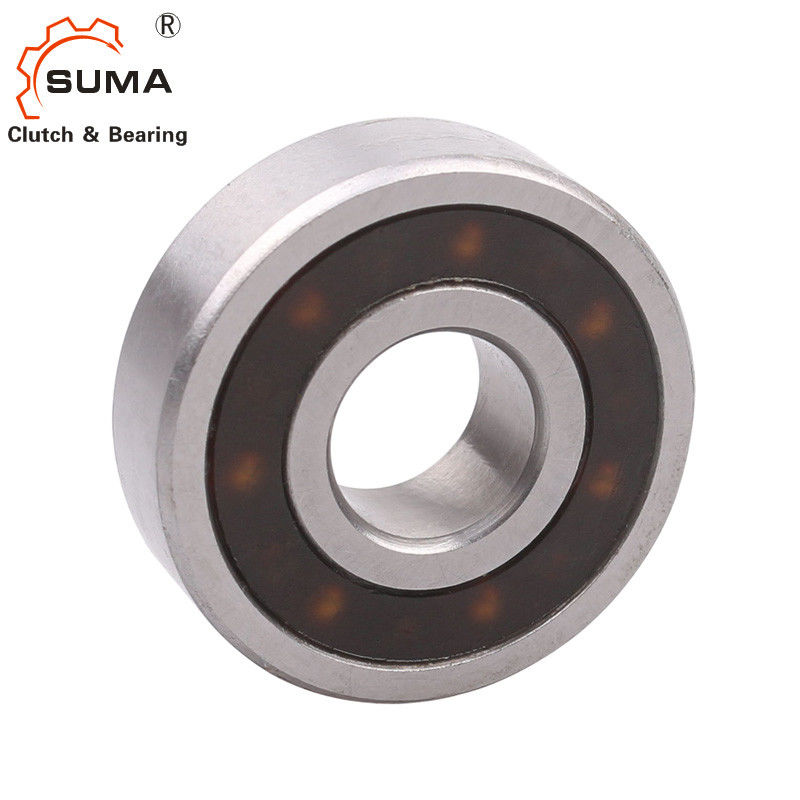

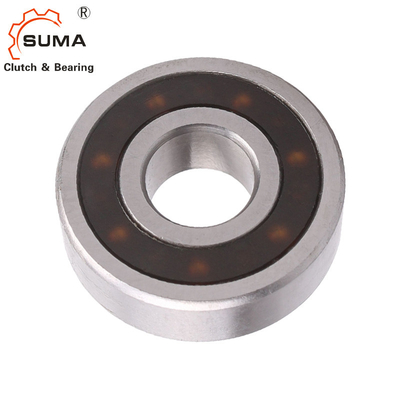

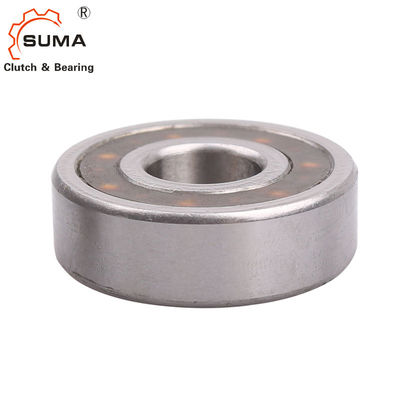

Łożyska jednokierunkowe FK FK-2RS wolnobiegu FK6204 FK6204-2RS
Cechy łożysk jednokierunkowych wolnobiegu
Szerokość
12 / 14 / 15 / 16 / 17 / 18 mm
Temperatura robocza
max.140°C
Wyższe temperatury na życzenie
max.110°C (wykonanie 2RS z uszczelkami RS)
Smarowanie
Seria FK2RSz uszczelkami
Smarowanie smarem na cały okres eksploatacji
Seria FKbez podkładek uszczelniających
Smarowanie olejem lub smarem
Dostarczane z zabezpieczeniem antykorozyjnym.
Instalacja
Tolerancje instalacji
Wał n6;piasta N7
Części współpracujące
Hartowanie i szlifowanie współpracujących części nie jest konieczne.Dokładnie wyczyść (odtłuszczone) współpracujące części w pobliżu sprzęgła jednokierunkowego oraz pierścienie sprzęgła jednokierunkowego przed wciśnięciem.
Łożysko
Sprzęgło wolnobiegowe zawiera łożyska kulkowe i wałeczkowe.Dodatkowe zewnętrzne podparcie łożyska nie jest konieczne.
Ciśnienie pasowania na wcisk
Nie wolno wywierać nacisku pasowania na kulki.
Kierunek mocowania
Strzałka na pierścieniu wewnętrznym wskazuje kierunek zaciskania pierścienia wewnętrznego.
Wymiary i pojemności
Legenda do rysunku:
d = średnica wewnętrzna D = średnica zewnętrzna W = szerokość r = promień krawędzi T = moment obrotowy n = prędkość obrotowa C = nośność
| Przeznaczenie |
d
[mm]
|
D
[mm]
|
W
[mm]
|
Tnie m
[Nm]
|
nmaks
[obr/min]
|
Cdyn.
[N]
|
Cstat.
[N]
|
r
[mm]
|
Waga
[kg]
|
Przedmiot nr. |
| FK 6203 |
17 |
40 |
12 |
53 |
10800 |
6245 |
3441 |
1,0 |
0,07 |
301065 |
| FK 6203-RS |
17 |
40 |
12 |
53 |
3700 |
6245 |
3441 |
1,0 |
0,07 |
301079 |
| FK 6204 |
20 |
47 |
14 |
60 |
7500 |
6869 |
4268 |
1,5 |
0,12 |
301068 |
| FK 6204-2RS |
20 |
47 |
14 |
60 |
3200 |
6869 |
4268 |
1,5 |
0,12 |
301087 |
| FK 6205 |
25 |
52 |
15 |
104 |
5400 |
7448 |
5146 |
1,5 |
0,15 |
301070 |
| FK 6205-2RS |
25 |
52 |
15 |
104 |
2800 |
7448 |
5146 |
1,5 |
0,15 |
301092 |
| FK 6206 |
30 |
62 |
16 |
148 |
5100 |
7859 |
6066 |
1,5 |
0,23 |
301074 |
| FK 6206-2RS |
30 |
62 |
16 |
148 |
2400 |
7859 |
6066 |
1,5 |
0,23 |
301103 |
| FK 6207 |
35 |
72 |
17 |
265 |
3700 |
8902 |
7819 |
2,7 |
0,34 |
301077 |
| FK 6207-2RS |
35 |
72 |
17 |
265 |
1900 |
8902 |
7819 |
2,7 |
0,34 |
301108 |
| FK 6208 |
40 |
80 |
18 |
267 |
3700 |
8902 |
7752 |
2,7 |
0,45 |
301078 |
| FK 6208-2RS |
40 |
80 |
18 |
267 |
1900 |
8902 |
7752 |
2,7 |
0,45 |
301110 |
| FK 6304-2RS |
20 |
52 |
15 |
104 |
2800 |
7448 |
5146 |
1,5 |
0,17 |
301098 |
Wszystkie specyfikacje dla serii FK 2RS (z uszczelkami) i serii FK (bez uszczelek)
Podany nominalny moment obrotowy jest oparty na wystarczającej sztywności współpracujących części.
Prędkość obrotowa n dla serii FK (bez uszczelek) = prędkość własna zespołu montażowego
Prędkość obrotowa n dla serii FK 2RS (z uszczelkami) = różnica prędkości współpracujących części.
Tylny moment napędowy jest ograniczany przez ramię reakcyjne.Ramię reakcyjne nie może być zaciśnięte na swoim miejscu.Musi mieć luz 0,5 cala w kierunku osiowym i promieniowym.
Ograniczniki FRHM są dostarczane z luzem.Śruby ustalające na pierścieniu wewnętrznym służą do osiowego utrzymywania, kołnierze wału nie są wymagane.
