Łożysko sprzęgła jednokierunkowego
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | AE50 |

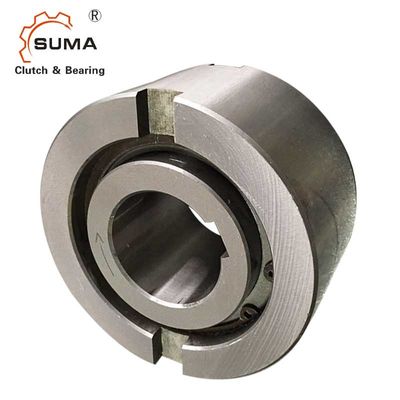

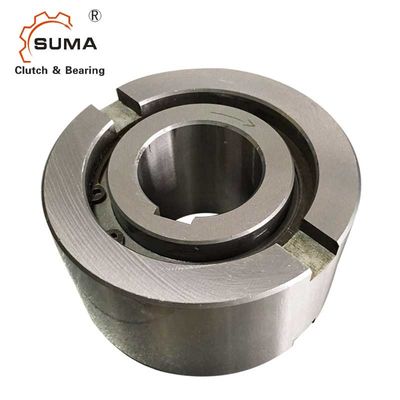

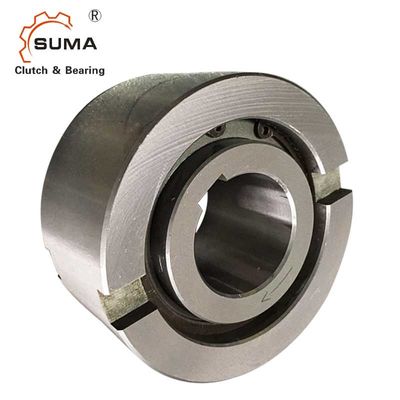

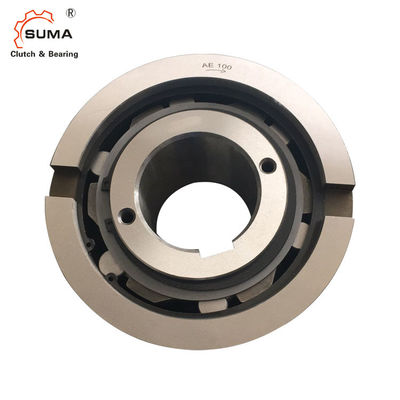

AE50 50*130*63MM Jednokierunkowe sprzęgło jednokierunkowe z łożyskiem jednokierunkowym
Cechy
Typ AE to wolnobieg typu rolkowego bez łożyskowania.Łożyska są wymagane do przenoszenia obciążeń osiowych i promieniowych.Instalacja musi również zapewnić smarowanie i uszczelnienie.Nominalna średnica zewnętrzna to standardowy wymiar łożyska kulkowego.
Typowym układem jest instalowanie tego typu obok łożyska o tej samej tolerancji średnicy obudowy.
Bieżnia wewnętrzna jest osadzona na wale.Bieżnia zewnętrzna ma tolerancję h6 i powinna być zamontowana w obudowie z tolerancją K7.Dodatkowe nacięcia boczne zapewniają pozytywne przenoszenie momentu obrotowego.
Jeśli tolerancja oprawy wynosi R6, stosowanie nacięć nie jest konieczne, ale oprawa musi być wystarczająco mocna, aby nie rozszerzała się po montażu.Ten projekt może zaakceptować osiowy niewspółosiowość bieżni wewnętrznej i zewnętrznej o ±S/2.
Dane techniczne
| Przedmiot | AE50 |
| Materiał | GCr15 |
| Średnica otworu | 50 mm |
| Średnica zewnętrzna | 130 mm |
| Szerokość (B) | 63 mm |
| Moment obrotowy | 2150 Nm |
| Przekroczenie prędkości granicznej (wyścig wewnętrzny) | 950 obr/min |
| Przekroczenie prędkości granicznej (wyścig zewnętrzny) | 1300 obr/min |
| Waga | 4,2 kg |
| Pakiet | Karton lub jako twoje wymagania |
Wymiary i pojemności
| Rodzaj | Rozmiar | Prędkości przekraczania | Waga | Przeciągnij moment obrotowy | |||||||||||
|
AE
|
dH7 (mm) |
TKN1 (Nm) |
Nimax2) (min-1) |
Namax3) (min-1) |
Dh6 (mm) |
D5 (mm) |
D6 (mm) |
L (mm) |
s (mm) |
f (mm) |
mi (mm) |
b (mm) |
t (mm) |
(kg) |
TR
(Ncm) |
| 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4,5 | 0,5 | 0,8 | 6 | 3 | 0,11 | 0,7 | |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4,5 | 0,8 | 1.2 | 7 | 3,5 | 0,30 | 3,5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5,5 | 0,8 | 1.2 | 8 | 3,5 | 0,55 | 8.4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6,5 | 1 | 1,8 | 9 | 4 | 0,98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6,2 | 1 | 1,8 | 12 | 5 | 1,50 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3,8 | 1 | 1,8 | 13 | 6 | 2.00 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3,8 | 1,5 | 1,8 | 15 | 7 | 2,80 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3,8 | 1,5 | 2,6 | 16 | 7 | 3.30 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5,8 | 1,5 | 2,6 | 17 | 8 | 4.20 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3,8 | 2 | 2,6 | 18 | 9 | 5.20 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7,6 | 2 | 2,6 | 18 | 9 | 6.80 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7,6 | 2,5 | 2,6 | 20 | 9 | 10,5 | 320 | |
Montaż i sprzęganie
