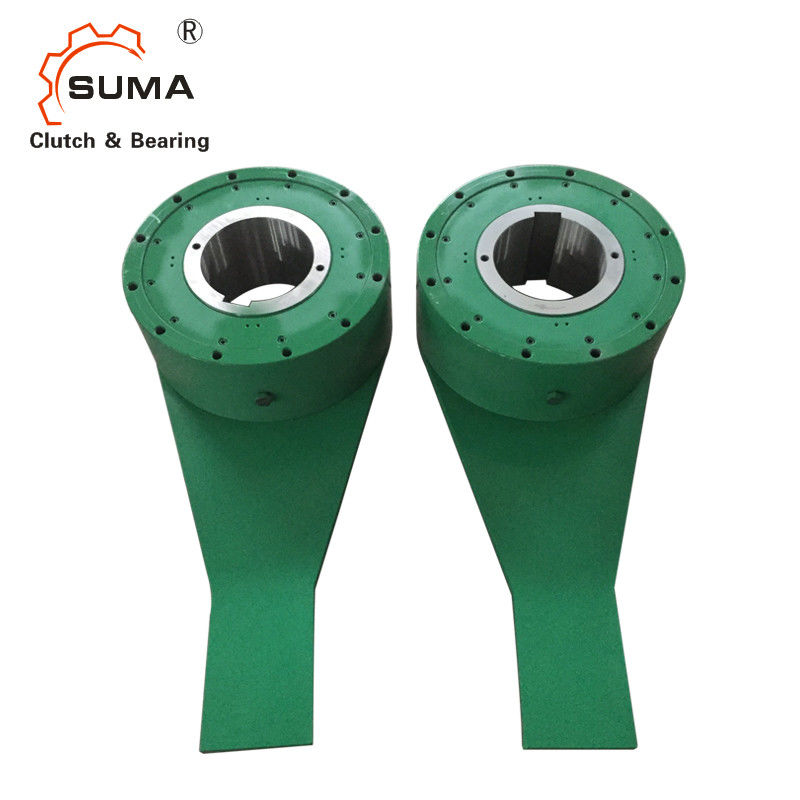

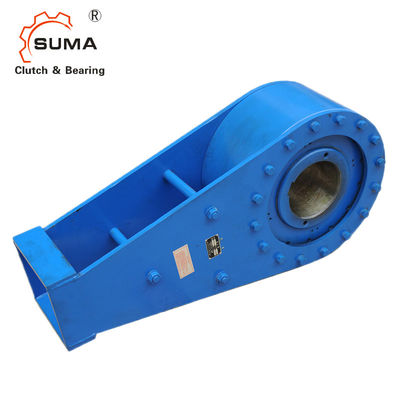

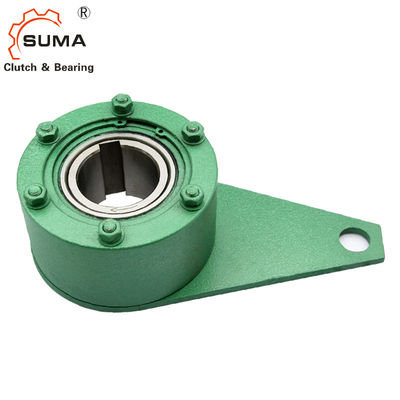

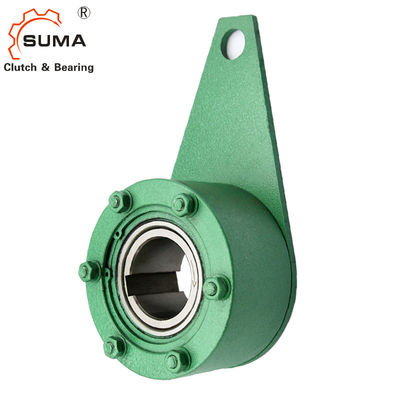

Przenośnik taśmowy z tylnym zderzakiem BS65R 200 obr./min Sprzęgło krzywkowe GCr15
  • Przenośnik taśmowy z tylnym zderzakiem BS65R 200 obr./min Sprzęgło krzywkowe GCr15
  • Przenośnik taśmowy z tylnym zderzakiem BS65R 200 obr./min Sprzęgło krzywkowe GCr15
  • Przenośnik taśmowy z tylnym zderzakiem BS65R 200 obr./min Sprzęgło krzywkowe GCr15
  • Przenośnik taśmowy z tylnym zderzakiem BS65R 200 obr./min Sprzęgło krzywkowe GCr15

Przenośnik taśmowy z tylnym zderzakiem BS65R 200 obr./min Sprzęgło krzywkowe GCr15

Miejsce pochodzenia CHINY
Nazwa handlowa SUMA
Orzecznictwo ISO SGS
Numer modelu BS65R
Szczegóły Produktu
Czas dostawy:
5-7 dni
Nazwa produktu:
Sprzęgło jednokierunkowe BS65R
Materiał:
Stal łożyskowa GCr15
Moment obrotowy:
1570Nm
Gwarancja:
1 ROK
Prędkość obrotowa:
200 obr/min
OEM:
Zaakceptować
Port:
Szanghaj Ningbo
High Light:

Sprzęgło krzywkowe jednokierunkowe

,

sprzęgło krzywkowe 200 obr./min

,

łożysko sprzęgła jednokierunkowego GCr15

Warunki płatności i wysyłki
Minimalne zamówienie
1
Cena
USD500-USD600 PER PIECE
Szczegóły pakowania
Drewniana skrzynka
Zasady płatności
L/C, D/A, D/P, T/T, Western Union, Paypal
Możliwość Supply
1000 sztuk miesięcznie
Opis produktu

               Przenośnik taśmowy z tylnym zderzakiem BS65R 200 obr./min Sprzęgło krzywkowe GCr15



Cechy

Seria BS-R zapewnia łatwą konserwację smarowania.

1. Wstępnie włożyć pierścień V do wału przenośnika we właściwym kierunku.
2. Bezpiecznie zainstaluj sprzęgło krzywkowe BS na wale.Zastosuj nacisk tylko na końcową powierzchnię bieżni wewnętrznej

podczas wkładania sprzęgła krzywkowego BS na wał.Nie uderzaj bezpośrednio w bieżnię wewnętrzną młotkiem ani nie wywieraj nacisku

na wyścigu zewnętrznym.(Patrz strona 13 dla instalacji i użytkowania)
3. Nałóż dostarczony uszczelniacz na powierzchnię końcową bieżni wewnętrznej i uszczelnienia i zamocuj zespół sprzęgła krzywkowego BS do

wał przenośnika z płytą końcową.Jednocześnie użyj podkładki uszczelniającej na każdej śrubie, aby zapobiec wyciekowi oleju.

Wymiary i pojemności




Model

Moment obrotowy
Pojemność
(Nm)

Nudziarz
Średnica
Zakres
Maks.
Przekroczenie
(obr/m)
Wewnętrzny wyścig

A

B

C

PCD
mi

F

G

H

K

L

M

N

P

Q

R
BS65R 1570 40to65 200 90 160 85 140 115 50 6 9,5 306 210 16 50 13,5 90
BS75R 2450 50 do 75 180 90 170 85 150 125 50 6 9,5 354 250 19 65 16,5 100
BS85R 5880 60 do 85 180 115 210 110 185 140 60 9 11 434 300 29 95 20,5 115
BS95R 7840 70 do 95 170 115 230 110 200 160 60 9 12,5 497 350 32 105 20,5 130
BS110R 10800 80 do 110 170 115 270 110 220 180 60 12 14 560 385 40 110 26 140
BS135R 15700 90 do 135 120 135 320 130 280 230 60 12 14 666 470 36 120 26 180





Model

Moment obrotowy
Pojemność
(Nm)

Nudziarz
Średnica
Zakres


Maks.
Nad

działanie
(obr/m)
Wewnętrzny

Wyścigi


A

B

C

PCD
mi

F

G

L

I

J

R

P

Q


W.

Min


W.

Maks.

BS160R 24500 100 do 160 100 135 360 130 315 255 60 19 16 120 32 792 580 108 95
BS200R 37200 100 do 200 100 150 430 145 380 310 60 19 21 130 43 838 623 182 155






Model

Moment obrotowy
Pojemność
(Nm)

Nudziarz
Średnica
Zakres


Maks.
Nad

działanie
(obr/m)
Wewnętrzny

Wyścigi


A

B

C

PCD
mi

F

G

I

L

M

N

O

P

Q


W.

Min


W.

Maks.

BS 220R 49000 150 do 220 80 235 500 230 420 296 95 35 12 259 311 238 1070 820 347 310
BS 250R 88200 175 do 250 50 295 600 290 530 355 125 35 12 319 375 288 1300 1000 637 580
BS 270R 123000 200 do 270 50 295 650 290 575 395 130 40 12 319 375 298 1425 1100 660 602
BS 300R 176000 230 do 300 50 295 780 290 690 495 130 45 19 333 396 356 1690 1300 1050 983
BS 335R 265000 250 do 335 50 305 850 320 750 525 135 60 19 343 405 386 1925 1500 1210 1120
BS 350R 314000 250 do 350 50 320 930 360 815 565 135 71 19 358 430 414 2065 1600 1710 1580
BS 425R 510000 325 do 425 50 440 1030 450 940 680 170 70 22 484 570 474 2315 1800 1580 2370
BS 450R 686000 350 do 450 50 450 1090 480 990 690 180 80 22 494 580 526 2545 2000 2930 2690

Uwagi:

1. Sprzęgło krzywkowe BS-R można wytaczać zgodnie ze specyfikacją, ale należy podać średnicę otworu z tolerancją i rowkiem wpustowym

wymiary.
2. Ramiona momentu obrotowego są opcjonalne.Pokazane powyżej ramię jest tylko w celach informacyjnych.W razie potrzeby prosimy o zaznaczenie tego w zamówieniu.

Montaż i sprzęganie


4. Po oczyszczeniu wnętrza zbiornika oleju nałóż uszczelniacz na współpracującą powierzchnię zbiornika oleju.Umieść olej
wskaźnik poziomu w pionie (czerwona linia jest na dole, a niebieska na górze), dla modeli od BS65R do BS200R;zainstaluj zbiornik oleju
do czoła bieżni zewnętrznej za pomocą śrub, natomiast w przypadku modeli BS220R i wyższych zamontuj zbiornik oleju do
uszczelnić wspornik za pomocą śrub.Ostrożnie zapobiegaj przedostawaniu się kurzu do sprzęgła krzywkowego lub zbiornika oleju.
5. Całkowicie dociśnij wstępnie wsunięty pierścień V, tak aby powierzchnia osłony przeciwpyłowej przylegała ściśle.
6. W przypadku, gdy temperatura otoczenia wzrośnie o 40 ° C i więcej, zaleca się ustawienie osłony lub dachu i unikanie bezpośredniego

światło słoneczne w celu przedłużenia żywotności sprzęgła krzywkowego.
