| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | SUMA |
| Orzecznictwo: | ISO SGS |
| Numer modelu: | GFR90 GFRN90 |
| Minimalne zamówienie: | 1 |
| Cena: | USD600-USD650 PER PIECE |
| Szczegóły pakowania: | Drewniana skrzynka |
| Czas dostawy: | 7-10 dni |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, Paypal |
| Możliwość Supply: | 1000 sztuk miesięcznie |
| Nazwa produktu: | Sprzęgło jednokierunkowe GFR90 GFRN90 | Materiał: | Stal łożyskowa GCr15 |
|---|---|---|---|
| Moment obrotowy: | 1450Nm | Prędkość obrotowa: | 1700 obr./min |
| Waga jednostkowa: | 28,5 kg | Gwarancja: | 1 ROK |
| Rozmiar: | 90*230*158mm | OEM: | Zaakceptować |
| High Light: | Łożysko sprzęgła jednokierunkowego GFR90,łożysko sprzęgła jednokierunkowego 158 mm,łożysko sprzęgła jednokierunkowego GFRN90 |
||

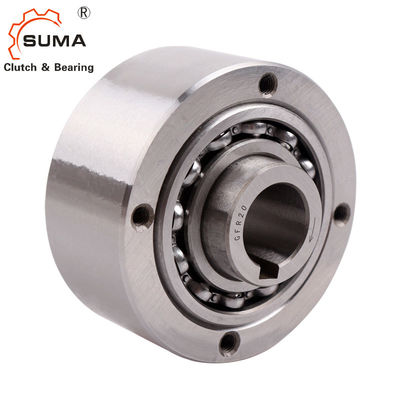

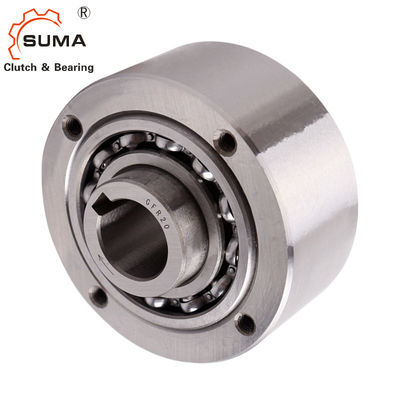

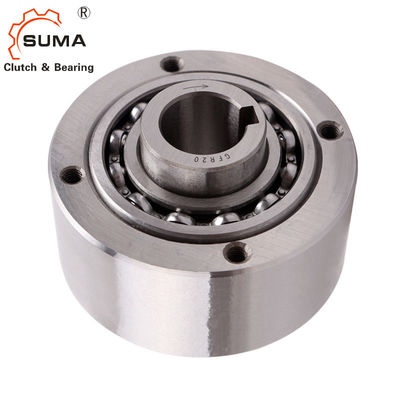

GFR90 GFRN90 158MM Łożysko rolkowe z wolnym kołem typu backstop
Cechy
Typy GFR, GFRN to wolnobiegi typu rolkowego.Są łożyskowane za pomocą dwóch łożysk serii 160.. i wymagają smarowania olejem.Jednostki te mogą być stosowane w konstrukcjach zapewniających smarowanie olejem i uszczelnienie, jak na przykładzie na odwrocie.Łożyska nie mogą być obciążane osiowo.
Typowo, typy GFR, GFRN są używane z pokrywami serii F, które są zaprojektowane do przenoszenia momentu obrotowego oraz zapewniają smarowanie olejem i uszczelnienie.Zazwyczaj te osłony są używane parami zgodnie z kombinacjami przedstawionymi na kolejnych stronach.Zewnętrzna bieżnia modelu GFR jest w stanie przyjąć i wycentrować każdy element wywiercony z tolerancją H7.
Moment obrotowy jest w tym przypadku przenoszony przez śruby przez pokrywę.Typy GFR i GFRN są identyczne, z wyjątkiem tego, że typ GFRN ma rowek wpustowy na średnicy zewnętrznej do przenoszenia momentu obrotowego.Z każdą jednostką dostarczane są dwie uszczelki papierowe, które należy umieścić między bieżnią zewnętrzną a płytami zakrywającymi.
Dane techniczne
| Przedmiot | GFR90 GFRN90 |
| Średnica wewnętrzna | 90 mm |
| Średnica zewnętrzna | 230 mm |
| Szerokość | 158 mm |
| Moment obrotowy | 14500 Nm |
| Waga | 28,5 kg |
| Port | Szanghaj; Ningbo |
| Czas dostawy | 10-15 dni |
| Pakiet | opakowanie drewniane, opakowanie kartonowe itp |
| Podanie | Przenośnik, silnik elektryczny, winda kubełkowa itp |
Wymiary i pojemności
| Rodzaj | Rozmiar | Prędkości przekraczania |
Num Ber |
Waga | ||||||||||||||
GFR GFRN |
dH7 | TKN1) | Nimax2) | namax3) | Dh7 | D2 | D4 | D3 | G | t | z | L 1 | L | B | t1 | bP10 | f | |
| [mm] | [Nm] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
[ mm] |
[mm] | [kg] | |||
| 12* | 55 | 4000 | 7200 | 62 | 20 | 42 | 51 | ø5,5 | – | 3 | 42 | 20 | 27 | 2,5 | 4 | 0,5 | 0,5 | |
| 15 | 125 | 3600 | 6500 | 68 | 25 | 47 | 56 | M5 | 8 | 3 | 52 | 28 | 32 | 3 | 5 | 0,8 | 0,8 | |
| 20 | 181 | 2700 | 5600 | 75 | 30 | 55 | 64 | M5 | 8 | 4 | 57 | 34 | 39 | 3,5 | 6 | 0,8 | 1 | |
| 25 | 288 | 2100 | 4500 | 90 | 40 | 68 | 78 | M6 | 10 | 4 | 60 | 35 | 40 | 4 | 8 | 1 | 1,5 | |
| 30 | 500 | 1700 | 4100 | 100 | 45 | 75 | 87 | M6 | 10 | 6 | 68 | 43 | 48 | 4 | 8 | 1 | 2,2 | |
| 35 | 725 | 1550 | 3800 | 110 | 50 | 80 | 96 | M6 | 12 | 6 | 74 | 45 | 51 | 5 | 10 | 1 | 3 | |
| 40 | 1025 | 1150 | 3400 | 125 | 55 | 90 | 108 | M8 | 14 | 6 | 86 | 53 | 59 | 5 | 12 | 1,5 | 4,6 | |
| 45 | 1125 | 1000 | 3200 | 130 | 60 | 95 | 112 | M8 | 14 | 8 | 86 | 53 | 59 | 5,5 | 14 | 1,5 | 4,7 | |
| 50 | 2125 | 800 | 2800 | 150 | 70 | 110 | 132 | M8 | 14 | 8 | 94 | 64 | 72 | 5,5 | 14 | 1,5 | 7,2 | |
| 55 | 2625 | 750 | 2650 | 160 | 75 | 115 | 138 | M10 | 16 | 8 | 104 | 66 | 72 | 6 | 16 | 2 | 8,6 | |
| 60 | 3500 | 650 | 2450 | 170 | 80 | 125 | 150 | M10 | 16 | 10 | 114 | 78 | 89 | 7 | 18 | 2 | 10,5 | |
| 70 | 5750 | 550 | 2150 | 190 | 90 | 140 | 165 | M10 | 16 | 10 | 134 | 95 | 108 | 7,5 | 20 | 2,5 | 13,5 | |
| 80 | 8500 | 500 | 1900 | 210 | 105 | 160 | 185 | M10 | 16 | 10 | 144 | 100 | 108 | 9 | 22 | 2,5 | 18,2 | |
| 90 | 14500 | 450 | 1700 | 230 | 120 | 180 | 206 | M12 | 20 | 10 | 158 | 115 | 125 | 9 | 25 | 3 | 28,5 | |
| 100 | 20000 | 350 | 1450 | 270 | 140 | 210 | 240 | M16 | 24 | 10 | 182 | 120 | 131 | 10 | 28 | 3 | 42,5 | |
| 130 | 31250 | 250 | 1250 | 310 | 160 | 240 | 278 | M16 | 24 | 12 | 212 | 152 | 168 | 11 | 32 | 3 | 65 | |
| 150 | 70000 | 200 | 980 | 400 | 200 | 310 | 360 | M20 | 32 | 12 | 246 | 180 | 194 | 12 | 36 | 4 | 138 | |
Uwagi:
1) T max = 2 × T KN
2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenie wyścigu zewnętrznego
Przykład montażu
