Łożysko sprzęgła wałeczkowego
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | ZAPYTAJ60 |

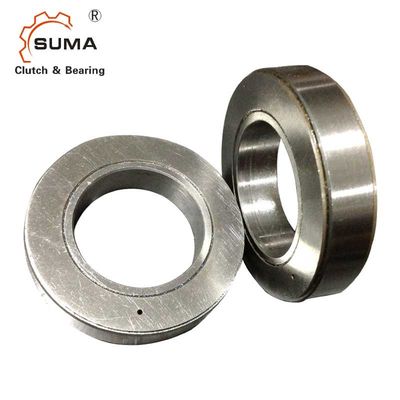

ASK60 60*95*18MM Jednokierunkowe jednokierunkowe sprzęgło jednokierunkowe z wybiegiem łożyska
Cechy
Typ ASK to łożysko wolnobiegowe typu wałeczkowego wsparte na dwóch rzędach łożysk wałeczkowych.Jest to samodzielna jednostka zabezpieczona przed kurzem, dostarczana nasmarowana smarem.Nominalne wymiary zewnętrzne są takie same jak w przypadku łożyska serii 60.
Przenoszenie momentu obrotowego musi być zapewnione przez pasowanie wtłaczane zarówno na bieżni wewnętrznej, jak i zewnętrznej.Ze względu na pasowanie wtłaczane, standardowy luz promieniowy wynosi C4.Tolerancje kolizji są podane na wymiarach wolnego koła, co pozwala na bezpośredni montaż w standardowej serii 60.
Lokalizacja łożyska: Tolerancja wału powinna wynosić h6 lub j6 Bieżnię zewnętrzną należy wcisnąć w sztywną obudowę z tolerancją K6.Nośności promieniowe podano w tabeli.Wolnobiegi typu ASK nie mogą przyjmować obciążenia osiowego.W przypadku takich obciążeń należy zapewnić łożyska oporowe.
Dane techniczne
| Model | ZAPYTAJ60 |
| Materiał | GCr15 |
| Wewnętrzna średnica | 60mm |
| Średnica zewnętrzna | 95mm |
| Grubość | 18mm |
| Moment obrotowy | 250Nm |
| Przeciągnij moment obrotowy | 25Ncm |
| Maksymalna prędkość wybiegu | 1800r/min |
| Podanie | Blokada jednokierunkowa, wybieg |
| Pakiet | opakowanie kartonowe / opakowanie drewniane |
| Czas dostawy | 5-7 dni |
| Zasady płatności | TT, L/C, D/P, D/A, Western Union, Paypal |
Wymiary i pojemności
| Rodzaj | Rozmiar | Seria łożysk | TKN1) | nmaks | Średnica zewnętrzna | Wysokość | Obciążenia łożysk | Waga | Przeciągnij moment obrotowy | |
| Dynamiczny | statyczny | |||||||||
| ZAPYTAĆ | Dp6 (mm) |
(Nm) |
(min-1) |
D (mm) |
L (mm) |
C (kN) |
C0 (kN) |
(kg) | TR (Ncm) |
|
| 40 | 6008 | 72 | 3500 | 68 | 15 | 16 | 20,6 | 0,25 | 15 | |
| 50 | 6010 | 125 | 2200 | 80 | 16 | 19,6 | 23,5 | 0,34 | 20 | |
| 60 | 6012 | 250 | 1800 | 95 | 18 | 25,3 | 35,1 | 0,5 | 25 | |
UWAGI
1) Tmax = 2 &razy;TKN
»Patrz Wybór na stronach 10 do 13
»Patrz instrukcje montażu i konserwacji na stronach 16 do 19
Przykład montażu
