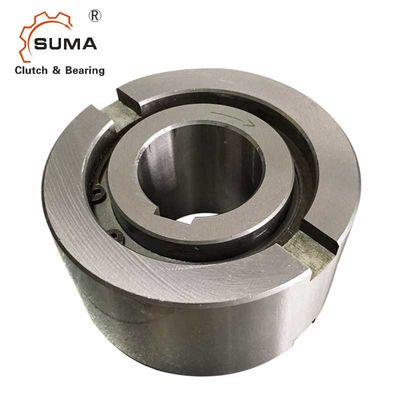

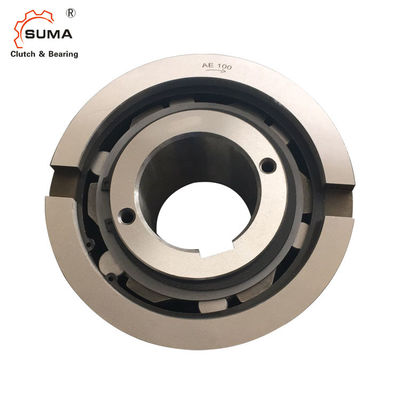

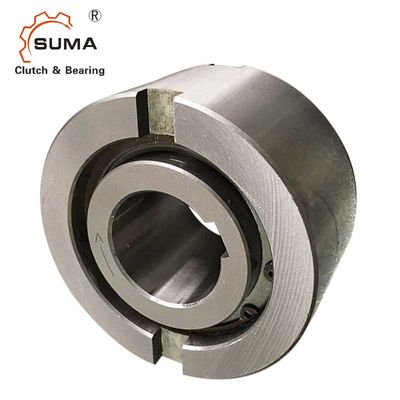

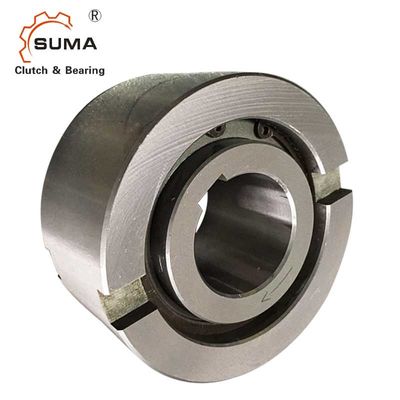

AE30 2100 obr./min Jednokierunkowe łożysko wałeczkowe z wolnym kołem
Cechy
Typ AE to wolnobieg typu rolkowego bez łożyskowania.Łożyska są wymagane do przenoszenia obciążeń osiowych i promieniowych.Instalacja musi również zapewnić smarowanie i uszczelnienie.Nominalna średnica zewnętrzna to standardowy wymiar łożyska kulkowego.
Typowym układem jest instalowanie tego typu obok łożyska o tej samej tolerancji średnicy obudowy.
Bieżnia wewnętrzna jest osadzona na wale.Bieżnia zewnętrzna ma tolerancję h6 i powinna być zamontowana w obudowie z tolerancją K7.Dodatkowe nacięcia boczne zapewniają pozytywne przenoszenie momentu obrotowego.
Jeśli tolerancja oprawy wynosi R6, stosowanie nacięć nie jest konieczne, ale oprawa musi być wystarczająco mocna, aby nie rozszerzała się po montażu.Ten projekt może zaakceptować osiowy
niewspółosiowość bieżni wewnętrznej i zewnętrznej o ±S/2.
Dane techniczne
Przedmiot | AE30 |
Materiał | GCr15 |
Średnica otworu | 30 mm |
Średnica zewnętrzna | 90 mm |
Szerokość (B) | 44 mm |
Moment obrotowy | 500 Nm |
Przekroczenie prędkości granicznej (wyścig wewnętrzny) | 2100 obr/min |
Przekroczenie prędkości granicznej (wyścig zewnętrzny) | 1500 obr/min |
Waga | 1,5 kg |
Pakiet | Karton lub jako twoje wymagania |
Wymiary i pojemności
Rodzaj | Rozmiar | Prędkości przekraczania | Waga | Przeciągnij moment obrotowy | |||||||||||
AE
|
dH7 (mm) |
TKN1 (Nm) |
Nimax2) (min-1) |
Namax3) (min-1) |
Dh6 (mm) |
D5 (mm) |
D6 (mm) |
L (mm) |
s (mm) |
f (mm) |
mi (mm) |
b (mm) |
t (mm) |
(kg) |
TR
(Ncm) |
12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4,5 | 0,5 | 0,8 | 6 | 3 | 0,11 | 0,7 | |
15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4,5 | 0,8 | 1.2 | 7 | 3,5 | 0,30 | 3,5 | |
20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5,5 | 0,8 | 1.2 | 8 | 3,5 | 0,55 | 8.4 | |
25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6,5 | 1 | 1,8 | 9 | 4 | 0,98 | 14 | |
30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6,2 | 1 | 1,8 | 12 | 5 | 1,50 | 23 | |
35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3,8 | 1 | 1,8 | 13 | 6 | 2.00 | 60 | |
40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3,8 | 1,5 | 1,8 | 15 | 7 | 2,80 | 72 | |
45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3,8 | 1,5 | 2,6 | 16 | 7 | 3.30 | 140 | |
50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5,8 | 1,5 | 2,6 | 17 | 8 | 4.20 | 180 | |
55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3,8 | 2 | 2,6 | 18 | 9 | 5.20 | 190 | |
60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7,6 | 2 | 2,6 | 18 | 9 | 6.80 | 240 | |
70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7,6 | 2,5 | 2,6 | 20 | 9 | 10,5 | 320 |
