Łożysko sprzęgła wałeczkowego
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | MZEU15(K) E1+E2 |

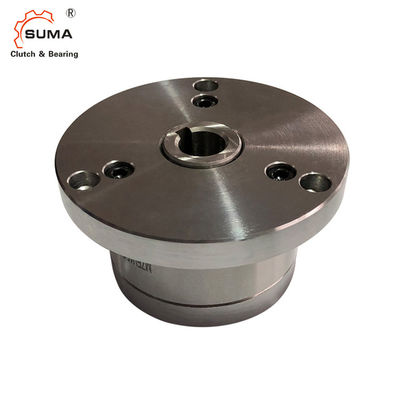

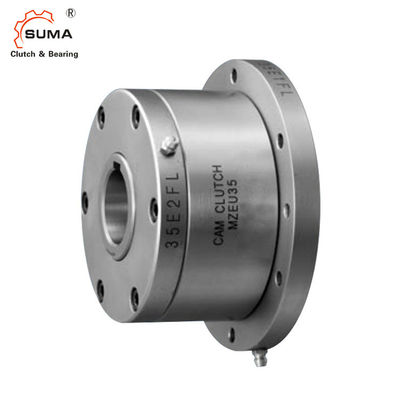

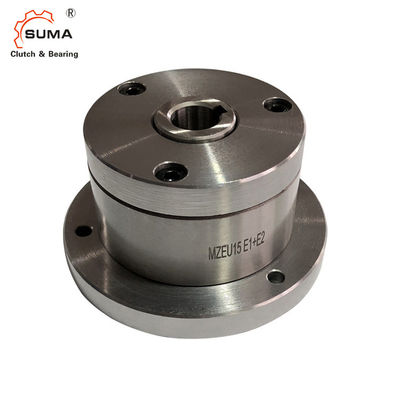

Łożysko sprzęgła wałeczkowego 100 Nm MZEU GCr15 bez smarowania
Model nr.
q Rasa wewnętrzna
w Rasa zewnętrzna
e Cam
r Wiosna
t Łożysko
y Płytka boczna
u Kołnierz E1
i Kołnierz E2
o Śruba gniazdowa
!0 Śruba ustalająca
Ten rysunek przedstawia MZEU E1+E2
MZEU K
No Mark : Brak wpustu na bieżni zewnętrznej.
K: Rowek wpustowy na bieżni zewnętrznej.
Wymiary i pojemności
| Model | Moment obrotowy Pojemność |
Maks.Przekroczenie |
Ciągnąć Moment obrotowy |
Rozmiar otworu | Wpust | A | B | BF | C | DF | F | M | N | Waga | |
|
Wewnętrzny Wyścigi |
Zewnętrzny Wyścigi |
||||||||||||||
| Nm | obr/min | obr/min | Nm | H7 | Wewnętrzny wyścig | h7 | kg | ||||||||
| MZEU12(K)E1+E2 | 60 | 2000 | 1000 | 0,20 | 12 | 4X 1,8 | 42 | 62 | 85 | 20 | 72 | 20 | 10,0 | 5,7 | 1,1 |
| MZEU15(K)E1+E2 | 100 | 1800 | 900 | 0,20 | 15 | 5X2,3 | 52 | 68 | 92 | 28 | 78 | 25 | 11,0 | 5,7 | 1,5 |
| MZEU20(K)E1+E2 | 245 | 1600 | 700 | 0,29 | 20 | 6X 2,8 | 57 | 75 | 98 | 34 | 85 | 30 | 10,5 | 5,7 | 1,9 |
| MZEU25(K)E1+E2 | 425 | 1600 | 600 | 0,33 | 25 | 8X 3,3 | 60 | 90 | 118 | 35 | 104 | 40 | 11,5 | 6,8 | 2,9 |
| MZEU30(K)E1+E2 | 735 | 1500 | 500 | 0,39 | 30 | 8X3,3 | 68 | 100 | 128 | 43 | 114 | 45 | 11,5 | 6,8 | 4.0 |
| MZEU35(K)E1+E2 | 1,015 | 1400 | 300 | 0,49 | 35 | 10X3,3 | 74 | 110 | 140 | 45 | 124 | 50 | 13,5 | 6,8 | 5.2 |
| MZEU40(K)E1+E2 | 1350 | 1400 | 300 | 0,59 | 40 | 12X3,3 | 86 | 125 | 160 | 53 | 142 | 55 | 15,5 | 9,0 | 7,9 |
| MZEU45(K)E1+E2 | 1620 | 1400 | 300 | 0,69 | 45 | 14X3,8 | 86 | 130 | 165 | 53 | 146 | 60 | 15,5 | 9,0 | 9,3 |
| MZEU50(K)E1+E2 | 2070 | 1300 | 250 | 0,79 | 50 | 14X3,8 | 94 | 150 | 185 | 64 | 166 | 70 | 14,0 | 9,0 | 11,7 |
| MZEU55(K)E1+E2 | 2400 | 1300 | 250 | 0,88 | 55 | 16X4,3 | 104 | 160 | 204 | 66 | 182 | 75 | 18,0 | 11,0 | 15,3 |
| MZEU60(K)E1+E2 | 2950 | 1200 | 250 | 0,98 | 60 | 18X4,4 | 114 | 170 | 214 | 78 | 192 | 80 | 17,0 | 11,0 | 17,7 |
| MZEU70(K)E1+E2 | 4210 | 1100 | 250 | 1,27 | 70 | 20X4,9 | 134 | 190 | 234 | 95 | 212 | 90 | 18,5 | 11,0 | 25,5 |
| MZEU80(K)E1+E2 | 5170 | 800 | 200 | 1,38 | 80 | 22X5,4 | 144 | 210 | 254 | 100 | 232 | 105 | 21,0 | 11,0 | 33,2 |
| MZEU90(K)E1+E2 | 12.000 | 450 | 150 | 4,70 | 90 | 25X5,4 | 158 | 230 | 278 | 115 | 254 | 120 | 20,5 | 13,0 | 38,3 |
| MZEU100(K)E1+E2 | 17.600 | 400 | 130 | 5.39 | 100 | 28X 6,4 | 182 | 270 | 335 | 120 | 305 | 140 | 30,0 | 17,5 | 68,8 |
| MZEU130(K)E1+E2 | 24 500 | 320 | 110 | 6,76 | 130 | 32X7,4 | 212 | 310 | 380 | 152 | 345 | 160 | 29,0 | 17,5 | 98,2 |
| MZEU150(K)E1+E2 | 33,800 | 240 | 80 | 8.13 | 150 | 36X8,4 | 246 | 400 | 485 | 180 | 445 | 200 | 32,0 | 21,5 | 198.2 |
Montaż i sprzęganie
Instalacja i użytkowanie
1. Model nr.MZEU12 do MZEU80 są wstępnie nasmarowane i nie wymagają smarowania.Zakres temperatur roboczych wynosi od –40°C do +40°C.Model nr.MZEU90 do MZEU150 wymagają smarowania olejem.(Patrz smarowanie i konserwacja na stronie 31).
2. Zalecamy tolerancję wału h7, a rowek wpustowy ISO R773 (DIN 6885.1) jest standardem.
3. Zalecamy tolerancje B H7 lub H8 dla kół zębatych, kół zębatych i innych pasowanych części.
4. Sprzęgło jest dostarczane ze sprzęgłem krzywkowym typu Basic, kołnierzem E1 i kołnierzem E2 jako oddzielne części.
5. Oczyść powierzchnię obu końców bieżni zewnętrznej i powierzchnie styku kołnierzy.
6. Dla modeli nr.MZEU90 do MZEU150, nałożyć klej uszczelniający na powierzchnię bieżni zewnętrznej na obu końcach.
7. Sprawdź kierunek obrotów i przymocuj kołnierze E1 i E2 do sprzęgła.
8. Podczas montażu zębatek, kół zębatych i innego wyposażenia do sprzęgła, załóż je na powierzchnię bieżni zewnętrznej i wkręć śruby w kołnierz E1.
9. Instalując zarówno kołnierz, jak i koło zębate po przeciwnej stronie, można zmienić kierunek obrotów.
10. Podczas montażu sprzęgła na wale naciskaj na bieżnię wewnętrzną, ale nigdy na bieżnię zewnętrzną.
11. W przypadku zastosowań z szybkim indeksowaniem (powyżej 50 c/m) zalecany jest mocny typ sprężyny.
