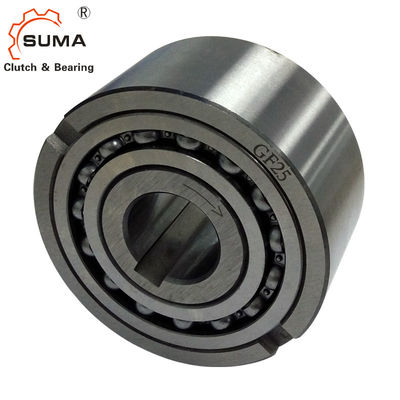

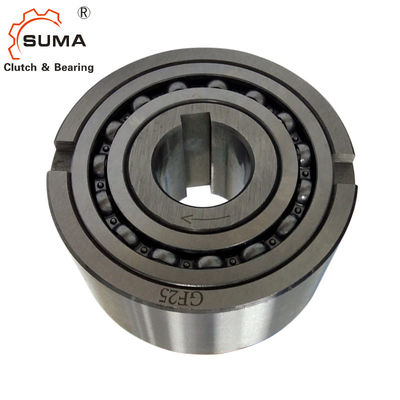

GF40 1115 Nm Przenośnik jednokierunkowy z łożyskiem rolkowym
Cechy
Wolnobiegi serii GF są samocentrujące.Od rozmiaru 8 do rozmiaru 20 centrowanie odbywa się ze stali na stali, natomiast od rozmiaru 25 do 130 centrowanie zapewniają 2 łożyska serii 160.
Siły momentu obrotowego są przenoszone z wału na bieżnię wewnętrzną za pomocą wpustu oraz z bieżni zewnętrznej na gniazdo za pomocą przednich ściągaczy.
Tolerancje wału muszą wynosić h6 lub j6, tolerancje gniazda muszą wynosić H7 lub G7.
Jeśli nie są używane żadne ściągacze przednie, tolerancja gniazda wynosi K6.
Przed oddaniem do eksploatacji wolnobiegi należy nasmarować odpowiednimi smarami .Smarowanie olejem jest niezbędne, gdy osiągnięta zostanie duża liczba obrotów w położeniu neutralnym.
Wymiary i pojemności
| Rodzaj | dH7 | Dn6 | L | s | D1 | D2 | b | t | Waga | Pierścień wewnętrzny | Pierścień zewnętrzny | TKN | Przeciągnij moment obrotowy |
| wolnobiegi/ | wolnobiegi/ | ||||||||||||
| mm | mm | mm | mm | mm | mm | mm | mm | Kg | przekroczenia min-1 | przekroczenia min-1 | Nm | Ncm | |
| GF 8 | 8 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0,1 | 1000 | 1000 | 20 | 0,09 |
| GF 9 | 9 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0,1 | 1000 | 1000 | 20 | 0,09 |
| GF 12 | 12 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0,1 | 1000 | 1000 | 20 | 0,11 |
| GF 15 | 15 | 47 | 30 | 1 | 26 | 37 | 7 | 3,5 | 0,3 | 900 | 900 | 78 | 0,15 |
| GF 20 | 20 | 62 | 36 | 1 | 37 | 52 | 8 | 3,5 | 0,6 | 700 | 700 | 188 | 0,18 |
| GF 25 | 25 | 80 | 40 | - | 40 | 68 | 9 | 4 | 1.2 | 2100 | 3600 | 250 | 0,36 |
| GF 30 | 30 | 90 | 48 | - | 45 | 75 | 12 | 5 | 1,8 | 1700 | 3200 | 500 | 0,4 |
| GF 35 | 35 | 100 | 53 | - | 50 | 80 | 13 | 6 | 2,4 | 1500 | 3000 | 680 | 0,6 |
| GF 40 | 40 | 110 | 63 | - | 55 | 90 | 15 | 7 | 3,3 | 1200 | 2600 | 1115 | 0,84 |
| GF 45 | 45 | 120 | 63 | - | 60 | 95 | 16 | 7 | 4 | 1000 | 2400 | 1500 | 0,94 |
| GF 50 | 50 | 130 | 80 | - | 70 | 110 | 17 | 8,5 | 5,7 | 800 | 2100 | 2375 | 1,28 |
| GF 55 | 55 | 140 | 80 | - | 75 | 115 | 18 | 9 | 6,5 | 750 | 2000 | 2500 | 1,5 |
| GF 60 | 60 | 150 | 95 | - | 80 | 125 | 18 | 9 | 8,9 | 650 | 1900 | 4250 | 1,6 |
| GF 70 | 70 | 170 | 110 | - | 95 | 140 | 20 | 9 | 13,5 | 550 | 1800 | 5875 | 3,6 |
| GF 80 | 80 | 190 | 125 | - | 110 | 160 | 20 | 9 | 19 | 500 | 1600 | 10000 | 3,6 |
| GF 90 | 90 | 215 | 140 | - | 120 | 180 | 24 | 11,5 | 27,2 | 450 | 1400 | 17350 | 6,8 |
| GF 100 | 100 | 260 | 150 | - | 140 | 210 | 28 | 14,5 | 44,5 | 350 | 1300 | 1975 | 8,8 |
| GF 130 | 130 | 300 | 180 | - | 160 | 240 | 32 | 17,5 | 68 | 250 | 1000 | 35000 | 12,5 |
