Łożysko ślizgowe sferyczne
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | GE45ET-2RS |

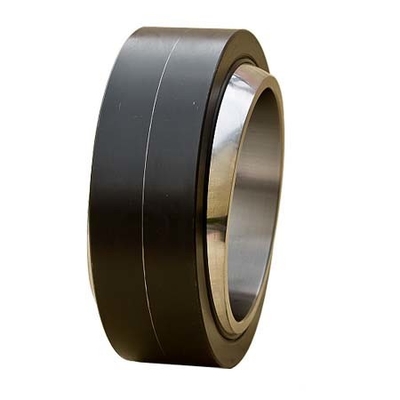

Łożyska ślizgowe przegubowe samosmarujące GE...ET-2RS GE45ET-2RS
Cechy sferycznego łożyska ślizgowego
Łożyska sferyczne są szeroko stosowane w inżynieryjnych cylindrach hydraulicznych, kuciu obrabiarek, maszynach inżynieryjnych, urządzeniach automatyki, amortyzatorach samochodowych, maszynach do konserwacji wody i innych gałęziach przemysłu.Sferyczne łożysko ślizgowe jest sferycznym łożyskiem ślizgowym, a podstawowy typ składa się z pierścieni wewnętrznych i zewnętrznych ze sferycznymi sferycznymi powierzchniami styku ślizgowego.W zależności od konstrukcji i typu może przenosić jednocześnie obciążenia promieniowe, osiowe lub kombinowane obciążenia promieniowe i osiowe.
Kształt okrągłego prostego łożyska jest mniej skomplikowany niż łożyska tocznego, które w szczególności składa się z wewnętrznego pierścienia z zewnętrzną okrągłą dnem i zewnętrznego pierścienia z wewnętrzną okrągłą dnem.Łożyska ślizgowe przegubowe są zwykle używane do ruchu wahadłowego o małym tempie (tj. ruchu kątowego).Ponieważ podłoga przesuwna jest okrągła, może dodatkowo wykonywać ruch przechylający (tj. ruch samonastawny) w zakresie pozytywnego nastawienia.
Wymiary i pojemności
|
Model |
WYMIARY | Obciążenia promieniowe | Waga | |||||||
| B | D | W | T | c1 | c2 | Statyczny | DYN | kg | ||
| GE15ET-2RS | GE15UK-2RS | 15 | 26 | 12 | 9 | 0,3 | 0,3 | 16 | 84 | 0,027 |
| GE17ET-2RS | GE17UK-2RS | 17 | 30 | 14 | 10 | 0,3 | 0,3 | 21 | 106 | 0,041 |
| GE20ET-2RS | GE20UK-2RS | 20 | 35 | 16 | 12 | 0,3 | 0,3 | 30 | 146 | 0,066 |
| GE25ET-2RS | GE25UK-2RS | 25 | 42 | 20 | 16 | 0,6 | 0,6 | 48 | 240 | 0,119 |
| GE30ET-2RS | GE30UK-2RS | 30 | 47 | 22 | 18 | 0,6 | 0,6 | 62 | 310 | 0,153 |
| GE35ET-2RS | GE35UK-2RS | 35 | 55 | 25 | 20 | 0,6 | 1 | 79 | 399 | 0,233 |
| GE40ET-2RS | GE40UK-2RS | 40 | 62 | 28 | 22 | 0,6 | 1 | 99 | 495 | 0,306 |
| GE45ET-2RS | GE45UK-2RS | 45 | 68 | 32 | 25 | 0,6 | 1 | 127 | 637 | 0,427 |
| GE50ET-2RS | GE50UK-2RS | 50 | 75 | 35 | 28 | 0,6 | 1 | 156 | 780 | 0,546 |
| GE55ET-2RS | GE55UK-2RS | 55 | 85 | 40 | 32 | 0,6 | 1 | 200 | 1000 | 0,939 |
| GE60ET-2RS | GE60UK-2RS | 60 | 90 | 44 | 36 | 1 | 1 | 245 | 1220 | 1,04 |
| GE70ET-2RS | GE70UK-2RS | 70 | 105 | 49 | 40 | 1 | 1 | 313 | 1560 | 1,55 |
| GE80ET-2RS | GE80UK-2RS | 80 | 120 | 55 | 45 | 1 | 1 | 400 | 2000 | 2,31 |
| GE90ET-2RS | GE90UK-2RS | 90 | 130 | 60 | 50 | 1 | 1 | 488 | 2440 | 2,75 |
| GE100ET-2RS | GE100UK-2RS | 100 | 150 | 70 | 55 | 1 | 1 | 607 | 3030 | 4,45 |
| GE110ET-2RS | GE110UK-2RS | 110 | 160 | 70 | 55 | 1 | 1 | 654 | 3270 | 4,82 |
| GE120ET-2RS | GE120UK-2RS | 120 | 180 | 85 | 70 | 1 | 1 | 950 | 4750 | 8.05 |
| GE140ET-2RS | GE140UK-2RS | 140 | 210 | 90 | 70 | 1 | 1 | 1070 | 5350 | 11.02 |
| GE160ET-2RS | GE160UK-2RS | 160 | 230 | 105 | 80 | 1 | 1 | 1360 | 6800 | 14.01 |
| GE180ET-2RS | GE180UK-2RS | 180 | 260 | 105 | 80 | 1,1 | 1,1 | 1530 | 7650 | 18,65 |
| GE200ET-2RS | GE200UK-2RS | 200 | 290 | 130 | 100 | 1,1 | 1,1 | 2120 | 10600 | 28.03 |
| GE220ET-2RS | GE220PL-2RS | 220 | 320 | 135 | 100 | 1,1 | 1,1 | 2320 | 11600 | 35,51 |
| GE240ET-2RS | GE240UK-2RS | 240 | 340 | 140 | 100 | 1,1 | 1,1 | 2550 | 12700 | 39,91 |
| GE260ET-2RS | GE260UK-2RS | 260 | 370 | 150 | 110 | 1,1 | 1,1 | 3030 | 15190 | 51,54 |
| GE280ET-2RS | GE280UK-2RS | 280 | 400 | 155 | 120 | 1,1 | 1,1 | 3570 | 17850 | 65.06 |
| GE300ET-2RS | GE300UK-2RS | 300 | 430 | 165 | 120 | 1,1 | 1,1 | 3800 | 19100 | 78 |
