Łożysko ślizgowe sferyczne
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | GE20ES 2RS |

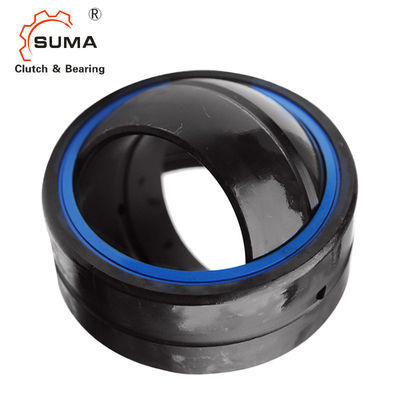

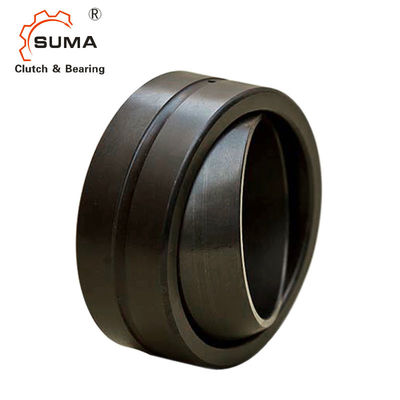

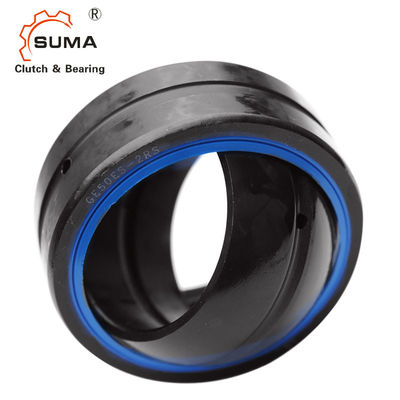

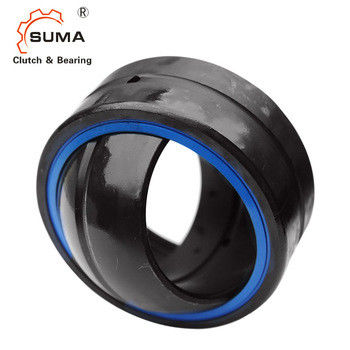

GE20ES 2RS Hartowane promieniowe łożysko ślizgowe przegubowe
Cechy
Łożysko przegubowe jest sferycznym łożyskiem ślizgowym, podstawowy typ składa się z sferycznej ślizgowej sferycznej powierzchni styku, w pierścieniu zewnętrznym. Łożysko przegubowe jest szeroko stosowane w inżynieryjnych cylindrach hydraulicznych, obrabiarkach formujących, maszynach inżynierskich, urządzeniach automatyki, amortyzatorach samochodowych, przemysł maszynowy do konserwacji wody.
Wymiary i pojemności
|
Model |
Wymiary (mm) | Nośności kN |
Waga w funtach |
|||||||||
| d | D | B | C | dk | rs | ris |
a α » |
Dynamiczny | Statyczny | |||
| WN4E | 4 | 12 | 5 | 3 | 8 | 0,3 | 0,3 | 16 | 2 | 10 | 0,007 | |
| GE5E | 5 | 14 | 6 | 4 | 10 | 0,3 | 0,3 | 13 | 3.4 | 17 | 0,008 | |
| GE6E | 6 | 14 | 6 | 4 | 10 | 0,3 | 0,3 | 13 | 3.4 | 17 | 0,009 | |
| GE8E | 8 | 16 | 8 | 5 | 13 | 0,3 | 0,3 | 15 | 5,5 | 27 | 0,018 | |
| GE10E | 10 | 19 | 9 | 6 | 16 | 0,3 | 0,3 | 12 | 8.1 | 40 | 0,024 | |
| Wn12E | 12 | 22 | 10 | 7 | 18 | 0,3 | 0,3 | 10 | 10 | 53 | 0,033 | |
| WN15ES | GE15ES 2RS | 15 | 26 | 12 | 9 | 22 | 0,3 | 0,3 | 8 | 16 | 84 | 0,059 |
| WN17ES | GE17ES 2RS | 17 | 30 | 14 | 10 | 25 | 0,3 | 0,3 | 10 | 21 | 106 | 0,090 |
| WN20ES | GE20ES 2RS | 20 | 35 | 16 | 12 | 29 | 0,3 | 0,3 | 9 | 30 | 146 | .262 |
| WN25ES | GE25ES 2RS | 25 | 42 | 20 | 16 | 35,5 | 0,6 | 0,6 | 7 | 48 | 240 | .262 |
| GE30ES | GE30ES 2RS | 30 | 47 | 22 | 18 | 40,7 | 0,6 | 0,6 | 6 | 62 | 310 | 0,337 |
| GE35ES | GE35ES 2RS | 35 | 55 | 25 | 20 | 47 | 0,6 | 1 | 6 | 79 | 399 | 0,513 |
| GE40ES | GE40ES 2RS | 40 | 62 | 28 | 22 | 53 | 0,6 | 1 | 7 | 99 | 495 | 0,673 |
| GE45ES | GE45ES 2RS | 45 | 68 | 32 | 25 | 60 | 0,6 | 1 | 7 | 127 | 637 | 0,939 |
| GE50ES | GE50ES 2RS | 50 | 75 | 35 | 28 | 66 | 0,6 | 1 | 6 | 156 | 780 | 1,20 |
| GE55ES | GE55ES 2RS | 55 | 85 | 40 | 32 | 74 | 0,6 | 1 | 7 | 200 | 1000 | 2,07 |
| GE60ES | GE60ES 2RS | 60 | 90 | 44 | 36 | 80 | 1 | 1 | 6 | 245 | 1220 | 2,29 |
| GE70ES | GE70ES 2RS | 70 | 105 | 49 | 40 | 92 | 1 | 1 | 6 | 313 | 1560 | 3,41 |
| GE80ES | GE80ES 2RS | 80 | 120 | 55 | 45 | 105 | 1 | 1 | 6 | 400 | 2000 | 5,08 |
| GE90ES | GE90ES 2RS | 90 | 130 | 60 | 50 | 115 | 1 | 1 | 5 | 488 | 2440 | 6.05 |
| GE100ES | GE100ES 2RS | 100 | 150 | 70 | 55 | 130 | 1 | 1 | 7 | 607 | 3030 | 9,79 |
| GE110ES | GE110ES 2RS | 110 | 160 | 70 | 55 | 140 | 1 | 1 | 6 | 654 | 3270 | 10.60 |
| GE120ES | GE120ES 2RS | 120 | 180 | 85 | 70 | 160 | 1 | 1 | 6 | 950 | 4750 | 17,71 |
| GE140ES | GE140ES 2RS | 140 | 210 | 90 | 70 | 180 | 1 | 1 | 7 | 1070 | 5350 | 24.24 |
| GE160ES | GE160ES 2RS | 160 | 230 | 105 | 80 | 200 | 1 | 1 | 8 | 1360 | 6800 | 30,82 |
| GE180ES | GE180ES 2RS | 180 | 260 | 105 | 80 | 225 | 1,1 | 1,1 | 6 | 1530 | 7650 | 41,00 |
| GE200ES | GE200ES 2RS | 200 | 290 | 130 | 100 | 250 | 1,1 | 1,1 | 7 | 2120 | 10600 | 62,00 |
| GE220ES | GE220ES 2RS | 220 | 320 | 135 | 100 | 275 | 1,1 | 1,1 | 8 | 2320 | 11600 | 78,00 |
| GE240ES | GE240ES 2RS | 240 | 340 | 140 | 100 | 300 | 1,1 | 1,1 | 8 | 2550 | 12700 | 88,00 |
| GE260ES | GE260ES 2RS | 260 | 370 | 150 | 110 | 325 | 1,1 | 1,1 | 7 | 3030 | 15190 | 113.00 |
| GE280ES | GE280ES 2RS | 280 | 400 | 155 | 120 | 350 | 1,1 | 1,1 | 6 | 3570 | 17850 | 143.00 |
| GE300ES | GE300ES 2RS | 300 | 430 | 165 | 120 | 375 | 1,1 | 1,1 | 7 | 3800 | 19100 | 172,00 |
