Łożysko sprzęgła wałeczkowego
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | US55 AS55 |

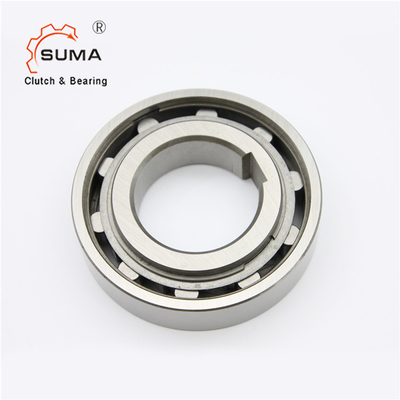

Łożysko wałeczkowe z sprzęgłem jednokierunkowym US55 AS55 z serii US
Cechy
Wolnobiegi serii US nie są samocentrujące.Dlatego wymagane jest umieszczenie jednego lub dwóch łożysk obok wolnego koła, aby bieżnia zewnętrzna mogła obracać się centralnie względem bieżni wewnętrznej.
Wolnobiegi US mają łożyska kulkowe o takich samych wymiarach jak seria 62...
Siły momentu obrotowego są przenoszone z wału na bieżnię wewnętrzną za pomocą wpustu iz bieżni zewnętrznej na gniazdo za pomocą pasowania ciasnego z tolerancją r6 średnicy zewnętrznej.
Tolerancja wału musi wynosić h6 lub j7;tolerancje dla gniazda muszą wynosić H7 lub J6.
Przed oddaniem do eksploatacji wolnobiegi należy nasmarować odpowiednimi smarami zgodnie z
instrukcje podane na stronie 12. Smarowanie olejem jest niezbędne, gdy osiągnięta zostanie duża liczba obrotów w położeniu neutralnym.
Wymiary i pojemności
| Rodzaj | Rozmiar |
TKN1) |
Prędkości przekraczania |
Waga
|
Przeciągnij moment obrotowy | |||||||
| USA (NSS) | dH7 | Nimax2) | namax3) | Dr6 | D5 | L | s | mi | f | TR | ||
| [mm] | [Nm] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
| 6 | 2,1 | 5000 | 7500 | 19 | 15,8 | 6 | 0,3 | 0,6 | 0,3 | 0,01 | 0,18 | |
| 8 | 3,8 | 4300 | 6500 | 24 | 20 | 8 | 1,3 | 0,6 | 0,6 | 0,02 | 0,24 | |
| 10 | 6,8 | 3500 | 5200 | 30 | 25,9 | 9 | 1,3 | 0,6 | 0,6 | 0,03 | 0,36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1,3 | 0,6 | 0,6 | 0,04 | 0,48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1,4 | 0,6 | 0,6 | 0,05 | 0,7 | |
| 20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2,4 | 0,8 | 0,8 | 0,12 | 1,4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45,9 | 15 | 2,4 | 0,8 | 0,8 | 0,14 | 2,4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2,4 | 0,8 | 1 | 0,22 | 7,8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2,5 | 0,8 | 1 | 0,31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2,5 | 0,8 | 1 | 0,39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2,5 | 1.2 | 1 | 0,44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2,5 | 1.2 | 1 | 0,49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2,5 | 1.2 | 1 | 0,66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2,5 | 1.2 | 1,5 | 0,81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2,5 | 1.2 | 1,5 | 1,41 | 58 | |
UWAGI:
AS6 bez wpustu.ØD = -0-0,009
Rowek wpustowy AS8-12 zgodny z DIN 6885.1.
Inne rozmiary wg DIN 6885.3
1) T max = 2 × T KN
2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenie wyścigu zewnętrznego
Wymiary montażowe są identyczne jak w przypadku łożysk kulkowych serii 62
Przykład montażu
