Łożysko sprzęgła wałeczkowego
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | AL15 ALP15 |

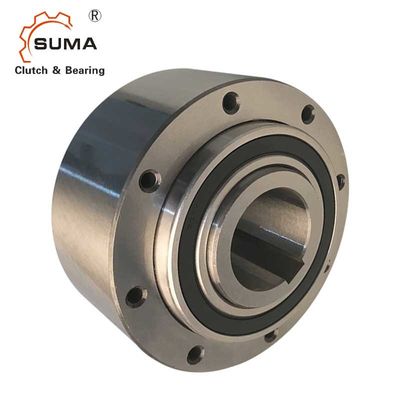

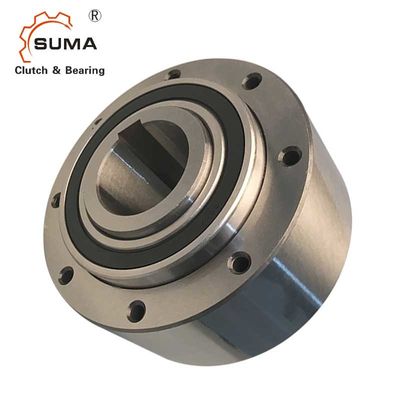

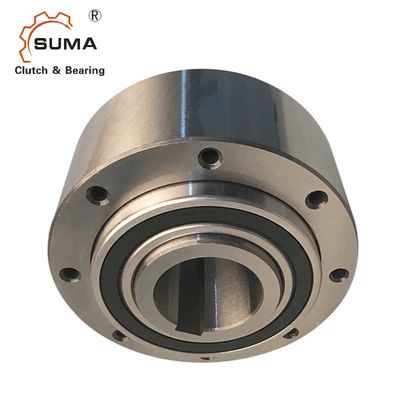

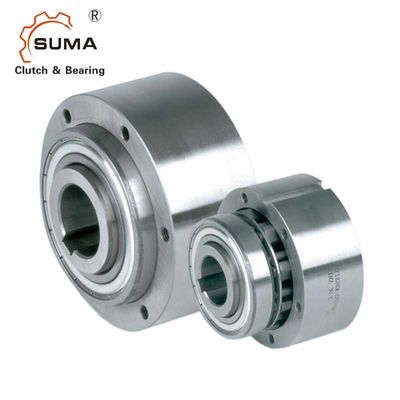

AL15 ALP15 H7 Tolerancja łożyska wałeczkowego wolnego koła
Cechy
Typy AL, ALP to wolnobiegi typu rolkowego.Jednostki te są częścią systemu modułowego.Są łożyskowane za pomocą dwóch łożysk serii 160.. i wymagają smarowania olejem.Jednostki te mogą być stosowane w konstrukcjach zapewniających smarowanie olejem i uszczelnienie, jak na przykładzie na odwrocie.
Łożyska nie mogą być obciążane osiowo.Zazwyczaj typy AL, ALP są używane ze standardowymi pokrywami, które są zaprojektowane do przenoszenia momentu obrotowego oraz zapewniają smarowanie olejem i uszczelnienie.Zazwyczaj te osłony są używane parami zgodnie z kombinacjami przedstawionymi na kolejnych stronach.
Zewnętrzna bieżnia modelu AL jest w stanie przyjąć i wycentrować każdy element wywiercony z tolerancją H7.Moment obrotowy jest w tym przypadku przenoszony przez śruby przez pokrywę.
Typy AL i ALP są identyczne, z wyjątkiem tego, że typ ALP ma rowek wpustowy na średnicy zewnętrznej do przenoszenia momentu obrotowego.
Z każdą jednostką dostarczane są dwie uszczelki papierowe, które należy umieścić między bieżnią zewnętrzną a płytami zakrywającymi.
Wymiary i pojemności
| Rodzaj | Rozmiar | Prędkość wybiegu | Numer | Waga | Przeciągnij moment obrotowy | |||||||
| glin TURNIA |
dH7 | Nimax2) | namax3) | Dh7 | D2 | z | L 1 | L4) | B | t1 | TR | |
| [mm] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | ||
| 12 | 4000 | 7200 | 62 | 20 | 3 | 42 | 20,3 | 27 | 2,4 | 0,5 | 3.4 | |
| 15 | 3600 | 6500 | 68 | 25 | 3 | 52 | 30,3 | 34,1 | 2,9 | 0,8 | 4.1 | |
| 20 | 2700 | 5600 | 75 | 30 | 4 | 57 | 34,3 | 39,1 | 3,5 | 1 | 8 | |
| 25 | 2100 | 4500 | 90 | 40 | 6 | 60 | 37,3 | 42,1 | 4.1 | 1,5 | 14 | |
| 30 | 1700 | 4100 | 100 | 45 | 6 | 68 | 44,3 | 49,1 | 4.1 | 2,2 | 23 | |
| 35 | 1550 | 3800 | 110 | 50 | 6 | 74 | 48,3 | 54,1 | 4,7 | 3 | 60 | |
| 40 | 1150 | 3400 | 125 | 55 | 6 | 86 | 56,3 | 62,1 | 4,9 | 4,6 | 72 | |
| 45 | 1000 | 3200 | 130 | 60 | 8 | 86 | 56,3 | 62,1 | 5,5 | 4,7 | 140 | |
| 50 | 800 | 2800 | 150 | 70 | 8 | 92 | 63,3 | 69,1 | 5,5 | 7,2 | 180 | |
| 55 | 750 | 2650 | 160 | 75 | 8 | 104 | 67 | 73,1 | 6,2 | 8,6 | 190 | |
| 60 | 650 | 2450 | 170 | 80 | 10 | 114 | 78 | 84 | 6,8 | 10,5 | 240 | |
| 70 | 550 | 2150 | 190 | 90 | 10 | 134 | 95 | 103 | 7,4 | 13,5 | 320 | |
| 80 | 500 | 1900 | 210 | 105 | 10 | 144 | 100 | 108 | 8,5 | 18,2 | 330 | |
| 90 | 450 | 1700 | 230 | 120 | 10 | 158 | 115 | 125 | 8,7 | 28,5 | 650 | |
| 100 | 350 | 1450 | 270 | 140 | 10 | 182 | 120 | 131 | 9,9 | 42,5 | 830 | |
| 120 | 250 | 1250 | 310 | 160 | 12 | 202 | 140 | 152 | 11.1 | 65 | 1080 | |
| 150 | 200 | 980 | 400 | 200 | 12 | 246 | 180 | 196 | 12,3 | 138 | 1240 | |
| 200 | 150 | 750 | 520 | 260 | 18 | 326 | 240 | 265 | 15 | 315 | 3800 | |
| 250 | 120 | 620 | 610 | 320 | 20 | 396 | 300 | 330 | 15 | 512 | 6100 | |
| ALM | 25 | 2100 | 2800 | 90 | 40 | 6 | 60 | 37,3 | 42,1 | 4.1 | 1,7 | 22 |
| 30 | 1700 | 2500 | 100 | 45 | 6 | 68 | 44,3 | 49,1 | 4.1 | 2,5 | 37 | |
| 35 | 1550 | 2400 | 110 | 50 | 6 | 74 | 48,3 | 54,1 | 4,7 | 3.2 | 66 | |
UWAGI
1) T max = 2 &razy;T KN
»Patrz Wybór na stronach 10 do 13
2) Przekroczenia bieżni wewnętrznej, wartości bez uszczelek wargowych
3) Przekroczenie wyścigu zewnętrznego
Rowek wpustowy wg DIN 6885.1
4) Wymiar L obejmuje do rozmiaru 50 każdy
Uszczelki papierowe o grubości 0,25 mm do umieszczenia po obu stronach
»Patrz instrukcje montażu i konserwacji
strony 16 do 19
