HFL1426 14*20*26mm Łożysko igiełkowe ciągnione w jedną stronę
Dane techniczne
Łożysko igiełkowe z trzema rzędami serii HFL to łożysko wałeczkowe z wałeczkami cylindrycznymi.
Rolki są cienkie i długie w stosunku do swojej średnicy.Ten rodzaj wałka nazywa się wałkiem igłowym.
Nadaje się szczególnie do łożysk o ograniczonych promieniowych wymiarach montażowych. W zależności od różnych zastosowań można wybrać łożyska igiełkowe HFL bez pierścienia wewnętrznego lub elementów igiełkowych i koszyka.
Ten rodzaj łożyska igiełkowego może przenosić tylko obciążenie promieniowe.Łożyska igiełkowe ciągnione są łożyskami igiełkowymi z cienkimi wytłoczonymi i uformowanymi pierścieniami zewnętrznymi.
Łożysko igiełkowe z pierścieniem ciągnionym — sprzęgło wałeczkowe z zespołem łożyska:
HFL1426, otwór 14 mm, średnica zewnętrzna 20 mm, szerokość 26 mm
Wymiary i pojemności łożyska igiełkowego HFL
Wał śr. |
Oznaczenie sprzęgła | Masa |
Borndary Wymiary |
Moment obrotowy | Ograniczenie prędkości |
Obciążenie podstawowe Oceny |
|||||
Fw | D | C | Wał | Pierścień zewnętrzny | C | Współ | |||||
Min-1 | Min-1 |
KN | |||||||||
mm | Plastikowe sprężyny | Sprężyny stalowe | g | mm | Nm | obr./min | |||||
3 | HFL0308KF | -- | 3 | 3 | 3,6 | 8 | 1 | -- | -- | -- | -- |
4 | HFL0408KF | -- | 3,5 | 4 | 8 | 8 | 1,5 | -- | -- | -- | -- |
6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1,76 | 23000 | 13000 | -- | -- |
HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0,5 | 23000 | 13000 | -- | -- | |
-- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
-- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3,15 | 17000 | 12000 | 4,05 | 4.15 | |
HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5,3 | 14000 | 11000 | 4.3 | 4,65 |
HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1,5 | 14000 | 11000 | -- | -- | |
12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6,3 | 6,5 |
14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17,3 | 9500 | 8000 | 7,1 | 7,7 |
16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20,5 | 8500 | 7500 | 7,7 | 9 |
18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24,1 | 7500 | 7500 | 8,3 | 10.3 |
20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28,5 | 7000 | 6500 | 8,9 | 11,5 |
25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10,9 | 14,1 |
30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12,6 | 17,6 |
35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19,3 |

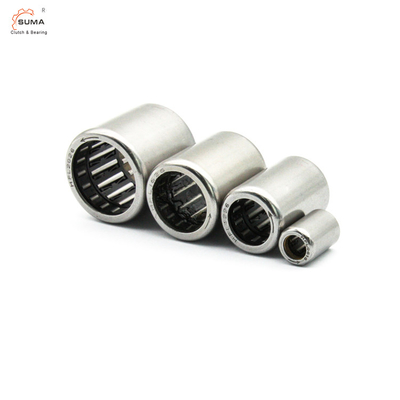

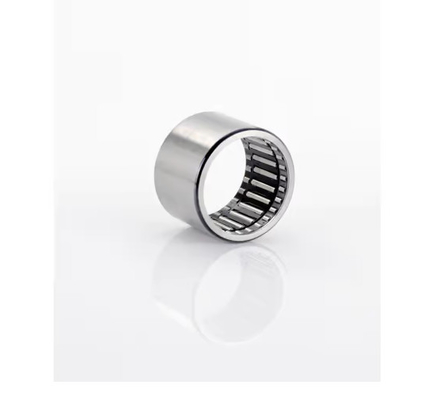

Zdjęcia łożyska igiełkowego HFL Drawn Cup
