Jednokierunkowe łożysko igiełkowe
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | SGS ISO |
| Numer modelu | HF3020 HF3520 |

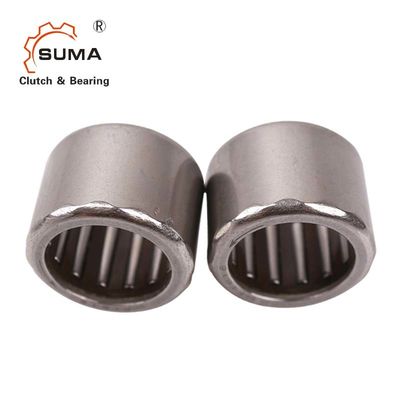

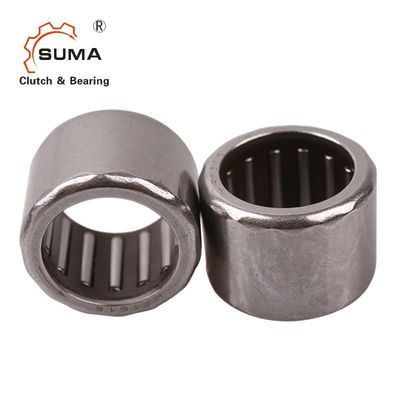

HF3020 HF3520 Jednokierunkowe łożysko igiełkowe z kubkiem ciągnionym
Dane techniczne
Łożysko igiełkowe Typ skorupy jednokierunkowej HF3020 HF3020 Typ skorupy łożyska igiełkowego, jest to popularny rozmiar, który może być używany w wielu zastosowaniach, w których stosuje się ten rozmiar 30 mm x 37 mm x 20 mm.
| Zakres otworu wewnętrznego | 3-35mm |
| Zakres otworów zewnętrznych | 6,5-42mm |
| Zakres wysokości | 6-20mm |
| Zakres momentu obrotowego | 0,2-121Nm |
| Pakiet | Opakowanie na rolkę + pudełko kartonowe |
Wymiary i pojemności
| Średnica wału | Oznaczenie łożyska | Masa około | Wymiary | Dopuszczalny moment obrotowy | Ograniczenie prędkości |
Odpowiednie narysowane Łożyska garnkowe |
||||
| Średnica wału | Średnica zewnętrzna | Grubość | Obrotowy wał Min-1 | Obrotowy pierścień zewnętrzny Min-1 | ||||||
| mm | Plastikowe sprężyny | Sprężyny stalowe | g | mm | Nm | obr./min | obr./min | |||
| 3 | HF0306KF | 0,9 | 3 | 6,5 | 6 | 0,2 | 36000 | 7000 | HK0306TN | |
| 4 | HF0406KF | -- | 1 | 4 | 8 | 6 | 0,34 | 34000 | 8000 | HK0408TN |
| HF0406KFR | -- | 1 | 4 | 8 | 6 | 0,1 | 34000 | 8000 | HK0408TN | |
| 6 | HF0608KF | 2,8 | 6 | 10 | 8 | 1,5 | 20000 | 11000 | HK0608 | |
| HF0612KF | HF0612 | 3 | 6 | 10 | 12 | 1,76 | 23000 | 13000 | HK0608 | |
| HF0612KFR | HF0612R | 3 | 6 | 10 | 12 | 1,76 | 23000 | 13000 | HK0608 | |
| HF061210 | 3,5 | 6 | 12 | 10 | 3 | 20000 | 13000 | HK061208 | ||
| 8 | HF0812KF | HF0812 | 3,5 | 8 | 12 | 12 | 3,15 | 17000 | 12000 | HK0808 |
| HF0812KFR | HF0812R | 3,5 | 8 | 12 | 12 | 4 | 17000 | 12000 | HK0808 | |
| -- | HF061210 | 3.2 | 8 | 12 | 10 | 3 | 16000 | 12000 | HK0808 | |

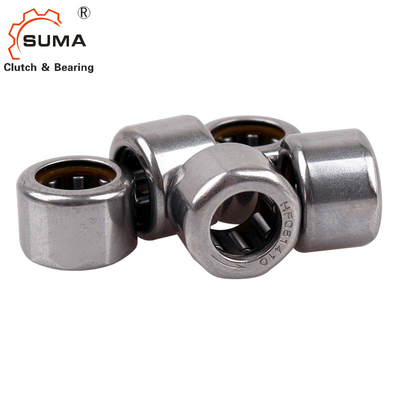

| -- | HF081410 | 3,6 | 8 | 14 | 10 | 4,6 | 15000 | 11000 | HK081410 | |
| -- | HF081610 | 4.1 | 8 | 16 | 10 | 5,5 | 15000 | 11000 | HK081610 | |
| -- | HF081412 | 4 | 8 | 14 | 12 | 5 | 16000 | 12000 | HK081410 | |

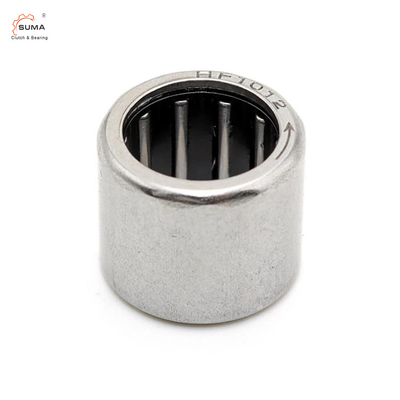

| 10 | HF1012KF | HF1012 | 4 | 10 | 14 | 12 | 5,3 | 14000 | 11000 | HK1010 |
| HF1012KFR | HF1012R | 4 | 10 | 14 | 12 | 5,3 | 14000 | 11000 | HK1010 | |
| HF101612 | 4,8 | 10 | 16 | 12 | 6 | 12000 | 10000 | |||
| 12 | -- | HF1216 | 11 | 12 | 18 | 16 | 12.2 | 11000 | 8000 | HK1212 |
| 14 | -- | HF1416 | 13 | 14 | 20 | 16 | 17,3 | 9500 | 8000 | HK1412 |
| 16 | -- | HF1616 | 14 | 16 | 22 | 16 | 20,5 | 8500 | 7500 | HK1612 |
| 18 | -- | HF1816 | 16 | 18 | 24 | 16 | 24,1 | 7500 | 7500 | HK1812 |
| 20 | -- | HF2016 | 17 | 20 | 26 | 16 | 28,5 | 7000 | 6500 | HK2010 |
| 25 | -- | HF2520 | 30 | 25 | 32 | 20 | 66 | 5500 | 5500 | HK2512 |
| 30 | -- | HF3020 | 36 | 30 | 37 | 20 | 90 | 4500 | 4500 | HK3012 |
| 35 | -- | HF3520 | 40 | 35 | 42 | 20 | 121 | 3900 | 3900 | HK3512 |
