Łożysko ślizgowe sferyczne
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | GE40DO GE40DO-2RS |

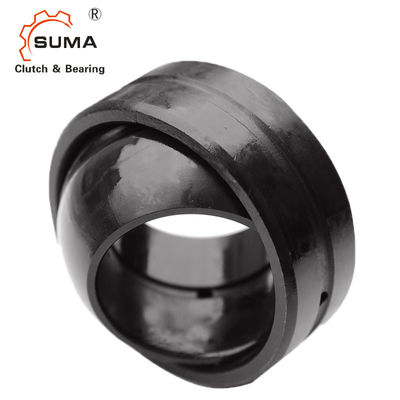

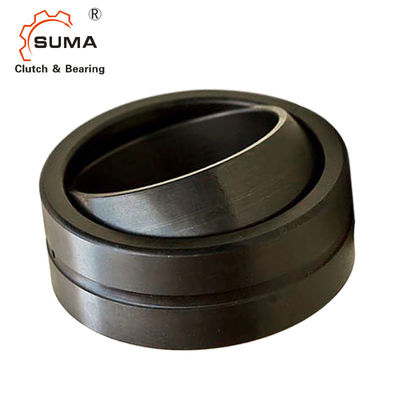

GE40DO GE40DO 2RS Łożysko ślizgowe przegubowe promieniowe ze stali / stali
Cechy
1, Materiał: pierścienie wewnętrzne i zewnętrzne są ze stali łożyskowej (GCr15).
2, obróbka cieplna: pierścienie wewnętrzne i zewnętrzne są hartowane i fosforanowane.

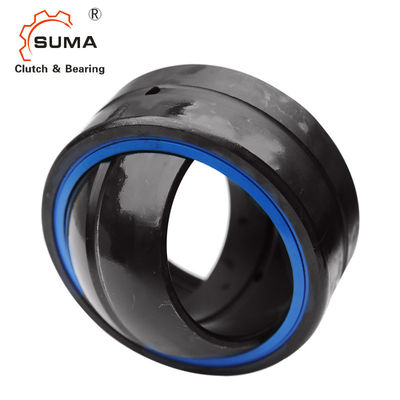

3, Struktura: Pierścienie uszczelniające są przymocowane po obu stronach.W pierścieniu wewnętrznym i zewnętrznym znajduje się rowek olejowy i otwór olejowy. Pierścień zewnętrzny ma osiową szczelinę.
Wymiary i pojemności
| Wymiar stół· Wymiary w mm | ||||||||||
|
Wał śr.
d |
Przeznaczenie |
Masa
kg |
Wymiary | |||||||
| d | D | B | C | dK |
α Stopnie |
|||||
| bez uszczelek | z uszczelkami | |||||||||
| 6 | GE 6 ROBIĆ1) | – | 0,004 | 6–0,008 | 14–0,008 | 6–0,12 | 4–0,24 | 102) | 13 | |
| 8 | GE 8 ROBIĆ1) | – | 0,007 | 8–0,008 | 16–0,008 | 8–0,12 | 5–0,24 | 132) | 15 | |
| 10 | GE 10 DO1) | – | 0,012 | 10–0,008 | 19–0,009 | 9–0,12 | 6–0,24 | 162) | 12 | |
| 12 | GE 12 DO1) | – | 0,017 | 12–0,008 | 22–0,009 | 10–0,12 | 7–0,24 | 182) | 11 | |
| 15 | GE 15 ROBIĆ | – | 0,027 | 15–0,008 | 26–0,009 | 12–0,12 | 9–0,24 | 222) | 8 | |
| 16 | GE 16 DO4) | – | 0,044 | 16–0,008 | 30–0,009 | 14–0,12 | 10–0,24 | 252) | 10 | |
| 17 | GE 17 ROBIĆ | GE 17 DO-2RS | 0,041 | 17–0,008 | 30–0,009 | 14–0,12 | 10–0,24 | 252) | 10 | |
| 20 | GE 20 ROBIĆ | GE 20 DO-2RS | 0,065 | 20–0,01 | 35–0,011 | 16–0,12 | 12–0,24 | 292) | 9 | |
| 25 | GE 25 ROBIĆ | GE 25 DO-2RS | 0,12 | 25–0,01 | 42–0,011 | 20–0,12 | 16–0,24 | 35,5 | 7 | |
| 30 | GE 30 ROBIĆ | GE 30 DO-2RS | 0,15 | 30–0,01 | 47–0,011 | 22–0,12 | 18–0,24 | 40,7 | 6 | |
| 35 | GE 35 ROBIĆ | GE 35 DO-2RS | 0,23 | 35–0,012 | 55–0,013 | 25–0,12 | 20–0,3 | 47 | 6 | |
| 40 | GE 40 ROBIĆ | GE 40 DO-2RS | 0,32 | 40–0,012 | 62–0,013 | 28–0,12 | 22–0,3 | 53 | 7 | |
| 45 | GE 45 ROBIĆ | GE 45 DO-2RS | 0,41 | 45–0,012 | 68–0,013 | 32–0,12 | 25–0,3 | 60 | 7 | |
| 50 | GE 50 ROBIĆ | GE 50 DO-2RS | 0,53 | 50–0,012 | 75–0,013 | 35–0,12 | 28–0,3 | 66 | 6 | |
| 60 | GE 60 ROBIĆ | GE 60 DO-2RS | 1 | 60–0,015 | 90–0,015 | 44–0,15 | 36–0,4 | 80 | 6 | |
| 70 | GE 70 ROBIĆ | GE 70 DO-2RS | 1,5 | 70–0,015 | 105–0,015 | 49–0,15 | 40–0,4 | 92 | 6 | |
| 80 | GE 80 ROBIĆ | GE 80 DO-2RS | 2,2 | 80–0,015 | 120–0,015 | 55–0,15 | 45–0,4 | 105 | 6 | |
| 90 | GE 90 ROBIĆ | GE 90 DO-2RS | 2,7 | 90–0,02 | 130–0,018 | 60–0,2 | 50–0,5 | 115 | 5 | |
| 100 | GE 100 ROBIĆ | GE 100 DO-2RS | 4,3 | 100–0,02 | 150–0,018 | 70–0,2 | 55–0,5 | 130 | 7 | |
| 110 | GE 110 ROBIĆ | GE 110 DO-2RS | 4,7 | 110–0,02 | 160–0,025 | 70–0,2 | 55–0,5 | 140 | 6 | |
| 120 | GE 120 ROBIĆ | GE 120 DO-2RS | 8 | 120–0,02 | 180–0,025 | 85–0,2 | 70–0,5 | 160 | 6 | |
| 140 | GE 140 ROBIĆ | GE 140 DO-2RS | 11 | 140–0,025 | 210–0,03 | 90–0,25 | 70–0,6 | 180 | 7 | |
| 160 | GE 160 ROBIĆ | GE 160 DO-2RS | 14 | 160–0,025 | 230–0,03 | 105–0,25 | 80–0,6 | 200 | 8 | |
| 180 | GE 180 ROBIĆ | GE 180 DO-2RS | 18,2 | 180–0,025 | 260–0,035 | 105–0,25 | 80–0,7 | 225 | 6 | |
| 200 | GE 200 ROBIĆ | GE 200 DO-2RS | 28,3 | 200–0,03 | 290–0,035 | 130–0,3 | 100–0,7 | 250 | 7 | |
| 220 | – | GE 220 DO-2RS | 35,4 | 220–0,03 | 320–0,04 | 135–0,3 | 100–0,8 | 275 | 8 | |
| 240 | – | GE 240 DO-2RS | 39,4 | 240–0,03 | 340–0,04 | 140–0,3 | 100–0,8 | 300 | 8 | |
| 260 | – | GE 260 DO-2RS | 51,1 | 260–0,035 | 370–0,04 | 150–0,35 | 110–0,8 | 325 | 7 | |
| 280 | – | GE 280 DO-2RS | 64,6 | 280–0,035 | 400–0,04 | 155–0,35 | 120–0,8 | 350 | 6 | |
| 300 | – | GE 300 DO-2RS | 77,3 | 300–0,035 | 430–0,045 | 165–0,35 | 120–0,9 | 375 | 7 | |
|
1) Brak możliwości dosmarowywania. 2) Brak rowka smarującego na kulistej powierzchni pierścienia wewnętrznego. 3) Dostępne również w grupach C2 i C3. 4) Cena i dostawa na życzenie. |
||||||||||
