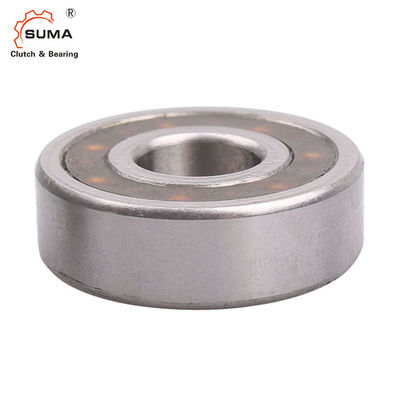

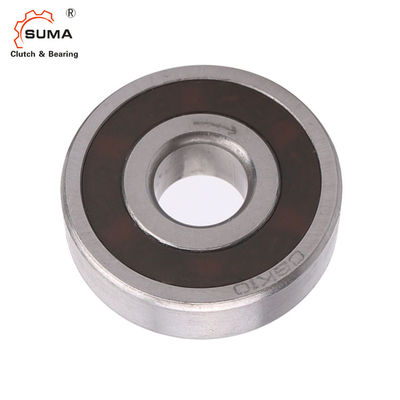

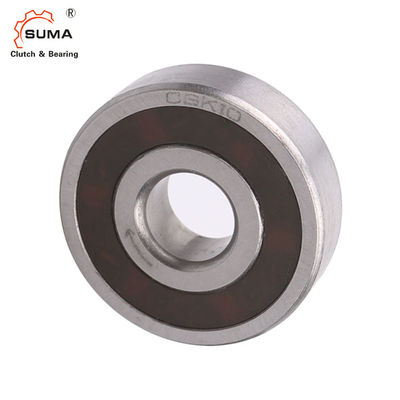

FK6206 FK6206 2RS 148Nm Łożysko wałka sprzęgła wolnobiegowego
Cechy
Szerokość
12 / 14 / 15 / 16 / 17 / 18 mm
Temperatura robocza
max.140°C
Wyższe temperatury na życzenie
max.110°C (konstrukcja 2RS z uszczelkami RS)
Smarowanie
Seria FK2RSz uszczelkami
Smarowanie smarem na cały okres eksploatacji
Seria FKbez podkładek uszczelniających
Smarowanie olejem lub smarem
Dostarczane z zabezpieczeniem antykorozyjnym.
Instalacja
Tolerancje instalacji
Wał n6;piasta N7
Części współpracujące
Hartowanie i szlifowanie współpracujących części nie jest konieczne.Dokładnie oczyść (odtłuszczone) współpracujące części w pobliżu sprzęgła jednokierunkowego oraz pierścienie sprzęgła jednokierunkowego przed wciśnięciem.
Łożysko
Sprzęgło wolnobiegowe zawiera łożyska kulkowe i wałeczkowe.Dodatkowe zewnętrzne podparcie łożyska nie jest konieczne.
Ciśnienie pasowania na wcisk
Nie wolno wywierać nacisku pasowania na kulki.
Kierunek mocowania
Strzałka na pierścieniu wewnętrznym wskazuje kierunek zaciskania pierścienia wewnętrznego.
Wymiary i pojemności
Legenda do rysunku:
d = średnica wewnętrzna D = średnica zewnętrzna W = szerokość r = promień krawędzi T = moment obrotowy n = prędkość obrotowa C = nośność
Przeznaczenie |
d [mm] |
D [mm] |
W [mm] |
Tnie m [Nm] |
nmaks [obr/min] |
Cdyn. [N] |
Cstat. [N] |
r [mm] |
Waga [kg] |
Przedmiot nr. |
FK 6203 | 17 | 40 | 12 | 53 | 10800 | 6245 | 3441 | 1,0 | 0,07 | 301065 |
FK 6203-RS | 17 | 40 | 12 | 53 | 3700 | 6245 | 3441 | 1,0 | 0,07 | 301079 |
FK 6204 | 20 | 47 | 14 | 60 | 7500 | 6869 | 4268 | 1,5 | 0,12 | 301068 |
FK 6204-2RS | 20 | 47 | 14 | 60 | 3200 | 6869 | 4268 | 1,5 | 0,12 | 301087 |
FK 6205 | 25 | 52 | 15 | 104 | 5400 | 7448 | 5146 | 1,5 | 0,15 | 301070 |
FK 6205-2RS | 25 | 52 | 15 | 104 | 2800 | 7448 | 5146 | 1,5 | 0,15 | 301092 |
FK 6206 | 30 | 62 | 16 | 148 | 5100 | 7859 | 6066 | 1,5 | 0,23 | 301074 |
FK 6206-2RS | 30 | 62 | 16 | 148 | 2400 | 7859 | 6066 | 1,5 | 0,23 | 301103 |
FK 6207 | 35 | 72 | 17 | 265 | 3700 | 8902 | 7819 | 2,7 | 0,34 | 301077 |
FK 6207-2RS | 35 | 72 | 17 | 265 | 1900 | 8902 | 7819 | 2,7 | 0,34 | 301108 |
FK 6208 | 40 | 80 | 18 | 267 | 3700 | 8902 | 7752 | 2,7 | 0,45 | 301078 |
FK 6208-2RS | 40 | 80 | 18 | 267 | 1900 | 8902 | 7752 | 2,7 | 0,45 | 301110 |
FK 6304-2RS | 20 | 52 | 15 | 104 | 2800 | 7448 | 5146 | 1,5 | 0,17 | 301098 |
Wszystkie specyfikacje dla serii FK 2RS (z uszczelkami) i serii FK (bez uszczelek)
Podany nominalny moment obrotowy jest oparty na wystarczającej sztywności współpracujących części.
Prędkość obrotowa n dla serii FK (bez uszczelek) = prędkość własna zespołu montażowego
Prędkość obrotowa n dla serii FK 2RS (z uszczelkami) = różnica prędkości współpracujących części.
Tylny moment napędowy jest ograniczany przez ramię reakcyjne.Ramię reakcyjne nie może być zaciśnięte na miejscu.Musi mieć luz 0,5 cala w kierunku osiowym i promieniowym.
Ograniczniki FRHM są dostarczane z luzem.Śruby ustalające na pierścieniu wewnętrznym służą do utrzymywania osiowego, kołnierze wału nie są wymagane.
