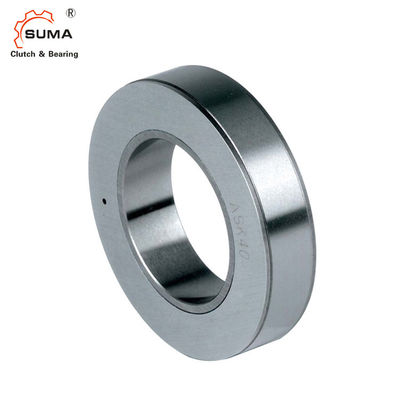

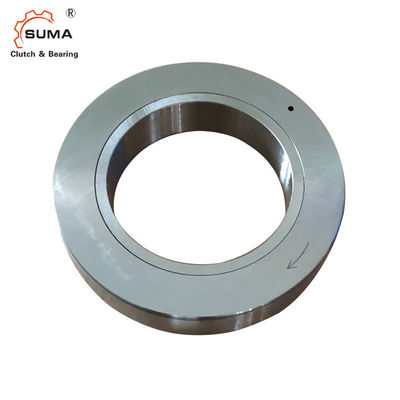

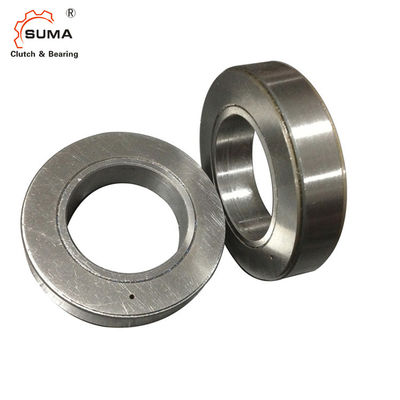

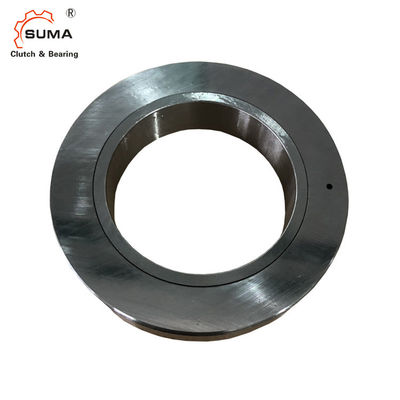

ASK50 2200RPM Łożysko wałeczkowe jednokierunkowe sprzęgło
Cechy
1. Typ ASK to łożysko typu wałeczkowego z wolnym kołem wsparte na dwóch rzędach łożysk wałeczkowych.
2. Standardowy luz promieniowy to C4
3. Tolerancja wału powinna wynosić h6 lub j6
4. Wolne koła typu ASK nie mogą przyjmować obciążenia osiowego.W przypadku takich obciążeń należy zapewnić łożyska oporowe
Dane techniczne
Model | ZAPYTAJ50 |
Materiał | GCr15 |
Wewnętrzna średnica | 50mm |
Średnica zewnętrzna | 80mm |
Grubość | 16mm |
Moment obrotowy | 125Nm |
Przeciągnij moment obrotowy | 20Ncm |
Maksymalna prędkość wybiegu | 2200 obr/min |
Podanie | Blokada jednokierunkowa, wybieg |
Pakiet | opakowanie kartonowe / opakowanie drewniane |
Czas dostawy | 5-7 dni |
Zasady płatności | TT, L/C, D/P, D/A, Western Union, Paypal |
Wymiary i pojemności
Rodzaj | Rozmiar | Seria łożysk | TKN1) | nmaks | Średnica zewnętrzna | Wysokość | Obciążenia łożysk | Waga | Przeciągnij moment obrotowy | |
Dynamiczny | statyczny | |||||||||
ZAPYTAĆ | Dp6 (mm) |
(Nm) |
(min-1) |
D (mm) |
L (mm) |
C (kN) |
C0 (kN) |
(kg) | TR (Ncm) |
|
40 | 6008 | 72 | 3500 | 68 | 15 | 16 | 20,6 | 0,25 | 15 | |
50 | 6010 | 125 | 2200 | 80 | 16 | 19,6 | 23,5 | 0,34 | 20 | |
60 | 6012 | 250 | 1800 | 95 | 18 | 25,3 | 35,1 | 0,5 | 25 |
UWAGI
1) Tmax = 2 &razy;TKN
»Patrz Wybór na stronach 10 do 13
»Patrz instrukcje montażu i konserwacji na stronach 16 do 19
Przykład montażu
