Łożysko sprzęgła wałeczkowego
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | FND463Z FND473Z |

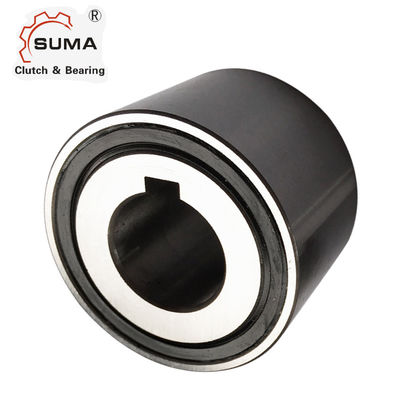

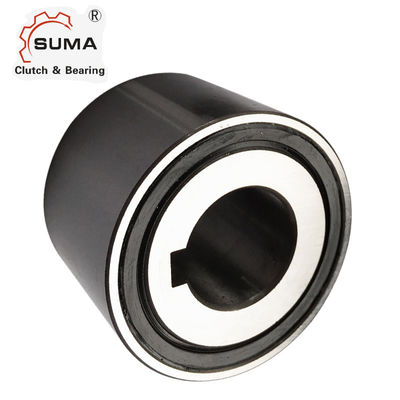

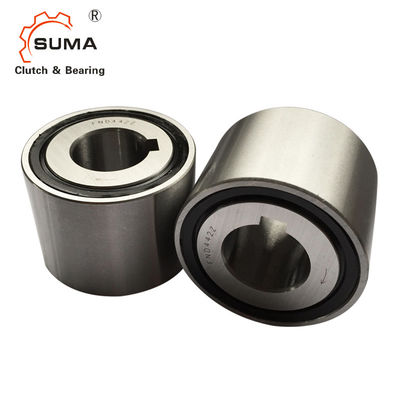

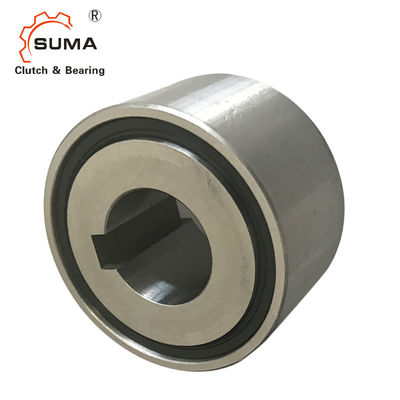

FND463Z FND473Z Łożysko sprzęgła jednokierunkowego Sprzęgło jednokierunkowe
Cechy
Szerokość34 mm
Temperatura roboczamax.100°C
SmarowanieSmarowanie olejowe na cały okres eksploatacji
Tolerancje instalacji
Wał js6 (k5);piasta H6
Części współpracujące
Hartowanie i szlifowanie współpracujących części nie jest konieczne.
Dokładnie oczyść (odtłuszczone) współpracujące części w pobliżu sprzęgła jednokierunkowego oraz pierścienie sprzęgła jednokierunkowego przed wciśnięciem.
Łożysko
Sprzęgło wolnobiegowe zawiera łożyska kulkowe i wałeczkowe.Dodatkowe zewnętrzne podparcie łożyska nie jest konieczne.
Ciśnienie pasowania na wcisk
Nie wolno wywierać nacisku pasowania na kulki.
Kierunek mocowania
Strzałka na pierścieniu wewnętrznym oznacza zacisk pierścienia wewnętrznego
kierunek.
Dane techniczne
| Przedmiot | FND463Z |
| Materiał | ST14 |
| Średnica otworu | 35 mm |
| Średnica zewnętrzna | 68mm |
| Szerokość (B) | 34 mm |
| Moment obrotowy | 462 Nm |
| Przekroczenie prędkości granicznej (wyścig wewnętrzny) | 1100 obr/min |
| Waga | 0,6 kg |
| Pakiet | Karton lub jako twoje wymagania |
Wymiary i pojemności
| Przeznaczenie | d | D | W | Tnom | nmax | Cdyn. | Stat. | Waga | b | t | Przedmiot nr. |
| [mm] | [mm] | [mm] | [Nm] | [obr/min] | [N] | [N] | [kg] | [mm] | [mm] | ||
| FND 437 mln | 15 | 41 | 34 | 176 | 1700 | 8962 | 8661 | 0,24 | 5 | 2,3 | 300737 |
| FND 437 Z | 15 | 41 | 34 | 161 | 1700 | 8962 | 8661 | 0,24 | 5 | 2,3 | 300738 |
| FND 442 mln | 20 | 46 | 34 | 223 | 1500 | 10 247 | 10 708 | 0,28 | 6 | 2,8 | 300743 |
| FND 442 Z | 20 | 46 | 34 | 208 | 1500 | 10 247 | 10 708 | 0,28 | 6 | 2,8 | 300744 |
| FND 453 mln | 25 | 58 | 34 | 343 | 1200 | 11417 | 13 577 | 0,46 | 8 | 3,3 | 300751 |
| FND 453 Z | 25 | 58 | 34 | 314 | 1200 | 11417 | 13 577 | 0,46 | 8 | 3,3 | 300752 |
| 459 mln USD | 30 | 64 | 34 | 411 | 1100 | 12 691 | 16.320 | 0,55 | 8 | 3,3 | 300758 |
| FND 459 Z | 30 | 64 | 34 | 381 | 1100 | 12 691 | 16.320 | 0,55 | 8 | 3,3 | 300760 |
| FND 463 mln | 35 | 68 | 34 | 462 | 1100 | 13 070 | 17,063 | 0,6 | 10 | 3,3 | 306528 |
| FND 463 Z | 35 | 68 | 34 | 428 | 1100 | 13 070 | 17,063 | 0,6 | 10 | 3,3 | 306529 |
| 470 mln USD | 40 | 75 | 34 | 550 | 1000 | 14 050 | 19,840 | 0,69 | 12 | 3,3 | 300765 |
| FND 470 Z | 40 | 75 | 34 | 509 | 1000 | 14 050 | 19,840 | 0,69 | 12 | 3,3 | 300766 |
| FND 473 mln | 45 | 78 | 34 | 588 | 1000 | 14,128 | 19,896 | 0,73 | 14 | 3,8 | 306532 |
| FND 473 Z | 45 | 78 | 34 | 543 | 1000 | 14,128 | 19,896 | 0,73 | 14 | 3,8 | 306533 |
