Jednokierunkowe łożysko igiełkowe
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | HF0612 |

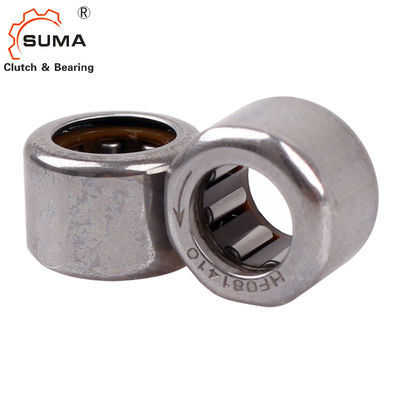

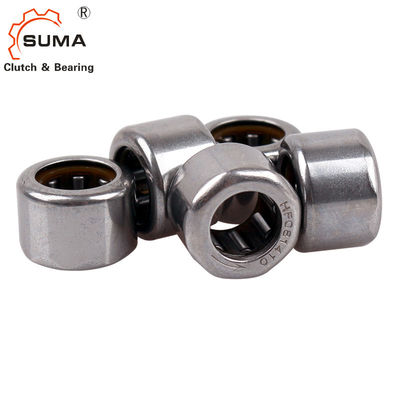

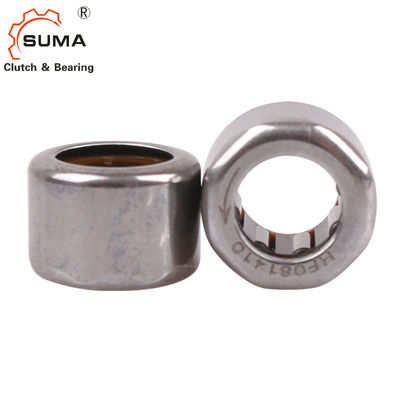

HF0612 1,76 Nm jednorzędowe jednorzędowe łożysko igiełkowe z kubkiem ciągnionym
Cechy
Sprzęgła rolkowe HF Drawn Cup:
są sprzęgłami jednokierunkowymi, które przenoszą momenty obrotowe w jednym kierunku;
są dostępne ze zintegrowanym łożyskowaniem lub bez;
podać bardzo dokładne indeksowanie;
pozwalają na wysokie częstotliwości indeksowania;
mają niski wyprzedzający moment tarcia ；
są dostępne ze smarowaniem lub bez ；
są szczególnie kompaktowe w kierunku promieniowym, dzięki czemu umożliwiają wyjątkowo zwarte konstrukcje ；
są odpowiednie dlamieszkania materiały wykonane ze stali, lekkiego metalu lub tworzywa sztucznego ；
można łączyć znarysowany kubekwałek igłowy namiar z otwartymi końcami HKoraznarysowany kubekwałek igłowy namiar z zamkniętym końcem BK ；
mają szeroki zakres zastosowań, na przykład jako sprzęgła indeksujące, sprzęgła wsteczne i sprzęgła jednokierunkowe.
Wymiary i pojemności
| Średnica wału | Oznaczenie łożyska | Masa | Wymiary |
Dopuszczalny Moment obrotowy |
Ograniczenie prędkości | ||||
| Fw | D | C |
Obrotowy wałek Min-1 |
Obrotowy pierścień zewnętrzny Min-1 | |||||
| mm | Plastikowe sprężyny | Sprężyny stalowe | g | mm | Nm | obr./min | obr./min | ||
| 3 | HF0306KF | 0,9 | 3 | 6,5 | 6 | 0,2 | 36000 | 7000 | |
| 4 | HF0406KF | -- | 1 | 4 | 8 | 6 | 0,34 | 34000 | 8000 |
| HF0406KFR | -- | 1 | 4 | 8 | 6 | 0,1 | 34000 | 8000 | |
| 6 | HF0608KF | 2,8 | 6 | 10 | 8 | 1,5 | 20000 | 11000 | |
| HF0612KF | HF0612 | 3 | 6 | 10 | 12 | 1,76 | 23000 | 13000 | |
| HF0612KFR | HF0612R | 3 | 6 | 10 | 12 | 1,76 | 23000 | 13000 | |
| HF061210 | 3,5 | 6 | 12 | 10 | 3 | 20000 | 13000 | ||
| 8 | HF0812KF | HF0812 | 3,5 | 8 | 12 | 12 | 3,15 | 17000 | 12000 |
| HF0812KFR | HF0812R | 3,5 | 8 | 12 | 12 | 4 | 17000 | 12000 | |
| -- | HF061210 | 3.2 | 8 | 12 | 10 | 3 | 16000 | 12000 | |
| -- | HF081410 | 3,6 | 8 | 14 | 10 | 4,6 | 15000 | 11000 | |
| -- | HF081610 | 4.1 | 8 | 16 | 10 | 5,5 | 15000 | 11000 | |
| -- | HF081412 | 4 | 8 | 14 | 12 | 5 | 16000 | 12000 | |
| 10 | HF1012KF | HF1012 | 4 | 10 | 14 | 12 | 5,3 | 14000 | 11000 |
| HF1012KFR | HF1012R | 4 | 10 | 14 | 12 | 1,5 | 14000 | 11000 | |
| 12 | -- | HF1216 | 11 | 12 | 18 | 16 | 12.2 | 11000 | 8000 |
| 14 | -- | HF1416 | 13 | 14 | 20 | 16 | 17,3 | 9500 | 8000 |
| 16 | -- | HF1616 | 14 | 16 | 22 | 16 | 20,5 | 8500 | 7500 |
| 18 | -- | HF1816 | 16 | 18 | 24 | 16 | 24,1 | 7500 | 7500 |
| 20 | -- | HF2016 | 17 | 20 | 26 | 16 | 28,5 | 7000 | 6500 |
| 25 | -- | HF2520 | 30 | 25 | 32 | 20 | 66 | 5500 | 5500 |
| 30 | -- | HF3020 | 36 | 30 | 37 | 20 | 90 | 4500 | 4500 |
| 35 | -- | HF3520 | 40 | 35 | 42 | 20 | 121 | 3900 | 3900 |
