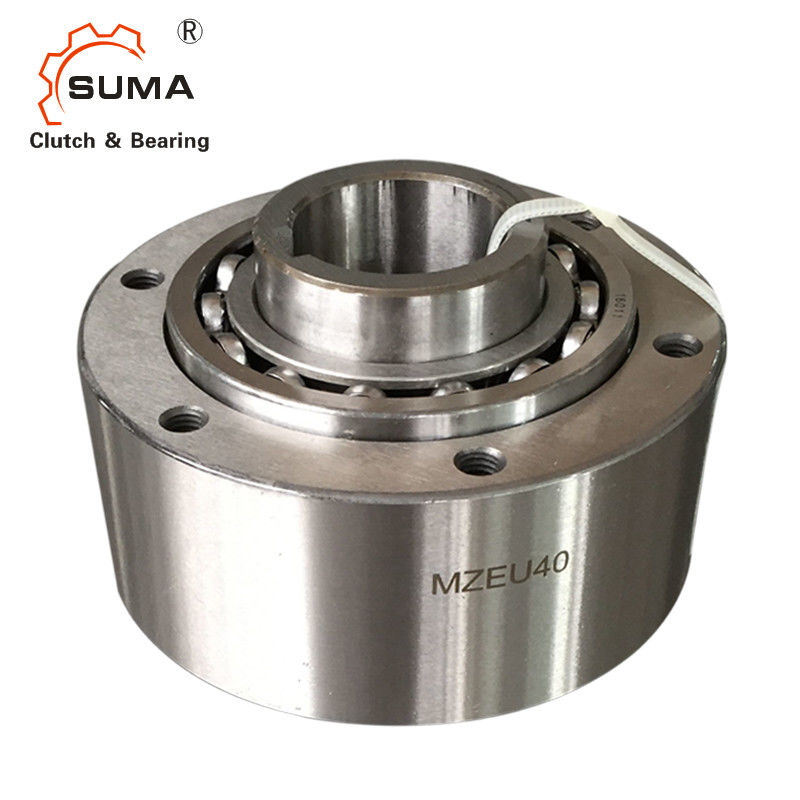

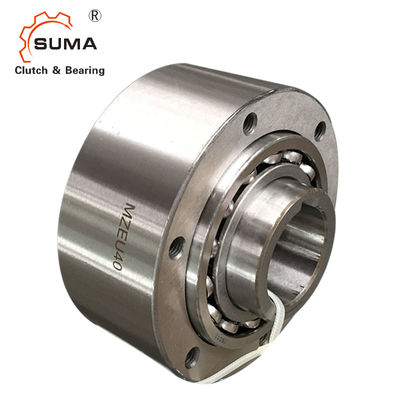

MZEU H7 Tolerancja GCr15 735 Nm Stalowe łożyska wałeczkowe
  • MZEU H7 Tolerancja GCr15 735 Nm Stalowe łożyska wałeczkowe

MZEU H7 Tolerancja GCr15 735 Nm Stalowe łożyska wałeczkowe

Miejsce pochodzenia CHINY
Nazwa handlowa SUMA
Orzecznictwo ISO SGS
Numer modelu MZEU30
Szczegóły Produktu
Nazwa produktu:
Łożysko sprzęgła wałeczkowego MZEU30
Obsługiwane łożyska:
tak
Materiał:
Stal łożyskowa GCr15
Rozmiar:
30*100*68mm
Moment obrotowy:
735Nm
Gwarancja:
1 ROK
Pakiet:
Pudełko kartonowe / Pudełko drewniane
OEM:
Zaakceptować
High Light:

Łożyska wałeczkowe ze stali MZEU

,

Stalowe łożyska wałeczkowe z tolerancją H7

,

Stal łożyskowa z tolerancją H7

Warunki płatności i wysyłki
Minimalne zamówienie
1
Cena
USD160-USD200 PER PIECE
Szczegóły pakowania
Pudełko kartonowe / Pudełko drewniane
Czas dostawy
7-15 dni
Zasady płatności
L/C, D/A, D/P, T/T, Western Union, Paypal
Opis produktu

MZEU H7 Tolerancja GCr15 735 Nm Stalowe łożyska wałeczkowe



1. Model nr.MZEU12 do MZEU80 są wstępnie nasmarowane i nie wymagają smarowania.Zakres temperatur roboczych wynosi od –40°C do +40°C.Model nr.MZEU90 do MZEU150 wymagają smarowania olejem.
2. Model nr.Koła łańcuchowe MZEU12 do MZEU80 i inne współczynniki przenoszenia momentu obrotowego mogą być stosowane ze standardowym kołnierzem.Patrz przykład instalacji 1.
3. Zalecamy tolerancję wału h7, a rowek wpustowy ISO R773 (DIN 6885.1) jest standardem.
4. Zalecamy tolerancję E H7 dla koła zębatego i innych części.
5. Oczyść powierzchnię obu końców bieżni zewnętrznej oraz powierzchnie styku kołnierza, koła zębatego i innych części.
6. Dla modeli nr.MZEU90 do MZEU150, nałożyć klej uszczelniający na powierzchnię bieżni zewnętrznej na obu końcach.
7. Sprawdź kierunek obrotów.

Wymiary i pojemności

MZEU H7 Tolerancja GCr15 735 Nm Stalowe łożyska wałeczkowe 0


Model

Moment obrotowy
Pojemność







Maks.Przekroczenie

Ciągnąć
Moment obrotowy

Rozmiar otworu

Wpust

A

B

C

D

mi

F

G

HJ

K

L

Waga
Nm obr/min obr/min Nm H7 Wewnętrzny wyścig   h7   PCD           C (kg)
MZEU 12 (K) 60 2000 1000 0,20 12 4X1,8 42 62 20 51 42 20 27 3 - 05,5 - 0,8 0,5
MZEU 15 (K) 100 1800 900 0,20 15 5X2,3 52 68 28 56 47 25 32 3 - M5 8 0,8 0,8
MZEU 20 (K) 245 1600 700 0,29 20 6X2.8 57 75 34 64 55 30 39 4 - M5 8 0,8 1.2
MZEU 25 (K) 425 1600 600 0,33 25 8X3,3 60 90 35 78 68 40 40 4 - M6 10 0,8 1,8
MZEU 30 (K) 735 1500 500 0,39 30 8X3,3 68 100 43 87 75 45 48 6 - M6 10 1,0 2,6
MZEU 35 (K) 1,015 1400 300 0,49 35 10X3,3 74 110 45 96 80 50 51 6 - M6 12 1,0 3.2
MZEU 40 (K) 1350 1400 300 0,59 40 12X3,3 86 125 53 108 90 55 59 6 - M8 14 1,3 4,8
MZEU 45 (K) 1620 1400 300 0,69 45 14X3,8 86 130 53 112 95 60 59 8 - M8 14 1,3 6,2
MZEU 50 (K) 2070 1300 250 0,79 50 14X3,8 94 150 64 132 110 70 72 8 - M8 14 1,3 8,2
MZEU 55 (K) 2400 1300 250 0,88 55 16X4,3 104 160 66 138 115 75 72 8 - M10 16 1,5 9,5
MZEU 60 (K) 2950 1200 250 0,98 60 18X4,4 114 170 78 150 125 80 89 10 - M10 16 1,5 12,3
MZEU 70 (K) 4210 1100 250 1,27 70 20X4,9 134 190 95 165 140 90 108 10 - M10 16 1,8 18,1
MZEU 80 (K) 5170 800 200 1,38 80 22X5,4 144 210 100 185 160 105 108 10 - M10 16 1,8 23,1
MZEU 90 (K) 12.000 450 150 4,70 90 25X5,4 158 230 115 206 180 120 125 10 - M12 20 2,0 28,1
MZEU100 (K) 17.600 400 130 5.39 100 28X6,4 182 270 120 240 210 140 131 10 - M16 24 2,0 46,3
MZEU130 (K) 24 500 320 110 6,76 130 32X7,4 212 310 152 278 240 160 168 12 - M16 24 2,5 70,2
MZEU150 (K) 33,800 240 80 8.13 150 36X8,4 246 400 180 360 310 200 194 12 - M20 32 2,5 146,3

Montaż i sprzęganie

MZEU H7 Tolerancja GCr15 735 Nm Stalowe łożyska wałeczkowe 1


Podczas instalowania standardowych kołnierzy, kół zębatych i innego wyposażenia do sprzęgła należy je dopasować wokół łożysk i wkręcić śruby w oba końce bieżni zewnętrznej.
Instalując zarówno kołnierz, jak i koło zębate po przeciwnej stronie, można zmienić kierunek obrotu.
Podczas montażu sprzęgła na wale naciskaj na bieżnię wewnętrzną, ale nigdy na bieżnię zewnętrzną.
Do zastosowań z szybkim indeksowaniem (powyżej 50 c/m) zalecany jest mocny typ sprężyny.
Model nr.
q Rasa wewnętrzna
w Rasa zewnętrzna
e Cam
r Wiosna
t Łożysko
y Płytka boczna
MZEU K
No Mark : Brak wpustu na bieżni zewnętrznej.
K: Rowek wpustowy na bieżni zewnętrznej.
