Popychacz krzywkowy typu szpilki
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | CCFH 3 1/4 S |

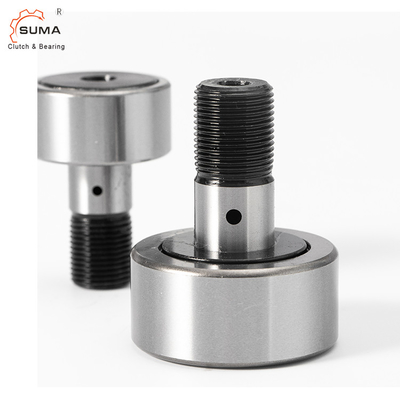

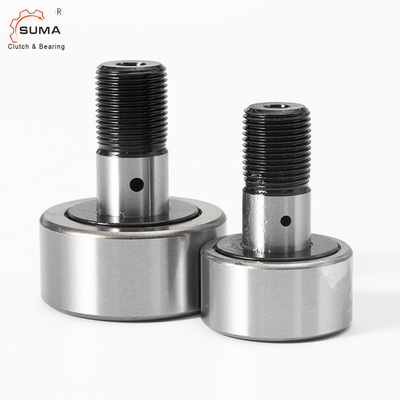

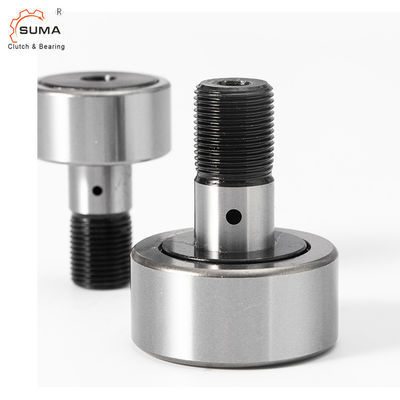

CCFH 3 1/4 S Wytrzymałe łożysko popychacza krzywkowego do zakładów samochodowych
Cechy
Typowe funkcje popychacza krzywkowego to zapewnienie przeciwciernego wsparcia ruchu liniowego lub podążanie za powierzchnią krzywki.
Popychacz SUMA Stud Cam Follower został zaprojektowany tak, aby wytrzymać okresowe wstrząsy, obciążenia i wymagania dotyczące precyzji związane z tymi zastosowaniami.
Aplikacja :
| Żywność i napoje | Sprzęt do pakowania | Obsługa materiałów jednostkowych |
| Rośliny samochodowe | Drążenie w poszukiwaniu ropy | huty stali |
| Tekstylia / Druk | Sprzęt automatyki | Narzędzia maszynowe |
Dane techniczne
Wymiary i pojemności
| ZAMKNIĘTE BRG. NIE |
ZAMKNIĘTE BRG. NIE |
WAŁEK DIA (R & D) |
WAŁEK SZEROKOŚĆ (W) |
STADNINA DIA (SD) |
STADNINA DŁUGOŚĆ (SL) |
MIN. NITKA DŁUGOŚĆ (TL) |
CIENKI NITKA |
OTWÓR OLEJOWY | MIESZKANIA DIA +.0002 -.0003 |
RRCOM. ZACISK AMPING MOMENT OBROTOWY LBS. W |
MAKS STATYCZNY POJEMNOŚĆ LBS. |
PODSTAWOWY DYN. OCENA LBS. |
|
| OTWÓR CENTRUM (HC) |
OTWÓR ŚREDNICA (HD) |
||||||||||||
| CFH-1/2 | CFH-1/2-S | 0,500 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | .2503 | 35 | 1580 | 680 | ||
| CFH-9/16 | CFH-9/16-S | 0,5625 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | .2503 | 35 | 1580 | 680 | ||
| CFH-5/8 | CFH-5/8-S | 0,625 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | .3128 | 90 | 2480 | 955 | ||
| CFH-11/16 | CFH-11/16-S | 0,6875 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | .3128 | 90 | 2480 | 955 | ||
| CFH-3/4 | CFH-3/4-S | 0,750 | 0,500 | 0,4375 | 7/8 | 3/8 | 16.07-20.07 | 1/4 | 3/32 | .4378 | 250 | 4130 | 1660 |
| CFH-7/8 | CFH-7/8-S | 0,875 | 0,500 | 0,4375 | 7/8 | 3/8 | 16.07-20.07 | 1/4 | 3/32 | .4378 | 250 | 4130 | 1660 |
| CFH-1 | CFH-1-S | 1.000 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | .6253 | 650 | 6120 | 2225 |
| CFH-1 1/8 | CFH-1 1/8-S | 1.1250 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | .6253 | 650 | 6120 | 2225 |
| CFH-1 1/4 | CFH-1 1/4-S | 1.250 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | .7503 | 1250 | 8500 | 3930 |
| CFH-1 3/8 | CFH-1 3/8-S | 1.375 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | .7503 | 1250 | 8500 | 3930 |
| CFH-1 1/2 | CFH-1 1/2-S | 1500 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | .8753 | 1500 | 11280 | 4840 |
| CFH-1 5/8 | CFH-1 5/8-S | 1.625 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | .8753 | 1500 | 11280 | 4840 |
| CFH-1 3/4 | CFH-1 3/4-S | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 16.07 | 3/32 | 1.0003 | 2250 | 15840 | 6385 |
| CFH-1 7/8 | CFH-1 7/8-S | 1.875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 16.07 | 3/32 | 1.0003 | 2250 | 15840 | 6385 |
| CFH-2 | CFH-2-S | 2.000 | 1.125 | 1.125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 1.1253 | 2800 | 21140 | 8090 |
| CFH-2 1/4 | CFH-2 1/4-S | 2.250 | 1.125 | 1.125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 1.1253 | 2800 | 21140 | 8090 |
| CFH-2 1/2 | CFH-2 1/2-S | 2500 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 1.2503 | 3450 | 32900 | 11720 |
| CFH-2 3/4 | CFH-2 3/4-S | 2.750 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 1.2503 | 3450 | 32900 | 11720 |
| CFH-3 | CFH-3-S | 3.000 | 1500 | 1500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1.5003 | 5000 | 49820 | 15720 |
| CFH-3 1/4 | CFH-3 1/4-S | 3.250 | 1500 | 1500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1.5003 | 5000 | 49820 | 15720 |
| CFH-3 1/2 | CFH-3 1/2-S | 3500 | 1.750 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 | 11/16 | 1/8 | 1.7503 | 5000 | 63250 | 22800 |
| CFH-4 | CFH-4-S | 4.000 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 2.0003 | 5000 | 89540 | 29985 |
| CFH-5-S | 5.000 | 2.750 | 2500 | 5 1/16 | 2 9/16 | 2 1/2-12 | 7/8 | 3/16 | 2.5003 | 5000 | 135900 | 46575 | |
| CFH-6-S | 6.000 | 3.250 | 3.000 | 6 | 3 | 3-12 | 1 | 3/16 | 3.0003 | 5000 | 160900 | 60000 | |
| CFH-7-S | 7.000 | 3.750 | 3500 | 7 11/16 | 4 1/8 | 3 1/2-4 | 1 1/4 | 3/16 | 3.5003 | 5000 | 213860 | 75380 | |
