Popychacz krzywkowy typu szpilki
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | CFE-3 1/4-S |

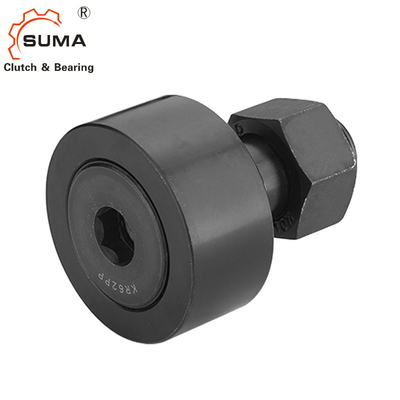

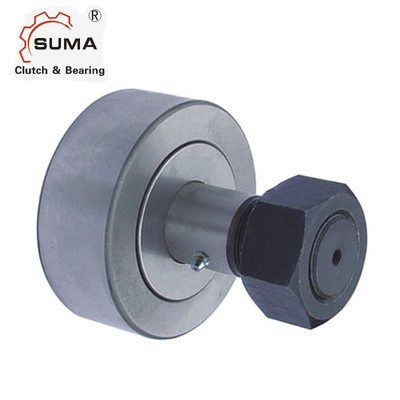

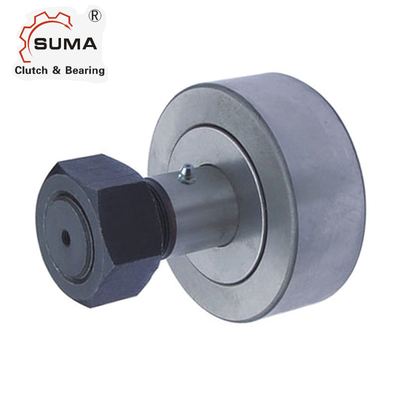

CFE-3 1/4-S Mimośrodowa prowadnica klatki Uszczelniony popychacz krzywkowy
Cechy
Obejmuje wiele zwartej konstrukcji, wysoką dokładność obrotową, duże odmiany, szeroką adaptacyjność i łatwą instalację oraz może przenosić duże obciążenie promieniowe i pewne obciążenie udarowe i jest szeroko stosowany w obrabiarkach, maszynach metalurgicznych, tekstylnych i drukarskich, liniach technologicznych itp.
Dane techniczne
| Nazwa produktu | Rolka gąsienicowa typu CFE-3 1/4-S |
| Model | CFE-3 1/4-S |
| Materiał | GCr15 |
| Pakiet | Pudełko kartonowe / drewniane pudełko, koło pasowe itp. |
| Zasady płatności | TT.L/C, D/A, D/P, Western Union |
| Czas dostawy | 2-4 dni na próbkę, 7 dni na duże zamówienie |
Wymiary i pojemności
| Niezapieczętowany nr |
Zapieczętowany Nie. |
Wałek śr. |
Szerokość rolki |
Krzak Długość |
Krzak śr. |
Stadnina Długość |
Min Thrd Długość |
W porządku Thrd |
Rozmiar mocowania smaru |
| CFE-1/2 | CFE-1/2-S | 500 | 375 | 375 | 250 | 5/8 | 1/4 | 10-32 | 1/8 |
| CFE-9/16 | CFE-9/16-S | 5625 | 375 | 375 | 250 | 5/8 | 1/4 | 10-32 | 1/8 |
| CFE-5/8 | CFE-5/8-S | 625 | 4375 | 437 | 375 | 3/4 | 5/16 | 1/4-28 | 1/8 |
| CFE-11/16 | CFE-11/16-S | 6875 | 4375 | 437 | 375 | 3/4 | 5/16 | 1/4-28 | 1/8 |
| CFE-3/4 | CFE-3/4-S | 750 | 500 | 500 | 500 | 7/8 | 3/8 | 318-24 | 3/16 |
| CFE-7/8 | CFE-7/8-S | 875 | 500 | 500 | 500 | 7/8 | 3/8 | 3/8-24 | 3/16 |
| CFE-1 | CFE-1-S | 1.000 | 625 | 500 | 625 | 1 | 1/2 | 7/16-20 | 3/16 |
| CFE-1 1/8 | CFE-1 1/8-S | 1.125 | 625 | 500 | 625 | 1 | 1/2 | 7/16-20 | 3/16 |
| CFE-1 1/4 | CFE-1 1/4-S | 1.250 | 750 | 625 | 687 | 1 1/4 | 5/8 | 1/2-20 | 3/16 |
| CFE-1 3/8 | CFE-1 3/8-S | 1,375 | 750 | 625 | 687 | 1 1/4 | 5/8 | 1/2-20 | 3/16 |
| CFE-1 1/2 | CFE- 1 1/2-S | 1500 | 875 | 750 | 875 | 1 1/2 | 3/4 | 5/8-18 | 3/16 |
| CFE-1 5/8 | CFE-1 5/8-S | 1,625 | 875 | 750 | 875 | 1 1/2 | 3/4 | 518-18 | 3/16 |
| CFE-1 3/4 | CFE-1 3/4-S | 1.750 | 1.000 | 875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 | 3/16 |
| CFE-1 7/8 | CFE-1 7/8-S | 1,875 | 1.000 | 875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 | 3/16 |
| CFE-2 | CFE-2-S | 2.000 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 | 3/16 |
| CFE-2 1/4 | CFE-2 1/4-S | 2.250 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 | 3/16 |
| CFE-2 1/2 | CFE-2 1/2-S | 2500 | 1500 | 1.125 | 1,375 | 2 1/4 | 1 1/8 | 1－14 | 3/16 |
| CFE-2 3/4 | CFE-2 3/4-S | 2.750 | 1500 | 1.125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | 3/16 |
| CFE-3 | CFE-3-S | 3.000 | 1.750 | 1.250 | 1,75 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 |
| CFE-3 1/4 | CFE-3 1/4-S | 3.250 | 1.750 | 1.250 | 1,75 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 |
| CFE-3 1/2 | CFE-3 1/2-S | 3.500 | 2.000 | 1,375 | 1,812 | 2 3/4 | 1 3/8 | 1 3/8-12 | 1/4 |
| CFE-4 | CFE-4-S | 4 000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1/2-12 | 1/4 |

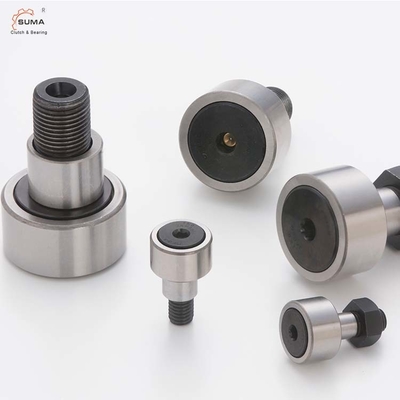

Składa się z obrobionego maszynowo grubościennego pierścienia zewnętrznego, wałeczków igiełkowych lub cylindrycznych zestawów wałeczkowych, prowadnic koszykowych lub wałeczków igiełkowych z pełną liczbą wałeczków, pierścienia wewnętrznego lub śruby i uszczelki.
