Popychacz krzywkowy typu szpilki
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | CCFH-3/4-SB |

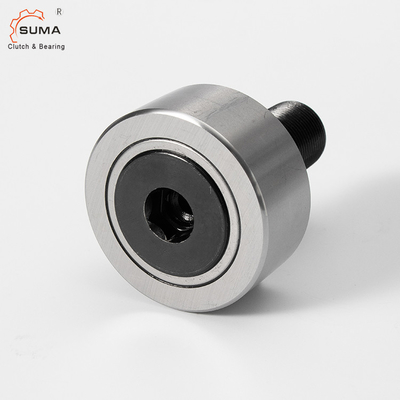

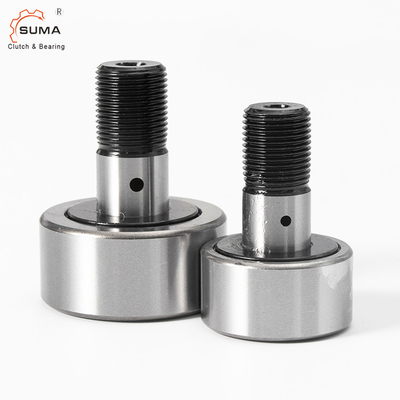

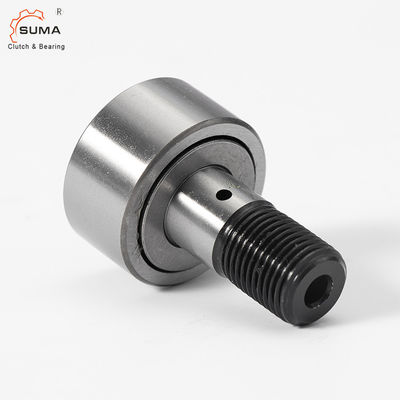

CCFH-S Seria CCFH-SB Koronowany popychacz krzywkowy do dużych obciążeń CCFH-3/4-SB
CechyPopychacz krzywkowy o dużej wytrzymałości
CCFH-1-B z koroną z otworem sześciokątnym Wytrzymały popychacz krzywkowy
CCFH-1-SB Koronowany popychacz z uszczelnieniem i otworem sześciokątnym Wytrzymały popychacz krzywkowy
Typowe funkcje popychacza krzywkowego to zapewnienie przeciwciernego wsparcia ruchu liniowego lub podążanie za powierzchnią krzywki.
Popychacz krzywki SUMA Stud został zaprojektowany, aby wytrzymać przerywane wstrząsy, obciążenia i wymagania dotyczące precyzji związane z tymi zastosowaniami.
Dane techniczne zPopychacz krzywkowy o dużej wytrzymałości
| ZAMKNIĘTY BRG. NIE. |
WAŁEK DIA (R & D) |
WAŁEK SZEROKOŚĆ (W) |
STADNINA DIA (SD) |
STADNINA DŁUGOŚĆ (SL) |
MIN. WĄTEK DŁUGOŚĆ (TL) |
CIENKI WĄTEK |
OTWÓR OLEJOWY | ŁUS DOPASOWYWANIE ROZMIAR (F) |
RRKOM. CL AMPING MOMENT OBROTOWY LSS. W |
MAX STATYCZNY POJEMNOŚĆ LSS. |
SASIC DYN. OCENA LSS. |
|
| OTWÓR CENTRUM (HC) |
OTWÓR ŚREDNICA (HD) |
|||||||||||
| CCFH-1/2-S | 0,500 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | 35 | 1580 | 680 | |||
| CCFH-9/16-S | 0,5625 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | 35 | 1580 | 680 | |||
| CCFH-5/8-S | 0,625 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | 90 | 2480 | 955 | |||
| CCFH-11/16-S | 0,6875 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | 90 | 2480 | 955 | |||
| CCFH-3/4-S | 0,750 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CCFH-7/8-S | 0,875 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CCFH-1-S | 1.000 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CCFH-1 1/8-S | 1,1250 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CCFH-1 1/4-S | 1.250 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CCFH-1 3/8-S | 1,375 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CCFH-1 1/2-S | 1500 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CCFH-1 5/8-S | 1,625 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CCFH-1 3/4-S | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CCFH-1 7/8-S | 1,875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CCFH-2-S | 2.000 | 1.125 | 1.125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CCFH-2 1/4-S | 2.250 | 1.125 | 1.125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CCFH-2 1/2-S | 2500 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CCFH-2 3/4-S | 2.750 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CCFH-3-S | 3.000 | 1500 | 1500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CCFH-3 1/4-S | 3.250 | 1500 | 1500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CCFH-3 1/2-S | 3.500 | 1.750 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CCFH-4-S | 4.000 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
StosowaniePopychacz krzywkowy o dużej wytrzymałości
| Żywność i napoje | Sprzęt do pakowania | Obsługa materiałów jednostkowych |
| Rośliny samochodowe | Drążenie w poszukiwaniu ropy | Huty stali |
| Tekstylia / Druk | Sprzęt automatyki | Narzędzia maszynowe |
KinozPopychacz krzywkowy o dużej wytrzymałości
