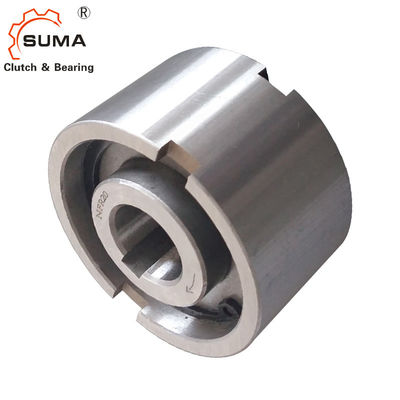

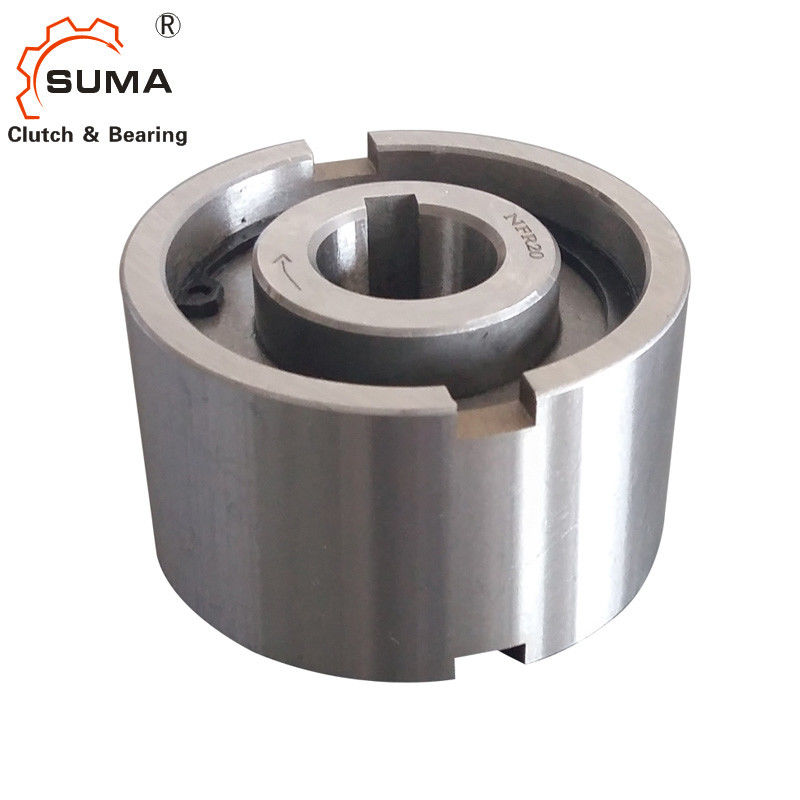

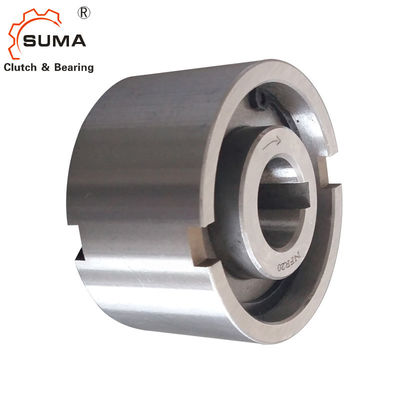

Łożysko sprzęgła wałeczkowego NFR20

Name: Łożysko sprzęgła wałeczkowego NFR20
Brand: Changzhou Suma Precision Machinery Co., Ltd
SKU: NFR20
Price: 125.00 USD
Availability: InStock

Nazwa marki:	SUMA
Numer modelu:	NFR20
MOQ:	1
Cena £:	USD50-USD200 PER PIECE
Czas dostawy:	10-15 dni
Warunki płatności:	L/C, D/A, D/P, T/T, Western Union, Paypal

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

ISO SGS

Nazwa produktu:

Łożysko sprzęgła jednokierunkowego NFR20

Materiał:

Stal łożyskowa GCr15

Prędkość obrotowa:

650 obr/min

Waga jednostkowa:

0.6 KG

Gwarancja:

1 ROK

Rozmiar:

20*62*36mm

Moment obrotowy:

188Nm

OEM:

Zaakceptować

Szczegóły pakowania:

karton

Możliwość Supply:

1000 sztuk miesięcznie

Podkreślić:

Tolerancyjne łożysko wałeczkowe N6

łożysko wałeczkowe NFR20

tolerancyjne łożysko kulkowe i wałeczkowe N6

Opis produktu

Łożysko sprzęgła wałeczkowego NFR20

Cechy

Typ NFR to wolnobieg z łożyskiem rolkowym bez żadnego uszczelnienia.Smarowanie i uszczelnianie muszą być

dostarczone przez instalację.Standardowym smarowaniem jest olej. Jednostki w rozmiarach od 8 do 20 używają stali na stalowym wsporniku łożyska

od wewnętrznej rasy.Powyżej rozmiaru 25 zastosowano dwa łożyska kulkowe serii 160.., które zapewniają wyższą prędkość wybiegu

Pojemność.Typowy układ pokazano na odwrocie.

Bieżnia wewnętrzna jest osadzona na wale.Bieżnia zewnętrzna ma dodatnią tolerancję n6, aby zapewnić pasowanie na wcisk w obudowie do H7. Dodatkowe nacięcia boczne zapewniają pozytywne przenoszenie momentu obrotowego. Obudowa musi być wystarczająco mocna, aby nie

rozwiń po montażu.

Wymiary i pojemności

Rodzaj	Rozmiar		Prędkości przekraczania											Waga
NFR (ANR-ANG)	dH7 (mm)	TKN1 (Nm)	Nimax2) (min-1)	Namaks3) (min-1)	Dn6 (mm)	D2 (mm)	D4 (mm)	L (mm)	I (mm)	t (mm)	bH11 (mm)	r (mm)	r1 (mm)	(kg)
	8	20	1000	1000	37	20	30	20		3	6	1	1,5	0,1
	12	20	1000	1000	37	20	30	20		3	6	1	1,5	0,1
	15	78	850	850	47	26	37	30		3,5	7	1,5	1,5	0,3
	20	188	650	650	62	37	52	36		3,5	8	2	2	0,6
	25	250	2100	3600	80	40	68	40	0,2	4	9	2,5	2	1.2
	30	500	1700	3200	90	45	75	48	0,2	5	12	2..5	2	1,8
	35	663	1550	3000	100	50	80	53	1.2	6	13	2,5	2,5	2,4
	40	1100	1150	2600	110	55	90	63	2,2	7	15	3	2,5	3,3
	45	1500	1000	2400	120	60	95	63	2,2	7	16	3	2,5	4.0
	50	2375	800	2150	130	70	110	80	2,7	8,5	17	3,5	3	5,7
	55	2550	750	2000	140	75	115	80	4.2	9	18	3,5	3	6,5
	60	4250	650	1900	150	80	125	95	3.2	9	18	3,5	3,5	8,9
	70	5875	550	1750	170	90	140	110	1,1	9	20	3,5	3,5	13,5
	80	10000	500	1600	190	105	160	125	0	9	20	4	3,5	19,0
	90	17250	450	1450	215	120	180	140	0,6	11,5	24	4	4	27,2
	100	79625	350	1250	260	140	210	150	2,6	14,5	28	4	4	44,5
	130	34750	250	1000	300	160	240	180	2	17,5	32	5	5	68,0

Łożysko sprzęgła wałeczkowego NFR20 0

Montaż i sprzęganie

Łożysko sprzęgła wałeczkowego NFR20 1

Kino

Łożysko sprzęgła wałeczkowego NFR20 3
