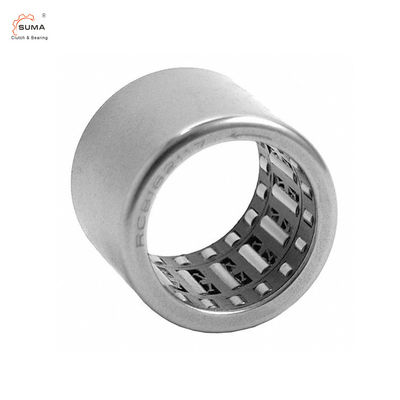

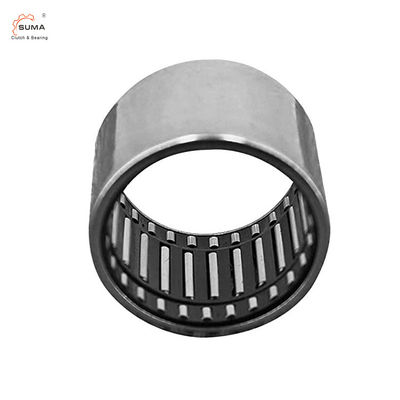

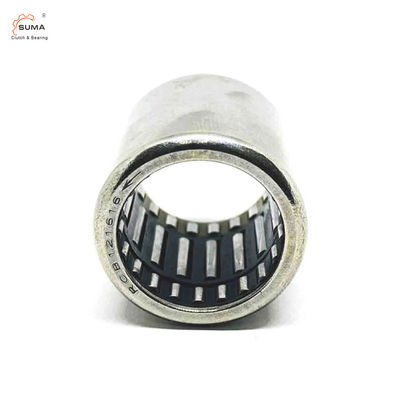

RCB121616 Łożysko igiełkowe ciągnione w jedną stronę
Cechy :
Dane techniczne
Oznaczenie łożyska |
Masa około
|
WYMIARY | |||
Fw | D | C | Moment obrotowy | ||
g | mm | Nm | |||
RC02 | 2 | 3.175 | 7.15 | 6,35 | 0,32 |
RC040708 | 3,5 | 6,35 | 11.112 | 12,7 | 2,03 |
RC061008 | 4,7 | 9,525 | 15,875 | 12,7 | 5.45 |
RC081208 | 9,2 | 12,7 | 19.05 | 12,7 | 8.84 |
RC101410 | 14,5 | 15,875 | 22.225 | 15,88 | 16,9 |
RC121610 | 16,2 | 19.05 | 25,4 | 15,88 | 23,3 |
RC162110 | 17 | 25,4 | 33,338 | 15,88 | 49,6 |
RCB061014 | 12 | 9,525 | 15,875 | 22.22 | 4,83 |
RCB081214 | 16 | 12,7 | 19.05 | 22.22 | 7,9 |
RCB101416 | 21,3 | 15,875 | 22.225 | 25,4 | 15,4 |
RCB121616 | 26,5 | 19.05 | 25,4 | 25,4 | 20,9 |
RCB162117 | 44,8 | 25,4 | 33,338 | 26,99 | 45 |
Zasada działania :
Zespół sprzęgła i łożyska wałeczkowego ciągnionego z nylonową klatką sprzęgła przenosi moment obrotowy pomiędzy wałem a obudową w jednym kierunku i umożliwia swobodny wybieg w przeciwnym kierunku.Seria RCB ma łożysko wałeczkowe na każdym końcu sprzęgła, które obsługuje obciążenia promieniowe, oraz zewnętrzną stalową osłonę z tłoczoną miseczką, która zapewnia mały przekrój do stosowania w ograniczonych przestrzeniach.Zewnętrzna powłoka służy jako bieżnia dla rolek sprzęgła i łożyska, a sprzęgło ma wzmocniony włóknem szklanym nylonowy koszyk ze sprężyną dociskową ze stali nierdzewnej dla każdej rolki.Rolki są wykonane z utwardzanej skrośnie, wysokowęglowej stali chromowej zapewniającej tolerancję cieplną i trwałość, a zespół jest wypełniony smarem na bazie mydła litowego.Ten zespół sprzęgła i łożyska wałka ciągnionego może być używany w temperaturach do 250 stopni F (120 stopni C) i jest używany w różnych zastosowaniach, między innymi w sprzęcie sportowym, dozownikach ręczników papierowych, maszynach biurowych i innych urządzeniach.
