Łożysko sprzęgła jednokierunkowego
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | BB20 BB201K-K BB20 2K-K |
BB20 BB201K-K BB20 2K-K Backstop Spójność Spójność
Łożyska sprężyny jednokierunkowej
CechyŁożyska sprężynowe
1. BB serii Cam Clutch jest zaprojektowany do instalacji prasowej.

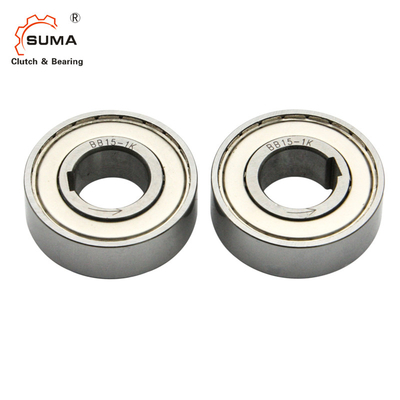

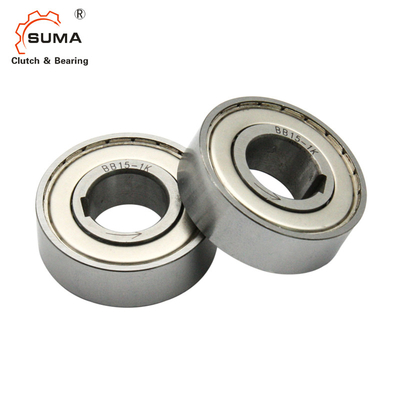

2. BB-1K-K i BB-2GD serii 1K-K mają klucz na wewnętrznej rasy.
3 BB40-1K-K i BB40-2GD 1K-K są wytwarzane zgodnie z normą DIN 6885. 1.

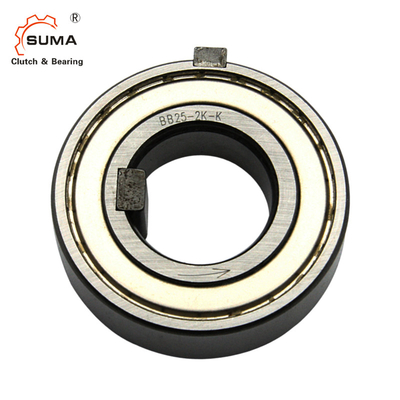

3Seria BB-2K-K ma klucz do wewnętrznej i zewnętrznej rasy.
"K-K" oznacza klucze dostarczone razem z sprzęgłem.
4Należy utrzymać prawidłowe wymiary zakłóceń w wałku i obudowie, aby uzyskać maksymalną wydajność łożyska i sprzęgła.
5. W odniesieniu do tolerancji wału i obudowy dla każdej serii należy zapoznać się z tabelą.
Dane techniczneŁożyska sprężynowe
Wymiary i możliwości
| Model | Moment obrotowy Pojemność |
Max, przebieg. | Prężnik przeciągania (N·m) | A | B | C | D | r | Masę (N) | |||||
|
Wnętrze Rasa |
Z zewnątrz Rasa |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
|||||
| N·m | r/min | r/min | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0.01 | 0.04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 |
| BB17 | 43 | 3500 | 1900 | 0.01 | 0.05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 |
| BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 |
| BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 |
| BB30 | 140 | 2000 | 1100 | 0.03 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 |
| BB35 | 173 | 1800 | 1000 | 0.034 | 0.06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 |
| BB40 | 260 | 1800 | 900 | 0.04 | 0.08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 |
Uwaga:
Numer modelu oznaczony na wewnętrznej wyścig jest tylko ?? K?? zarówno ?? 1K?? i ?? 2K (Przykład: znak BB25-K dla zarówno BB25-1K i BB25-2K)
Wymiary kluczy i kluczówek
| Model | b2js10 | t1 | t2 | b1js9 | t | Wewnętrzna rasa Klucz b×h×długość |
Wyścig zewnętrzny Klucz b'× h' ×długość |
|
| BB15-1K-K | BB15-2GD-1K-K | 5.0 | 1.9 | 1.2 | / | / | / | / |
| BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD-1K-K | 5.0 | 1.9 | 1.2 | / | / | / | / |
| BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD 1K-K | 6.0 | 2.5 | 1.6 | / | / | / | / |
| BB20-2K-K | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD1K-K | 8.0 | 3.6 | 1.5 | / | / | / | / |
| BB25-2K-K | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD1K-K | 8.0 | 3.1 | 2.0 | / | / | / | / |
| BB30-2K-K | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD1K-K | 10.0 | 3.7 | 2.4 | / | / | / | / |
| BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD1K-K | 12.0 | 5.0 | 3.3 | / | / | / | / |
| BB40-2K-K | - | 10.0 | 3 | 12x8x22 | 10x6x22 | |||
Uwaga:
Wymiar t2 dla BB25-1K-K, BB25-2K-K i BB25-2GD 1K-K wynosi 0,5 mm w porównaniu z
DIN 6885. 3.
Przetwarzanie przejścia kluczowego na wałku o głębokości 0,5 mm w celu zastosowania standardowego klucza DIN.
Wszystkie pozostałe modele są wymiarowo wymienialne z konkurentami.
6BB, BB-1K i BB-2K sprzęgła, oparte na łożysku i dostarczane z tłuszczem, mają zabezpieczenie przed zatwierdzeniem pyłem
Z kolei sprzęgła BB-2GD i BB-2GD-1K, o szerokości 5 mm większej niż w standardowej serii BB, posiadają specjalne uszczelki ustne zapewniające skuteczną ochronę przed pyłem.

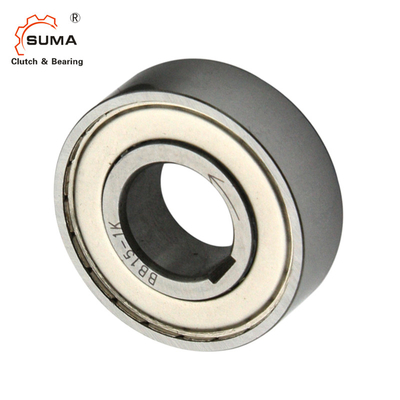

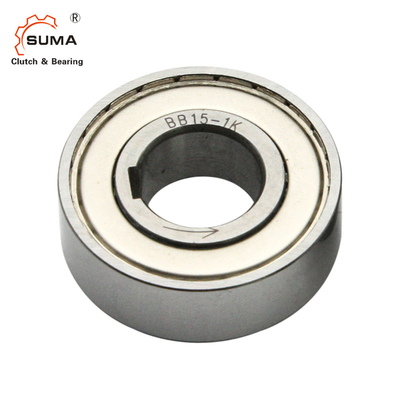

7Strzałka na wewnętrznej rasie pokazuje kierunek, w którym wewnętrzna rasa się angażuje.
8Aby zainstalować sprzęgło, użyj narzędzia tłoczenia o odpowiedniej średnicy, aby wywierać równomierne ciśnienie na całej powierzchni wewnętrznego i zewnętrznego biegu.
9Nie należy bić lub wprowadzać innych wstrząsów do sprzęgła.
10Upewnij się, że obudowa ma wystarczającą wytrzymałość, aby wytrzymać ciśnienie wymagane do instalacji sprzęgła.
11Zakres temperatury roboczej: od 30°C do +100°C (w przypadku temperatur przekraczających ten zakres należy się z nami skontaktować).
Zmiany węgla
1Ponieważ tłuszcz jest już nałożony przed dostarczeniem, nie ma potrzeby nałożenia tłuszczu przed użyciem.
2Jeżeli sprzęgło jest używane z olejem smarowym, należy zawsze stosować olej smarowy wewnątrz urządzenia.
3Nie stosować tłuszczów ani smarek z dodatkami EP.
Przykład wzrastający
