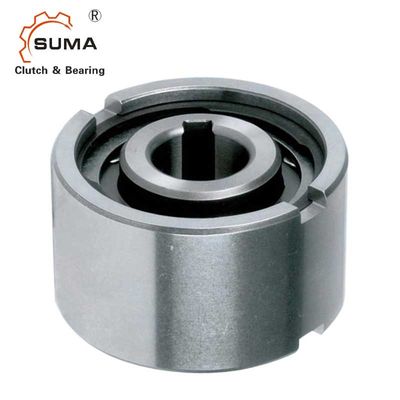

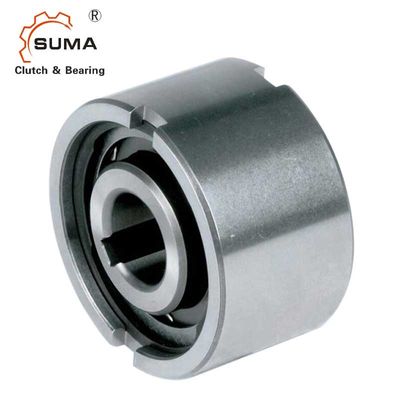

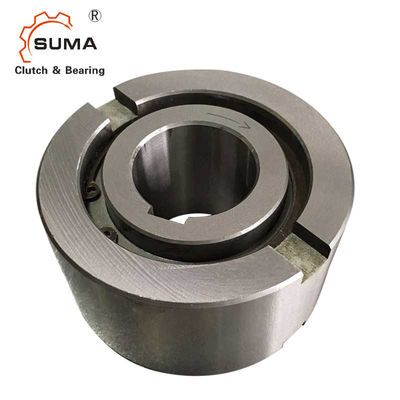

NF 3600RPM Wolnobieg 36MM w jedną stronę do przenośnika
Cechy
Typ NF to wolnobieg typu rolkowego bez łożyskowania.Łożyska są wymagane do podparcia osiowego
i promieniowe.Instalacja musi również zapewnić smarowanie i uszczelnienie.
Standardowym smarowaniem jest olej.Nominalna średnica zewnętrzna to standardowy wymiar łożyska kulkowego.Typowym rozwiązaniem jest zainstalowanie tego typu obok łożyska o tych samych tolerancjach oprawy, jak pokazano na następnej stronie.Bieżnia wewnętrzna jest osadzona na wale.Bieżnia zewnętrzna ma dodatnią tolerancję n6, aby zapewnić pasowanie na wcisk w obudowie H7.Dodatkowe nacięcia boczne zapewniają pozytywne przenoszenie momentu obrotowego.
Jeśli tolerancja oprawy wynosi K6, stosowanie nacięć nie jest konieczne, ale oprawa musi być wystarczająco mocna, aby nie rozszerzać się po montażu.
Wymiary i pojemności
Rodzaj | Rozmiar | Prędkości przekraczania | Waga | ||||||||
NF | dH7 | TKN1) | nimax2) | namax3) | Dn6 | D5 | D6 | L | t | bH11 |
|
[mm] | [Nm] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |
8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3,5 | 7 | 0,3 | |
20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3,5 | 8 | 0,6 | |
25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1,1 | |
30 | 500 | 1800 | 2100 | 90 | 75 | 52,5 | 48 | 5 | 12 | 1,6 | |
35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2,3 | |
40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3.1 | |
45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3,7 | |
50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8,5 | 17 | 5.4 | |
55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6,1 | |
60 | 4250 | 700 | 1100 | 150 | 125 | 93,5 | 95 | 9 | 18 | 8,5 | |
70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11,5 | 24 | 25,3 | |
100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14,5 | 28 | 42,1 | |
130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 |
UWAGI
1) T max = 2 × T KN
» Patrz Wybór na stronach 10 do 13
2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenie wyścigu zewnętrznego
