Łożysko sprzęgła jednokierunkowego
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | GFK40 |

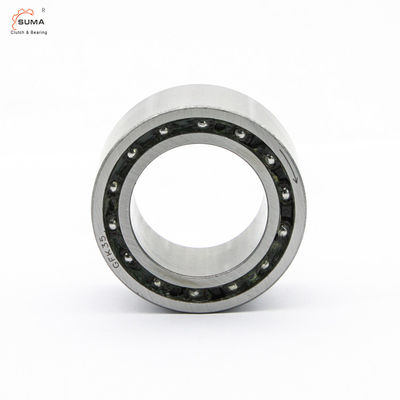

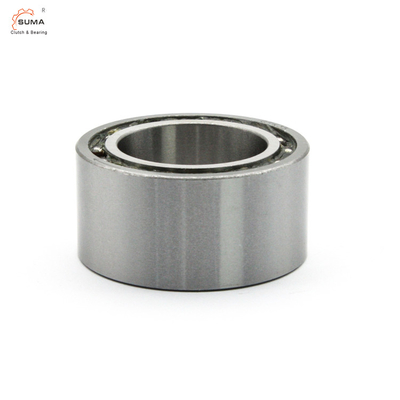

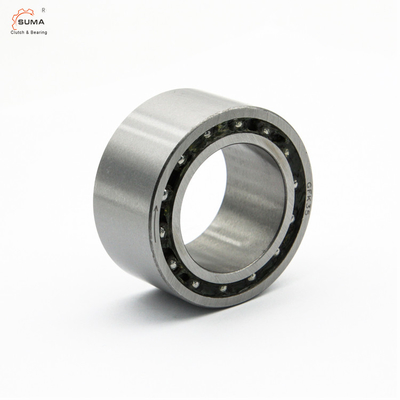

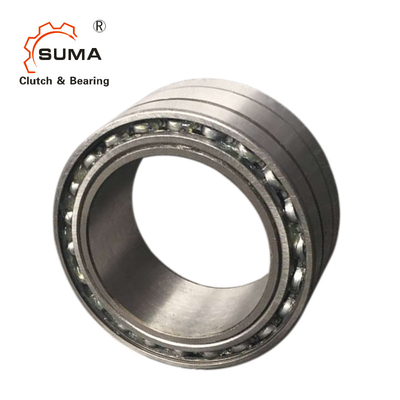

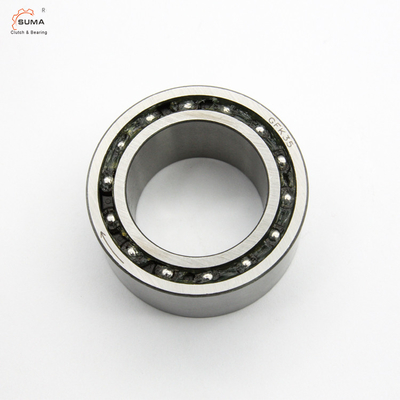

GFK40 GFK40 Spinacz sprzęgła sprzęgła przepływowa
Łożyska jednokierunkowe FGK40
Cechy łożysk jednokierunkowych GFK
GFK20 Sprzęgło przebiegające Może być używane jako:
1.przekręcenie sprzęgła
2.Zapętnia sprzęgła
3. sprzęgło wskaźnikowe
Wymiary i zdolnościŁożyska jednokierunkowe GFK
| Rodzaj | Wielkość |
TKN:1) |
Prędkości przekroczenia |
łożyska serii
|
Ładunki | ||||||||
|
Włókna Dyn. |
Piłki Dyn. |
Włókna Szybko. |
Piłki Szybko. |
||||||||||
GFK |
d | nimax2) | namax3) | C | C | C0 | C0 | D | L | r | |||
| [mm] | [Nm] | [min.-1] | [min.-1] | [N] | [N] | [N] | [N] | [mm] | [mm] | [mm] | [kg] | ||
| 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0.5 | 0.09 | |
| 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0.5 | 0.11 | |
| 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0.5 | 0.13 | |
| 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0.2 | |
| 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0.3 | |
| 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0.34 | |
| 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0.36 | |
Wymagania
1) Tmax = 2 × TKN
Zwróć uwagę na wybrane strony 10-13
2) Wnętrze rasy przewyższa
3) Wydarzenia zewnętrznych ras
Wskazówki do montażu i konserwacji strony 16-19
Montowanie i sprzężenieŁożyska jednokierunkowe GFK

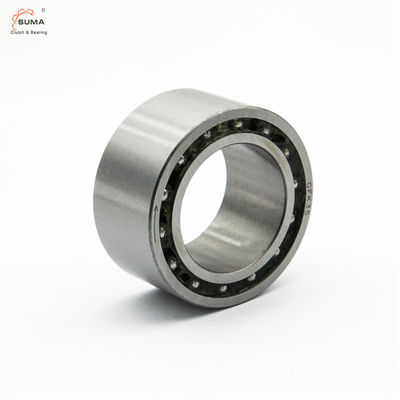

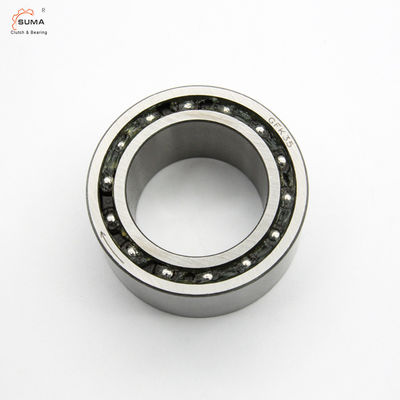

ZdjęciaŁożyska jednokierunkowe GFK
