Miejsce pochodzenia | Chiny |
Nazwa handlowa | SUMA |
Orzecznictwo | ISO SGS |
Numer modelu | GV90 GV100 GV110 |

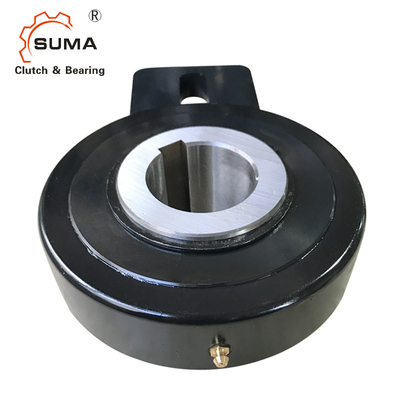

GV90 GV100 GV110 Łożyska sprzęgła jednokierunkowego podnośnika kubełkowego
Cechy sprzęgła jednokierunkowego GV
Wolnobiegi serii GV są wyposażone w rolki, centrowanie między bieżnią wewnętrzną a zewnętrzną odbywa się za pomocą tulei.
siły momentu obrotowego są przenoszone z wału na bieżnię wewnętrzną za pomocą wpustu.
tolerancja wału musi wynosić h6.
Gdy wolnobieg jest używany jako urządzenie jednokierunkowe, dźwignia przymocowana do zewnętrznej bieżni musi być umieszczona pomiędzy dwoma wspornikami;w przeciwnym razie należy włożyć kołek w zapętlonym otworze.Po zablokowaniu na ramie maszyny zatrzymuje obracanie się wolnego koła.
Jeśli wolnobieg jest używany jako posuw przerywany, dźwignię należy przymocować wzdłużnie, wykorzystując otwór na popychacz lub podobny element.W każdym razie, aby uniknąć przeciążenia tulei, dźwignia musi mieć pewien luz, aby umożliwić ruch osiowy.
wolnobieg jest dostarczany już nasmarowany
Wymiary i pojemności
Model |
dH7 mm |
D mm |
Ł mm |
B1 mm |
Ł1 mm |
b2 mm |
I2 mm |
I3 mm |
I4 mm |
Waga Kg |
Maksymalna prędkość |
Moment obrotowy Nm |
Przeciągnij moment obrotowy Nm |
GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0,2 |
GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0,2 |
GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3.3 | 320 | 2180 | 1.2 |
GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24,5 | 150 | 7250 | 3.5 |
GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23,5 | 150 | 7250 | 3.5 |
GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22,5 | 150 | 7250 | 3.5 |
GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
1)Tmaks.: 2x Tn
Kyeya DIN 6885
2) Maksymalna dozwolona prędkość
Kino
