Miejsce pochodzenia | CHINY |
Nazwa handlowa | SUMA |
Orzecznictwo | ISO SGS |
Numer modelu | FRHD1200 |

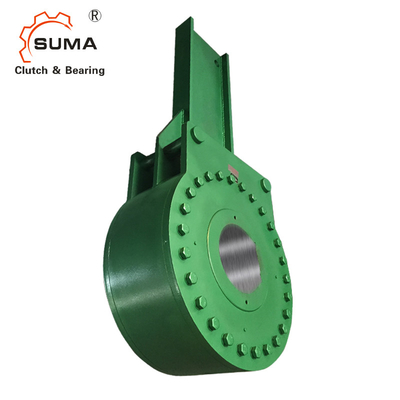

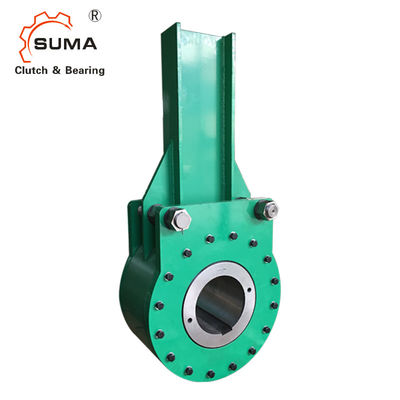

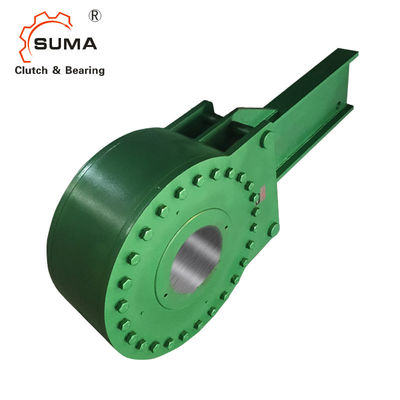

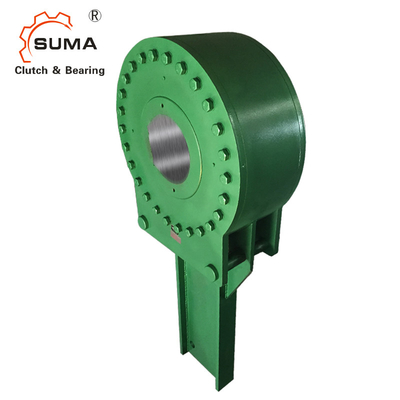

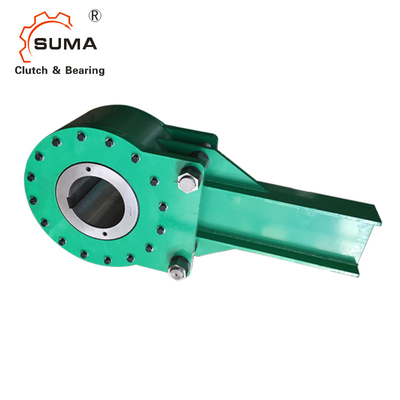

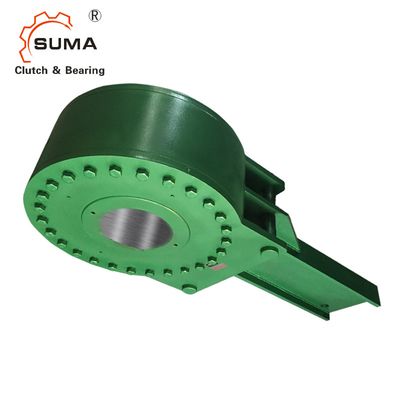

FRHD1200 Sprag Type Sprzęgło jednokierunkowe z wolnym kołem z przekładnią o wysokim momencie obrotowym
Cechy
Kompletne wolnobiegi FRHD z ramieniem dźwigni to uszczelnione wolnobiegi sprężynowe z łożyskami kulkowymi.Dostarczane są napełnione olejem i gotowe do montażu.Wolne koła są umieszczone na wałach przelotowych lub na końcach wałów.
Wolnobiegi FRHD są używane jako:
➧ Blokady ruchu wstecznego do zastosowań o niskiej prędkości.Przeznaczone są do stosowania w układach przenośników taśmowych pochyłych, windach i pompach.Uszczelki takonitowe chronią ograniczniki, gdy warunki są brudne i zakurzone.Momenty nominalne do 900 000 lb-ft.Otwory do 21 cali.
Wymiary i pojemności
Wolnobieg Rozmiar |
Maksymalny moment obrotowy MM funt-stopa |
Nominalny moment obrotowy MN funt-stopa |
Maksymalny prędkość Pierścień wewnętrzny wolne koła obr/min |
Nudziarz d maks. cal |
A cal |
C cal |
D cal |
mi cal |
H cal |
L cal |
O cal |
P cal |
Q cal |
Waga funty |
FRHD 700 | 7500 | 3750 | 620 | 3,44 | 8 | 6 | 5.25 | 0,5 | 36 | 6 | 6,75 | 16.38 | 32 | 135 |
FRHD 775 | 15000 | 7500 | 540 | 3,75 | 9,75 | 8 | 6 | 1 | 42,88 | 7,5 | 9 | 20,38 | 38 | 310 |
FRHD 800 | 24000 | 12000 | 460 | 4,5 | 10,5 | 10 | 7 | 1 | 43,25 | 8 | 9,5 | 22.13 | 38 | 360 |
FRHD 900 | 37000 | 18500 | 400 | 5.44 | 12 | 10 | 8 | 1,5 | 54 | 7,63 | 9.38 | 22,75 | 48 | 480 |
FRHD 950 | 46000 | 23000 | 360 | 7 | 14 | 12 | 10 | 1,5 | 69 | 8 | 10 | 25 | 62 | 530 |
FRHD 1000 | 56000 | 28000 | 360 | 7 | 17 | 8 | 9 | 4.13 | 80,38 | 8.75 | - | 23.13 | 72 | 550 |
FRHD 1100 | 90000 | 45000 | 360 | 7 | 17 | 8 | 9 | 4.13 | 80,38 | 10 | - | 23.13 | 72 | 795 |
FRHD 1200 | 185000 | 92500 | 250 | 9 | 23 | 10 | 12 | 4,94 | 89 | 11 | - | 28 | 78 | 1300 |
FRHD 1300 | 220000 | 110000 | 220 | 10 | 25 | 12 | 14 | 5.25 | 95 | 12 | - | 30 | 82,88 | 1674 |
FRHD 1400 | 280000 | 140000 | 200 | 12 | 30 | 18 | 16 | 6.25 | 107 | 13 | - | 36 | 94 | 2200 |
FRHD 1450 | 380000 | 190000 | 200 | 12 | 30 | 18 | 16 | 6.25 | 107 | 15 | - | 36 | 94 | 2500 |
FRHD 1500 | 580000 | 290000 | 200 | 12 | 31 | 18 | 15,1 | 6.25 | 107 | 17,6 | - | 36 | 94 | 2440 |
FRHD 1600 | 746000 | 373000 | 140 | 14 | 32,5 | 20 | 17,6 | 6.25 | 124 | 19,3 | - | 30.44 | 108 | 3400 |
FRHD 1700 | 1250000 | 625000 | 120 | 18 | 42,5 | 24,5 | 23 | 7,88 | 140 | 20 | - | 48 | 120 | 7000 |
FRHD 1800 | 1800000 | 900000 | 100 | 21 | 52 | 30 | 26,5 | 10,5 | 170 | 23 | - | 54 | 144 | 12000 |
Montaż i sprzęganie
