Łożysko sprzęgła jednokierunkowego
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | AA60 GC-D60170 |

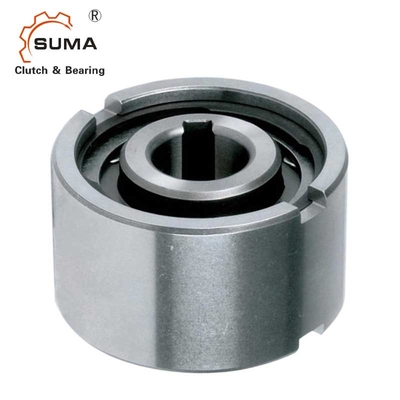

Łożysko sprzęgła jednokierunkowego Sprzęgło przemysłowe o dużym obciążeniu Bezdotykowy mechanizm jednokierunkowy
Cechy
1. Sprzęgło krzywkowe AAseries jest przeznaczone do montażu na wcisk.
2. Seria AA ma rowek wpustowy na wyścigu wewnętrznym.Rowki wpustowe, z wyjątkiem rozmiaru 25, wykonane są zgodnie z normą DIN 6885. 3
3. Seria AA ma rowek wpustowy zarówno w wyścigu wewnętrznym, jak i zewnętrznym.„-K” oznacza klucze dostarczane razem ze sprzęgłem krzywkowym.
4. Należy zachować prawidłowe wymiary wcisku na wale i obudowie, aby uzyskać maksymalną wydajność łożyska i sprzęgła.
5. Zapoznać się z tabelą tolerancji wału i obudowy dla każdej serii.
6. Strzałka na bieżni wewnętrznej wskazuje kierunek zazębienia bieżni wewnętrznej.
7. Aby zamontować sprzęgło, użyj narzędzia dociskowego o odpowiedniej średnicy, aby równomiernie docisnąć całą powierzchnię bieżni wewnętrznej i zewnętrznej.
8. Nie uderzaj młotkiem ani nie uderzaj sprzęgła w inny sposób.
9. Upewnić się, że obudowa ma wystarczającą wytrzymałość, aby wytrzymać ciśnienie wymagane do montażu sprzęgła na wcisk.
10. Zakres temperatur roboczych: od –30°C do +100°C (w przypadku temperatur przekraczających ten zakres prosimy o kontakt).
Dane techniczne
| SPECYFIKACJA | |
| Model | AA60 / GC-D60170 |
| Materiał | GCr15 |
| Wewnętrzna średnica | 60mm |
| Średnica zewnętrzna | 170 mm |
| Grubość | 78 mm |
| Pojemność momentu obrotowego | 3500 Nm |
| Przeciągnij moment obrotowy | 240Ncm |
| Prędkość przekroczenia wyścigu wewnętrznego | 800r/min |
| Prędkość wyprzedzania wyścigu zewnętrznego | 1100r/min |
| Waga | 0,7 kg |
| Struktura | Rodzaj rolki |
| Aplikacja | Maszyna tekstylna, wentylatory, wentylatory, maszyna drukarska |
| Pakiet | Pudełko kartonowe, drewniane pudełko lub dostosowane |
| Zasady płatności | TT.L/C, D/A, D/P, Western Union, Paypal |
| Czas dostawy | 2-4 dni na próbkę, 7 dni na duże zamówienie |
Wymiary i pojemności
| Rozmiar | TK1 | Przekraczające prędkości | Waga |
Ciągnąć moment obrotowy |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | Ł | f | s | (kg) | TR | |
| (mm) | (Nm) | (min-1) | (min-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4.5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0,8 | 4.5 | 0,44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0,8 | 5.5 | 0,7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
UWAGI
1) T max = 2 & razy;T KN
2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenia wyścigu zewnętrznego
Rowek wpustowy wg DIN 6885.1
