DC2222G Łożyska jednokierunkowe Sprag Sprzęgło jednokierunkowe Sprzęgło jednokierunkowe
Krótkie wprowadzenie

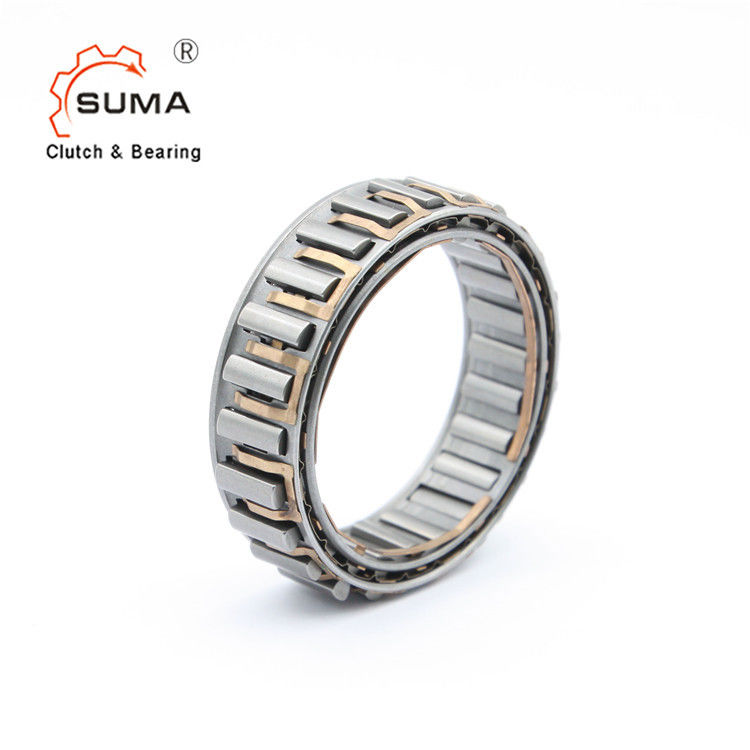

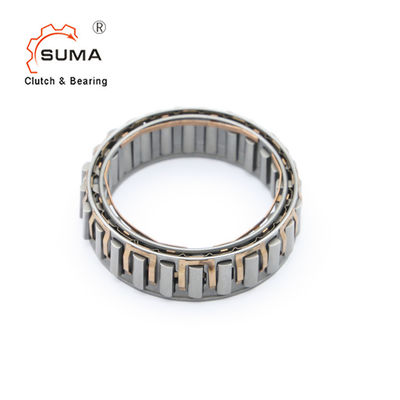

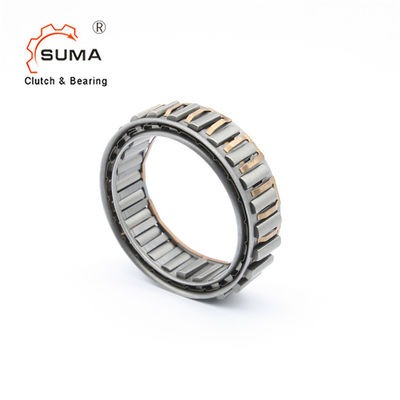

Typ DC to koszyk z wolnym kołem typu sprężynowego bez bieżni wewnętrznych lub zewnętrznych.
Wersja N typu DC akceptuje wszystkie rodzaje smarów stosowanych obecnie w urządzeniach do przenoszenia mocy.
Alternatywnie, bieżnie mogą być wykonane w utwardzonych stalowych wałach lub obudowach, zgodnie z poniższą specyfikacją.
Twardość powierzchni gotowej części powinna wynosić 60 do 62 HRC, dla głębokości minimum 0,6 mm.
Twardość rdzenia od 35 do 45 HRC. Chropowatość powierzchni nieprzekraczająca 22CLA.
Maksymalny stożek między bieżniami: 0,007 mm dla szerokości 25 mm.
Wymiary i pojemności
Rozmiar
|
TKN1) |
Prędkości przekraczania |
Spragnij miejsca
|
NIE. klipów
|
Nie. gałązek |
Waga | ||||||
Nimax2) | namax3) | Øa+0,008 -0,005 |
Øc ± 0,013 | emin | Ødmin | Øbmax | ||||||
[Nm] | [min-1] | [min -1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |||
DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38,885 | 8,33±0,075 | 10 | 50 | 15 | – | 12 | 0,03 |
DC2776-N | 119 | 6900 | 3400 | 27,762 | 44,422 | 8,33±0,075 | 13,5 | 58 | 18 | – | 14 | 0,055 |
DC3034-N | 124 | 6300 | 3100 | 30,34 | 47 | 8,33±0,075 | 13,5 | 62 | 20 | – | 14 | 0,06 |
DC3175(3C)-N | 159 | 6000 | 3000 | 31,75 | 48,41 | 8,33±0,075 | 13,5 | 63 | 21 | 3 | 16 | 0,06 |
DC3809A-N | 275 | 5000 | 2500 | 38,092 | 54,752 | 8,33±0,075 | 16 | 71 | 25 | – | 18 | 0,085 |
DC4127(3C)-N | 224 | 4600 | 2300 | 41,275 | 57,935 | 8,33±0,075 | 13,5 | 75 | 27 | 3 | 18 | 0,09 |
DC4445A-N | 363 | 4300 | 2100 | 44,45 | 61,11 | 8,33±0,1 | 16 | 79 | 29 | – | 20 | 0,095 |
DC4972(4C)-N | 306 | 3800 | 1900 | 49,721 | 66,381 | 8,33±0,1 | 13,5 | 86 | 33 | 4 | 22 | 0,1 |
DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 16 | 92 | 36 | – | 24 | 0,11 |
DC5476A(4C)-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 16 | 92 | 36 | 4 | 24 | 0,13 |
DC5476B(4C)-N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 21 | 92 | 36 | 4 | 24 | 0,18 |
DC5476C(4C)-N | 990 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 25,4 | 92 | 36 | 4 | 24 | 0,2 |
DC5776A-N | 604 | 3300 | 1600 | 57,76 | 74,42 | 8,33±0,1 | 16 | 98 | 38 | – | 26 | 0,11 |
DC6334B-N | 806 | 3000 | 1500 | 63,34 | 80 | 8,33±0,1 | 21 | 104 | 42 | – | 26 | 0,175 |
DC7221(5C)-N | 675 | 2600 | 1300 | 72,217 | 88.877 | 8,33±0,1 | 13,5 | 115 | 48 | 5 | 30 | 0,14 |
DC7221B-N | 1279 | 2600 | 1300 | 72,217 | 88.877 | 8,33±0,1 | 21 | 115 | 48 | – | 30 | 0,185 |
DC7221B(5C)-N | 1279 | 2600 | 1300 | 72,217 | 88.877 | 8,33±0,1 | 21 | 115 | 48 | 5 | 30 | 0,21 |
DC7969C(5C)-N | 2038 | 2400 | 1200 | 79.698 | 96,358 | 8,33±0,1 | 25,4 | 124 | 53 | 5 | 34 | 0,28 |
DC8334C-N | 2055 | 2300 | 1100 | 83,34 | 100 000 | 8,33±0,1 | 25,4 | 132 | 55 | – | 34 | 0,27 |
DC8729A-N | 1250 | 2200 | 1100 | 87,29 | 103.96 | 8,33±0,1 | 16 | 134 | 58 | – | 34 | 0,165 |
DC10323A(5C)*-N | 1612 | 1800 | 900 | 103.231** | 119,891 | 8,33±0,1 | 16 | 155 | 68 | 5 | 40 | 0,205 |
DC12334C*-N | 4800 | 1500 | 750 | 123,340** | 140.000 | 8,33±0,1 | 25,4 | 184 | 80 | – | 50 | 0,4 |
DC12388C(11C) | 4875 | 1500 | 750 | 123,881 | 142,88 | 9,50±0,1 | 25,4 | 186 | 80 | 11 | 44 | 0,4 |
UWAGI
1) T max = 2 × T KN
» Patrz Wybór na stronach od 12 do 19
2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenie wyścigu zewnętrznego
*) Wewnętrzny kołnierz centrujący koszyk znajduje się po przeciwnej stronie
strona
**) Dopuszczalne rozszerzenie tolerancji do ± 0,013
Przykład montażu
