| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | GN130 |
GN130 Łożysko oporowe z wałkiem wolnobiegowymSprzęgło jednokierunkowe GN.pdf
Cecha łożyska jednokierunkowego
Sprzęgło jednokierunkowe serii GN to rodzaj wolnoobrotowego urządzenia zatykającego typu rolkowego, często z reduktorem,używany w
przenośnik taśmowy, wciągnik, bęben elektryczny i inne wymagają urządzenia zwrotnego.
Szybki brak powrotu, mała odległość do tyłu, długa żywotność, może wytrzymać moment obrotowy.
Dane techniczne zŁożysko oporowe
| Przedmiot | GN130 |
| Materiał | GCr15 |
| Średnica otworu | 130 mm |
| Średnica zewnętrzna | 175 mm |
| Szerokość | 170 mm |
| Moment obrotowy | 13700 Nm |
| Waga | 120 kg |
| Pakiet | Pudełko kartonowe, drewniane pudełko lub jako twoje wymagania |
Wymiar i pojemnośćŁożysko oporowe
| Rodzaj | Moment obrotowy | Średnica otworuMaks. | Rozmiar | Waga | Zalecany odpowiedni reduktor | ||||||||
| TKN | ødH7 | bxt | C | L | B | C1 | B1 | H | H1 | D1 | kg | ||
| Nm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |||
| GN110 | 6770 | 110 | 32X6,7 | 400 | 450 | 140 | 90 | 140 | 160 | 310 | ø21 | 89,4 | ZQ650 |
| ZQ750 | |||||||||||||
| GN130 | 13700 | 130 | 36X7,4 | 430 | 480 | 170 | 120 | 180 | 175 | 340 | 120 | ZQ850 | |
| GN140 | 13700 | 140 | 36X7,4 | 430 | 480 | 170 | 120 | 190 | 175 | 340 | 105 | ZQ85 | |
| GN150 | 22800 | 150 | 40X8,7 | 510 | 580 | 190 | 170 | 230 | 215 | 420 | ø26 | 186 | ZQ1000 |
| GN170 | 22800 | 170 | 40X8,7 | 510 | 580 | 190 | 170 | 250 | 215 | 420 | 182 | ZL100 | |
| GN200 | 47600 | 200 | 45X9,9 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | ø32 | 352 | ZL115 |
| GN220 | 47600 | 220 | 50X11,2 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | 339 | 130 zł | |

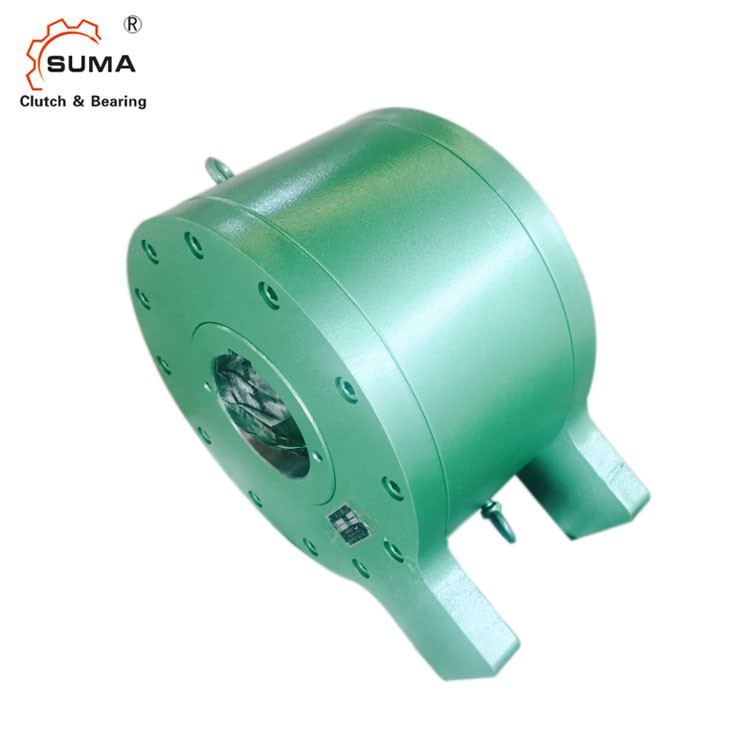

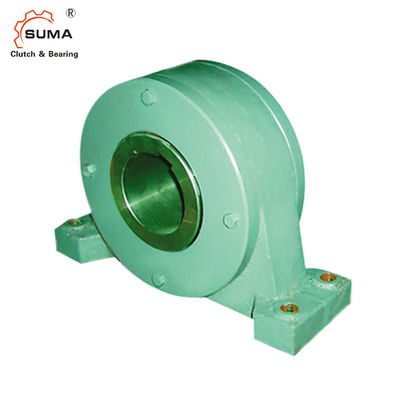

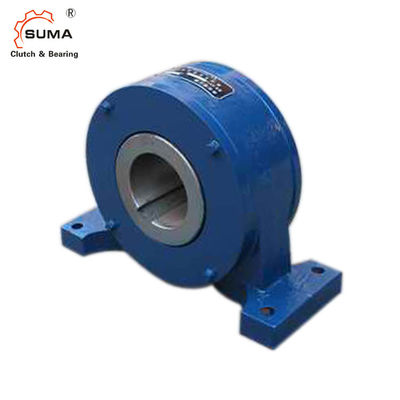

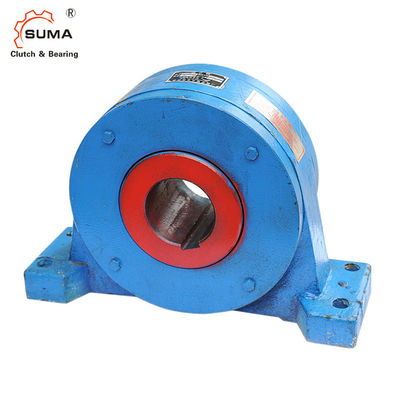

Obraz łożyska sprzęgła jednokierunkowego GN
Zastosowanie łożyska wstecznego GN
