| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | AV20 AV25 |

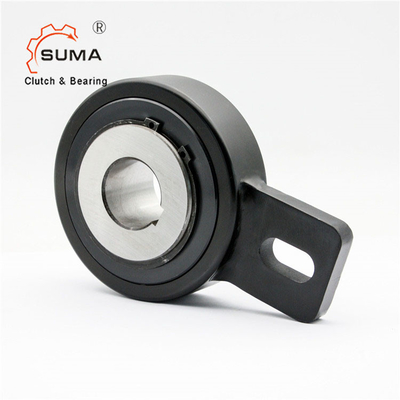

AV20 AV25 Łożysko sprzęgła jednokierunkowego z blokadą jednokierunkową do systemu przenośnikowego
Cechy sprzęgła jednokierunkowego
Typ AV20 Backstop Clutch to wolnobieg typu rolkowego.Jest samowystarczalny, centrowany przez łożyska ślizgowe dla niskich prędkości obrotowych i uszczelniony za pomocą metalowych uszczelek labiryntowych chronionych tarczą. Towary szeroko stosowane w windach, przenośnikach, podnośnikach zbożowych itp.
Urządzenie dostarczane jest nasmarowane smarem, gotowe do montażu w pozycji poziomej lub pionowej.
Wykorzystywany głównie jako blokada jednokierunkowa, moment obrotowy jest wysoki, co zapewnia minimalne zapotrzebowanie na miejsce.
Ramię reakcyjne i łożyska nie mogą być wstępnie naprężone.Konstrukcja rolki sprawia, że typ AV jest idealny do lekkich zastosowań indeksujących.
P
Wymiary i pojemnościsprzęgła cofania
| Rodzaj | Rozmiar | TKN1) | Prędkość wybiegu | Waga | Przeciągnij moment obrotowy | ||||||||||
| AV | dH7 | Nimaks | D | D2 | L1 | L | B | F | bB11 | N | mi | f | TR | ||
| [mm] | [Nm] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1,5 | 8,7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24,5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23,5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22,5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 | |
Przykład montażu
Kinosprzęgła cofania
