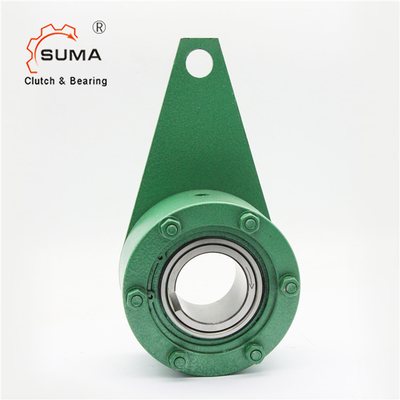

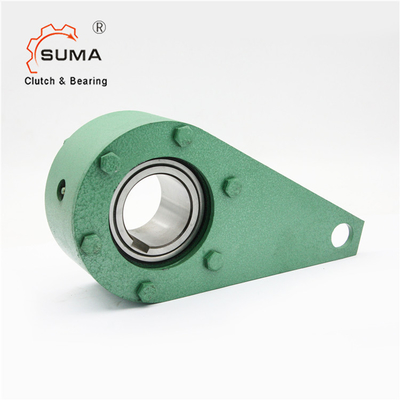

NJ95 NYD95 ND80 Holdback Wolnobieg Sprzęgło jednokierunkowe
Cechy NYD NJ Backstop
Backstop NJ(NYD,ND) z ramieniem reakcyjnym są bez podparcia łożysk kulkowych.Sprzęgła jednokierunkowe są umieszczone na wałach przelotowych lub na końcach wałów.
Backstop NJ są używane jako:
Backstopydo zastosowań o niskiej prędkości.
Przeznaczone są do stosowania w układach przenośników taśmowych pochyłych, windach i pompach.Uszczelki takonitowe chronią ograniczniki, gdy warunki są brudne i zakurzone.
MODELE NJ65-NJ450
Wymiary i pojemności
Rodzaj | Ładowność | Maks. wyścig wewnętrznyPrędkość | Przeciągnij moment obrotowy | Nudziarz | Rozmiar (mm) | Waga | ||||||||
Nm | obr/min | Nm | mm | A | B | D | H | h1 | h | L | L1 | kg | ||
ND16 (NJ65) | 1600 | 150 | 4 | 50-65 | 50 | 6 | 160 | 226 | 16 | 13,5 | 30 | 85 | 106 | 13,5 |
ND25 (NJ75) | 2500 | 5 | 60-75 | 65 | 170 | 269 | 19 | 16,5 | 35 | 16,1 | ||||
ND60 (NJ85) | 6000 | 8 | 70-85 | 95 | 9 | 210 | 329 | 29 | 20,5 | 45 | 110 | 135 | 29,2 | |
ND80 (NJ95) | 8000 | 10 | 80-95 | 105 | 230 | 382 | 32 | 55 | 138 | 37,2 | ||||
ND110 (NJ110) | 11000 | 15 | 90-110 | 110 | 12 | 270 | 425 | 40 | 26 | 60 | 141 | 46,2 | ||
ND160 (NJ130) | 16000 | 100 | 20 | 100-130 | 120 | 320 | 506 | 36 | 65 | 130 | 161 | 82,8 | ||
ND250 (NJ160) | 25000 | 35 | 120-160 | 120 | 20 | 360 | 612 | 32 | 31 | 140 | 183 | 125 | ||
ND380 (NJ200) | 38000 | 45 | 160-200 | 130 | 430 | 623 | 43 | 41 | 70 | 160 | 207 | 180 | ||
ND500 (NJ220) | 50000 | 80 | 75 | 160-220 | 238 | 259 | 500 | 820 | 80 | - | 230 | 303 | 351 | |
ND650 (NJ230) | 65000 | 80 | 85 | 180-240 | 260 | 279 | 540 | 900 | 90 | - | 250 | 323 | 525 | |
ND900 (NJ250) | 90000 | 50 | 95 | 180-250 | 288 | 323 | 600 | 1000 | 100 | - | 290 | 367 | 675 | |
ND1250 (NJ270) | 125000 | 100 | 200-270 | 298 | 650 | 1100 | 110 | - | 737 | |||||
ND1800 (NJ300) | 180000 | 110 | 230-300 | 356 | 335 | 780 | 1300 | 135 | - | 290 | 392 | 1123 | ||
ND2700 (NJ320) | 270000 | 140 | 250-320 | 386 | 345 | 850 | 1500 | 135 | 320 | 412 | 1425 | |||
ND3200 (NJ350) | 320000 | 160 | 250-350 | 414 | 360 | 930 | 1600 | 135 | 360 | 426 | 1955 | |||
ND5200 (NJ420) | 520000 | 220 | 320-420 | 474 | 484 | 1030 | 1800 | 165 | 450 | 550 | 2930 | |||
ND7000 (NJ450) | 700000 | 250 | 350-450 | 526 | 494 | 1090 | 2000 | 165 | 480 | 574 | 3380 |
Montowanie
Tylny moment napędowy jest ograniczany przez ramię reakcyjne.Ramię reakcyjne nie może być zaciśnięte na miejscu.Musi mieć luz 0,5 cala w kierunku osiowym i promieniowym.
Ograniczniki NJ są dostarczane z luzem.Śruby ustalające na pierścieniu wewnętrznym służą do utrzymywania osiowego, kołnierze wału nie są wymagane.
Zdjęcia
