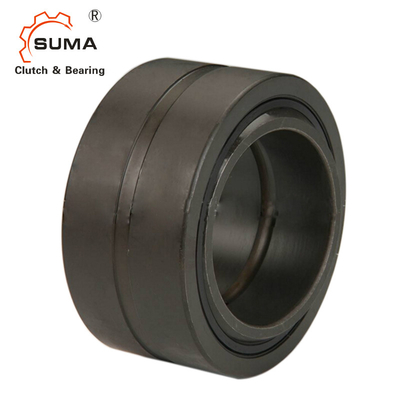

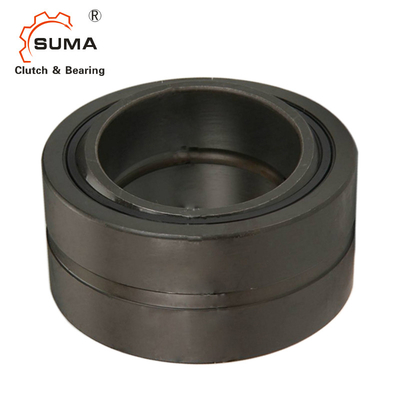

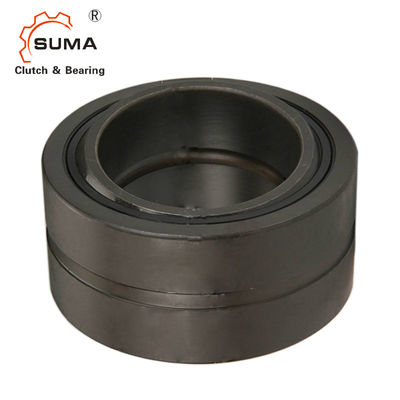

Łożysko ślizgowe przegubowe samonastawne serii GEZ GEZ63ES GEZ63ES-2RS
Cechy sferycznego łożyska ślizgowego
Konstrukcja łożyska ślizgowego przegubowego jest prostsza niż łożyska tocznego, które składa się głównie z pierścienia wewnętrznego z zewnętrzną powierzchnią sferyczną i pierścienia zewnętrznego z wewnętrzną powierzchnią sferyczną.
Łożyska ślizgowe przegubowe są zwykle używane do ruchu wahadłowego z małą prędkością (tj. ruchu kątowego).Ponieważ powierzchnia ślizgowa jest kulista, może ona również wykonywać ruch przechylny (tj. ruch samonastawny) w pewnym zakresie kątów.
Łożyska sferyczne są szeroko stosowane w inżynieryjnych cylindrach hydraulicznych, kuciu obrabiarek, maszynach inżynieryjnych, urządzeniach automatyki, amortyzatorach samochodowych, maszynach do konserwacji wody i innych gałęziach przemysłu.Sferyczne łożysko ślizgowe jest sferycznym łożyskiem ślizgowym, a podstawowy typ składa się z pierścieni wewnętrznych i zewnętrznych ze sferycznymi sferycznymi powierzchniami styku ślizgowego.W zależności od konstrukcji i typu może przenosić jednocześnie obciążenia promieniowe, osiowe lub kombinowane obciążenia promieniowe i osiowe.
Wymiary i pojemności
Numer części | Średnica otworu | Średnica zewnętrzna | Szerokość kuli | Szerokość wyścigu | Statyczne obciążenia promieniowe | Dynamiczne obciążenia promieniowe | Waga | ||
Bez uszczelek | Z uszczelkami | Cal | Cal | Cal | Cal | LBS | LBS | LBS | |
1 | GEZ12ES | - | 0,5 | 0,875 | 0,437 | 0,375 | 9,337 | 3156 | 0,044 |
2 | GEZ15ES | - | 0,625 | 1.0625 | 0,547 | 0,469 | 14,732 | 4864 | 0,077 |
3 | GEZ19ES | GEZ19ES-2RS | 0,75 | 1,25 | 0,656 | 0,562 | 20.927 | 7089 | 0,121 |
4 | GEZ22ES | GEZ22ES-2RS | 0,875 | 1.4375 | 0,765 | 0,656 | 28,573 | 9565 | 0,187 |
5 | GEZ25ES | GEZ25ES-2RS | 1 | 1,625 | 0,875 | 0,75 | 37,359 | 12605 | 0,265 |
6 | GEZ31ES | GEZ31ES-2RS | 1,25 | 2 | 1,093 | 0,937 | 58,507 | 19468 | 0,507 |
7 | GEZ34ES | GEZ34ES-2RS | 1,375 | 2.1875 | 1.187 | 1,031 | 69,756 | 23404 | 0,772 |
8 | GEZ38ES | GEZ38ES-2RS | 1,5 | 2.4375 | 1,312 | 1.125 | 84,379 | 28129 | 0,926 |
9 | GEZ44ES | GEZ44ES-2RS | 1,75 | 2,8125 | 1,531 | 1,312 | 114,752 | 38255 | 1,41 |
10 | GEZ50ES | GEZ50ES-2RS | 2 | 3.1875 | 1,75 | 1,5 | 150.754 | 50508 | 2,05 |
11 | GEZ57ES | GEZ57ES-2RS | 2,25 | 3,5625 | 1.969 | 1,687 | 191.251 | 63002 | 2,87 |
12 | GEZ63ES | GEZ63ES-2RS | 2,5 | 3,9375 | 2.187 | 1,875 | 234.007 | 77629 | 4,08 |
13 | GEZ69ES | GEZ69ES-2RS | 2,75 | 4,375 | 2,406 | 2,062 | 285.752 | 95628 | 5.29 |
14 | GEZ76ES | GEZ76ES-2RS | 3 | 4,75 | 2,625 | 2,25 | 337,506 | 112505 | 6.84 |
15 | GEZ82ES | GEZ82ES-2RS | 3,25 | 5,125 | 2,844 | 2,437 | 396,09 | 131626 | 8.38 |
16 | GEZ88ES | GEZ88ES-2RS | 3,5 | 5,5 | 3.062 | 2,625 | 459.001 | 153003 | 10.58 |
17 | GEZ95ES | GEZ95ES-2RS | 3,75 | 5,875 | 3.281 | 2,812 | 531.004 | 175507 | 12.79 |
18 | GEZ101ES | GEZ101ES-2RS | 4 | 6.25 | 3,5 | 3 | 596.256 | 202508 | 15.44 |
19 | GEZ114ES | GEZ114ES-2RS | 4,5 | 7 | 3,937 | 3.375 | 765.002 | 252006 | 21,61 |
20 | GEZ120ES | GEZ120ES-2RS | 4,75 | 7.375 | 4.156 | 3,562 | 843,754 | 281254 | 25,36 |
21 | GEZ127ES | GEZ127ES-2RS | 5 | 7,75 | 4,375 | 3,75 | 933,755 | 315009 | 29,76 |
22 | GEZ152ES | GEZ152ES-2RS | 6 | 8.75 | 4,75 | 4.125 | 1170.002 | 389257 | 38,59 |
