Łożysko oporowe
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | FON127SF |

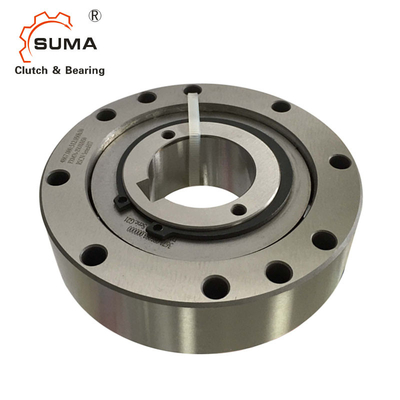

Seria FON Sprag Typ łożyska jednokierunkowego z wolnym kołem FON72SF FON127SF
Cecha łożyska cofania wolnego koła FON
Zintegrowane wolnobiegi FON to wolnobiegi sprężynowe bez podparcia łożysk.Wolnobiegi FON są używane jako:
Backstopy
Sprzęgła jednokierunkowe
Indeksowanie wolnobiegów
Oprócz typu standardowego dostępne są dwa inne typy zapewniające wydłużony okres użytkowania i
dokładność indeksowania.Momenty nominalne do 25 000 Nm.Otwory do 155 mm.Dostępnych jest wiele standardowych otworów.
Wymiar i pojemnośćŁożysko sprzęgła jednokierunkowego FON
| Rozmiar wolnobiegu | Rodzaj |
Nominalny moment obrotowy MN Nm |
Maks.prędkość Pierścień wewnętrzny przekroczenia min-1 |
Pierścień zewnętrzny przekroczenia min-1 |
Rodzaj |
Nominalny moment obrotowy MN Nm |
Maks.prędkość Pierścień wewnętrzny przekroczenia min-1 |
Pierścień zewnętrzny przekroczenia min-1 |
Rodzaj |
Nominalny t orque MN Nm |
Oderwanie rozgałęźnika przy prędkości pierścienia zewnętrznego min-1 |
Maks.prędkość Pierścień zewnętrzny przekroczenia min-1 |
Napędy pierścienia wewnętrznego min-1 |
| FON37 | SF | 220 | 2 500 | 2600 | SFT | 220 | 2 500 | 2600 | SFZ | 180 | 2 900 | 3700 | 340 |
| FON44 | SF | 315 | 1 900 | 2 200 | SFT | 315 | 1 900 | 2 200 | SFZ | 250 | 2 250 | 3 000 | 320 |
| FON57 | SF | 630 | 1400 | 1 750 | SFT | 630 | 1400 | 1 750 | SFZ | 630 | 2 000 | 2 200 | 560 |
| FON72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | SFZ | 1 250 | 1 550 | 1 850 | 488 |
| FON82 | SF | 1 900 | 1 025 | 1 450 | SFT | 1 900 | 1 025 | 1 450 | SFZ | 1700 | 1 450 | 1 600 | 580 |
| FON107 | SF | 2800 | 880 | 1 250 | SFT | 2800 | 880 | 1 250 | SFZ | 2 500 | 1 300 | 1 350 | 520 |
| FON 127 | SF | 6 300 | 800 | 1 150 | SFT | 6 300 | 800 | 1 150 | SFZ | 5 000 | 1 200 | 1 200 | 480 |
| FON 140 | SF | 10000 | 750 | 1 100 | SFT | 10000 | 750 | 1 100 | SFZ | 10000 | 950 | 1 150 | 380 |
| FON 170 | SF | 16 000 | 700 | 1 000 | SFT | 16 000 | 700 | 1 000 | SFZ | 14 000 | 880 | 1 000 | 352 |
| FON 200 | SF | 25 000 | 630 | 900 | SFT | 25 000 | 630 | 900 | SFZ | 20 000 | 680 | 900 | 272 |
| Rozmiar wolnobiegu | Znudzony | Maks. | A | B | D | F | G** | J | L | P | T | Z** | Waga | ||
| Standard | |||||||||||||||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg | |||
| FON 37 | 20 | 25* | 18,5 | 25 | 85 | 55 | M 6 | 37 | 35 | 0,5 | 70 | 6 | 0,8 | ||
| FON 44 | 25 | 32* | 18,5 | 25 | 95 | 62 | M 6 | 44 | 35 | 0,5 | 80 | 8 | 1,0 | ||
| FON 57 | 30 | 35 | 40 | 42* | 23,5 | 30 | 110 | 75 | M8 | 57 | 45 | 0,5 | 95 | 8 | 1,7 |
| FON 72 | 45 | 55* | 29,5 | 38 | 132 | 90 | M8 | 72 | 60 | 1,0 | 115 | 12 | 3,0 | ||
| FON 82 | 50 | 55 | 65* | 31,0 | 40 | 145 | 100 | M 10 | 82 | 60 | 1,0 | 125 | 12 | 4,0 | |
| FON 107 | 70 | 85* | 33,0 | 45 | 170 | 125 | M 10 | 107 | 65 | 1,0 | 150 | 12 | 6,0 | ||
| FON 127 | 90 | 100* | 58,0 | 68 | 200 | 145 | M 12 | 127 | 75 | 1,0 | 180 | 12 | 11,5 | ||
| FON 140 | 100 | 115* | 58,0 | 68 | 250 | 180 | M 16 | 140 | 75 | 1,0 | 225 | 12 | 17,0 | ||
| FON 170 | 120 | 140* | 60,0 | 70 | 290 | 210 | M 16 | 170 | 75 | 1,0 | 258 | 16 | 24,0 | ||
| FON 200 | 140 | 155 | 73,0 | 85 | 320 | 240 | M 16 | 200 | 85 | 1,5 | 288 | 16 | 34,0 | ||
Montowanie
Zintegrowane wolnobiegi FON są bez podparcia łożysk.Koncentryczne wyrównanie wewnętrznego i
pierścień zewnętrzny musi być dostarczony przez klienta.Dopuszczalne bicie (TIR) musi wynosić
zauważony.Zintegrowany FON z wolnym kołem jest wyśrodkowany przez zewnętrzną szynę F na części mocującej klienta i przykręcony do niej.Tolerancja średnicy pilota części mocującej musi wynosić ISO h6.Tolerancja wału musi wynosić ISO h6 lub j6.
Smarowanie
W przypadku typu z oderwaniem sprężyny Z, przy prędkościach przekraczających prędkość oderwania sprężyny, nie
wymagane jest specjalne smarowanie;wolne koło działa bezobsługowo.Podczas pracy
poniżej prędkości podnoszenia sprężyny należy zapewnić smarowanie olejem o określonej jakości.
