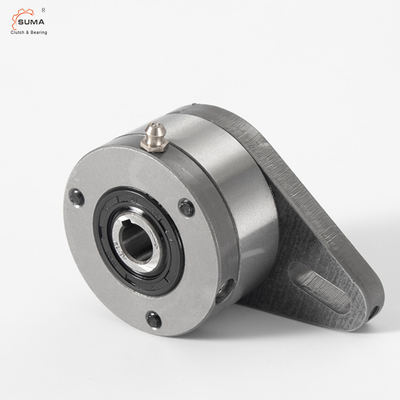

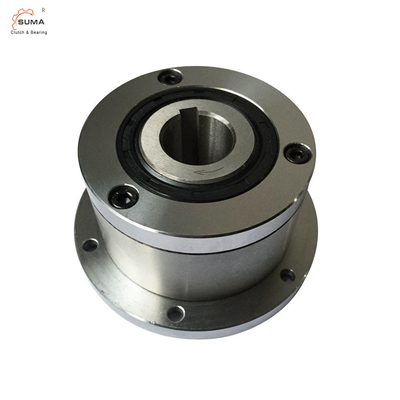

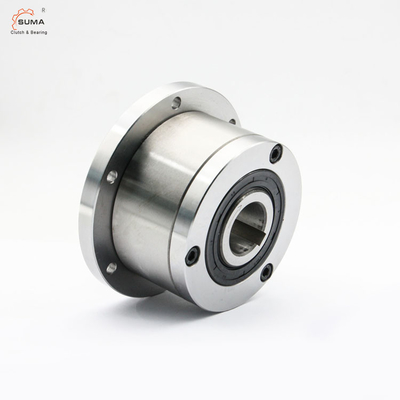

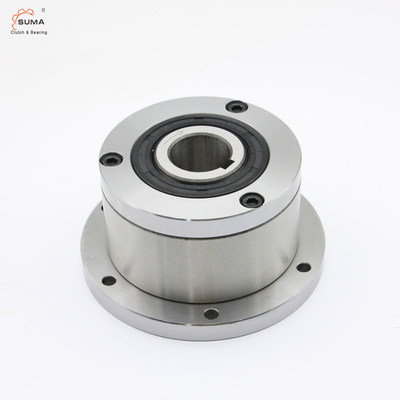

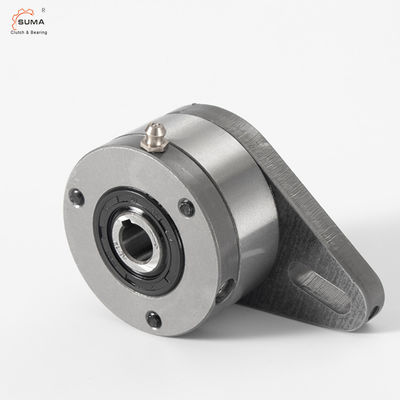

GLP...F7D7 Płaszczyzna łącznik z oponą łącznika GLP30F7D7
Cechy
Wolne koła typu GL mają 160... łożyska kulkowe, które są używane do skupiania wewnętrznego biegu z zewnętrznym.siły momentu obrotowego są przekazywane z wału do wewnętrznego bieguna za pomocą klucza, a z zewnętrznego bieguna do obszaru zewnętrznego za pomocą śrub. tolerancje wału muszą wynosić h6 lub j6 i tolerancje klucza zewnętrznego biegu h7. lub tłuszcz lub olej należy stosować do wolnych kół przed uruchomieniem, zgodnie z instrukcjami podanymi na stronie 12.Każde koło jest wyposażone w dwa papierowe uszczelki, które muszą być umieszczone między zewnętrznym biegiem i kołnierzykamiJeśli nie zostaną użyte, wolne koło może zostać poważnie uszkodzone.
Wymiary i możliwości
Model nr. | dH7 | Dh6 | L | L2 | s | Dg | bH8 | t | Prędkość obrotu | Moment obrotowy | Waga | |
mm | mm | mm | mm | mm | mm | mm | mm | Wewnętrzna rasa | Wyścig zewnętrzny | Nm | Kilogramowo | |
GLP 12 F7-D7 | 12 | 62 | 42 | 20 | 10 | 70 | 4 | 2 | 4000 | 5600 | 55 | 1 |
GLP 15 F7-D7 | 15 | 68 | 52 | 28 | 11 | 76 | 5 | 3 | 3700 | 5300 | 125 | 1.4 |
GLP 20 F7-D7 | 20 | 75 | 57 | 34 | 10.5 | 84 | 6 | 3.5 | 2700 | 4600 | 181 | 1.9 |
GLP 25 F7-D7 | 25 | 90 | 60 | 35 | 11.5 | 99 | 8 | 4 | 2200 | 3600 | 288 | 2.8 |
GLP 30 F7-D7 | 30 | 100 | 68 | 43 | 11.5 | 109 | 8 | 4 | 1800 | 3300 | 500 | 3.7 |
GLP 35 F7-D7 | 35 | 110 | 74 | 45 | 13.5 | 119 | 10 | 5 | 1500 | 3000 | 735 | 4.7 |
GLP 40 F7-D7 | 40 | 125 | 86 | 53 | 15.5 | 135 | 12 | 5 | 1200 | 2600 | 1040 | 7.1 |
GLP 45 F7-D7 | 45 | 130 | 86 | 53 | 15.5 | 140 | 14 | 5.5 | 1000 | 2400 | 1125 | 7.4 |
GLP 50 F7-D7 | 50 | 150 | 94 | 64 | 14 | 160 | 14 | 5.5 | 850 | 2200 | 2125 | 10.4 |
GLP 55 F7-D7 | 55 | 160 | 104 | 66 | 18 | 170 | 16 | 6 | 750 | 2000 | 2625 | 13.4 |
GLP 60 F7-D7 | 60 | 170 | 114 | 78 | 17 | 182 | 18 | 7 | 650 | 1900 | 3500 | 15.9 |
GLP 70 F7-D7 | 70 | 190 | 134 | 95 | 18.5 | 202 | 20 | 7.5 | 550 | 1700 | 5750 | 20.8 |
GLP 80 F7-D7 | 80 | 210 | 144 | 100 | 21 | 222 | 22 | 9 | 500 | 1600 | 8500 | 27.1 |
GLP 90 F7-D7 | 90 | 230 | 158 | 115 | 20.5 | 242 | 25 | 9 | 450 | 1500 | 14500 | 40 |
GLP 100 F7-D7 | 100 | 270 | 182 | 120 | 30 | 282 | 28 | 10 | 350 | 1250 | 20000 | 67 |
GLP 120 F7-D7 | 120 | 310 | 202 | 140 | 30 | 322 | 32 | 11 | 300 | 1100 | 25000 | 82 |
GLP 130 F7-D7 | 130 | 310 | 212 | 152 | 29 | 322 | 32 | 11 | 250 | 1000 | 31250 | 94 |
GLP 150 F7-D7 | 150 | 400 | 246 | 180 | 32 | 412 | 36 | 12 | 200 | 800 | 70000 | 187 |
