Łożysko sprzęgła jednokierunkowego
>
|
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | UHF20 UHF25 |

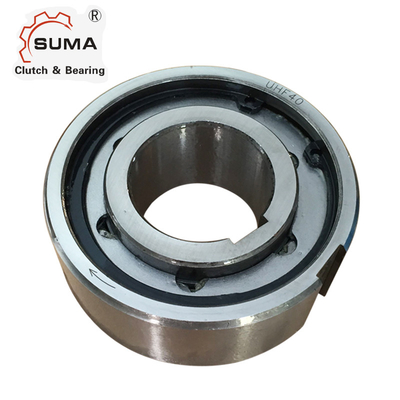

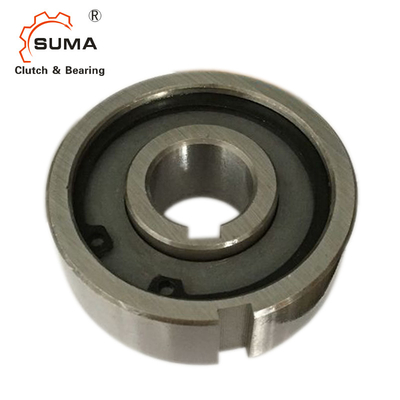

Seria UHF UHF20 UHF25 Łożyska jednokierunkowe sprzęgło krzywkowe
Cechy
Seria UHF to bezłożyskowe koło zębate typu sprężynowego.Łożyska są podporą obciążenia osiowego i promieniowego.Smarowanie i uszczelnienie musi być również zapewnione przez instalację.
Bieżnia wewnętrzna jest osadzona na wale.Bieżnia zewnętrzna ma dodatnią tolerancję n6, aby zapewnić pasowanie wtłaczane w obudowie H7.
Wymiary i pojemności
| Rodzaj | Wymiar | Wpust (zewnętrzny) dzwonić) |
Wpust (pierścień wewnętrzny) | Nominalny moment obrotowy Nm |
Waga kg |
||
| d | D | B | B×t | B1×t1 | |||
| UHF12 | 12 | 37 | 20 | 6×2,5 | 4×1,7 | 42 | 0,115 |
| UHF14 | 14 | 42 | 19 | 5×1,6 | 5×2,3 | 46 | 0,139 |
| UHF16 | 16 | 42 | 19 | 5×1,6 | 5×1,7 | 47 | 0,132 |
| UHF17 | 17 | 47 | 19 | 6×2 | 5×2,3 | 75 | 0,167 |
| UHF18 | 18 | 60 | 20 | 6×2,5 | 6×2,5 | 105 | 0,287 |
| UHF20 | 20 | 60 | 20 | 6×2,5 | 6×2,7 | 105 | 0,277 |
| UHF25 | 25 | 62 | 24 | 8×2,5 | 8×2 | 142 | 0,285 |
| UHF30 | 30 | 72 | 27 | 10×2,6 | 8×2 | 227 | 0,513 |
| UHF35 | 35 | 80 | 31 | 12×4 | 10×2,5 | 230 | 0,718 |
| UHF40 | 40 | 80 | 39 | 12×2,8 | 10×2,5 | 429 | 0,823 |
| UHF45 | 45 | 105 | 36 | 14×3 | 10×3 | 572 | 1,6 |
| UHF50 | 50 | 130 | 36 | 14×5 | 14×3,8 | 690 | 2,49 |
| UHF60 | 60 | 130 | 46 | 14×5 | 14×3,5 | 1030 | 2.88 |
| UHF70 | 70 | 150 | 46 | 14×5 | 14×3,5 | 1470 | 4,6 |
| UHF90 | 90 | 180 | 90 | -- | 25×5,4 | 3281 | 11.11 |
UWAGI
ASNU8-12, rowek wpustowy ASNU200 wg DIN 6885. 1,
inne rozmiary wg DIN 6885.3
1) T max = 2 &razy;T KN
2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenie wyścigu zewnętrznego
Przykład montażu
