Łożysko sprzęgła wałeczkowego
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | AS40 |

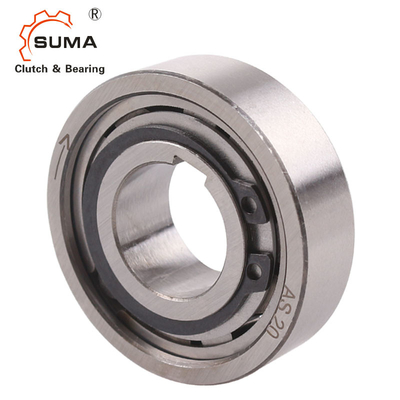

AS Series AS40 40*80*18MM typu rolkowego jednokierunkowe sprzęgło wolnobiegowe
Cechy
Typ AS jest wolnobiegiem rolkowym bez łożyska.Łożyska są wymagane do przenoszenia obciążeń osiowych i promieniowych.Instalacja musi również zapewnić smarowanie i uszczelnienie.Nominalne wymiary zewnętrzne są takie same jak w przypadku łożysk kulkowych serii 62....
Typowym układem jest zainstalowanie tego typu obok łożyska serii 62 w tych samych tolerancjach położenia, jak pokazano na następnej stronie.Bieżnia wewnętrzna jest osadzona na wale (z wyjątkiem otworu 6 mm).
Bieżnia zewnętrzna ma dodatnią tolerancję r6, aby zapewnić pasowanie na wcisk w obudowie H7.Obudowa zewnętrzna musi być wystarczająco mocna
Nie rozszerzać po montażu.Ta konstrukcja może akceptować niewspółosiowość bieżni wewnętrznej i zewnętrznej o ±S/2.
Wymiary i pojemności
| Rodzaj | Rozmiar |
TKN1) |
Prędkości przekraczania |
Waga
|
Przeciągnij moment obrotowy | |||||||
| AS (NSS) | dH7 | Nimax2) | namax3) | Dr6 | D5 | L | s | mi | f | TR | ||
| [mm] | [Nm] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
| 6 | 2,1 | 5000 | 7500 | 19 | 15,8 | 6 | 0,3 | 0,6 | 0,3 | 0,01 | 0,18 | |
| 8 | 3,8 | 4300 | 6500 | 24 | 20 | 8 | 1,3 | 0,6 | 0,6 | 0,02 | 0,24 | |
| 10 | 6,8 | 3500 | 5200 | 30 | 25,9 | 9 | 1,3 | 0,6 | 0,6 | 0,03 | 0,36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1,3 | 0,6 | 0,6 | 0,04 | 0,48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1,4 | 0,6 | 0,6 | 0,05 | 0,7 | |
| 20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2,4 | 0,8 | 0,8 | 0,12 | 1,4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45,9 | 15 | 2,4 | 0,8 | 0,8 | 0,14 | 2,4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2,4 | 0,8 | 1 | 0,22 | 7,8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2,5 | 0,8 | 1 | 0,31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2,5 | 0,8 | 1 | 0,39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2,5 | 1.2 | 1 | 0,44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2,5 | 1.2 | 1 | 0,49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2,5 | 1.2 | 1 | 0,66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2,5 | 1.2 | 1,5 | 0,81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2,5 | 1.2 | 1,5 | 1,41 | 58 | |
UWAGI:
AS6 bez wpustu.ØD = -0-0,009
Rowek wpustowy AS8-12 zgodny z DIN 6885.1.
Inne rozmiary wg DIN 6885.3
1) T max = 2 × T KN
2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenie wyścigu zewnętrznego
Wymiary montażowe są identyczne jak w przypadku łożysk kulkowych serii 62
Przykład montażu
