Łożysko sprzęgła jednokierunkowego
>
|
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | USNU60 |

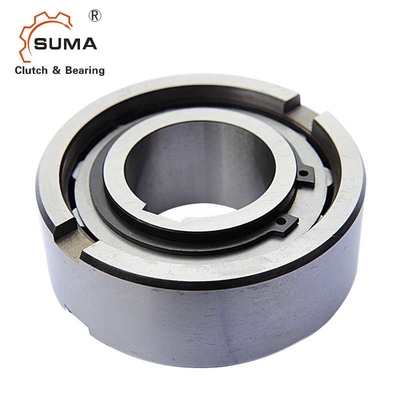

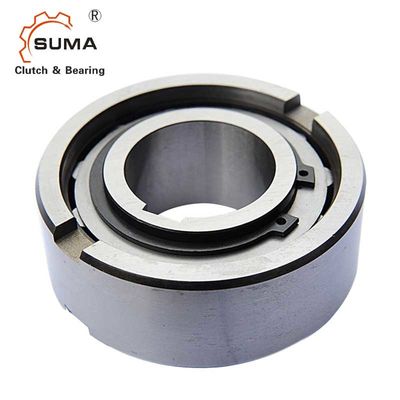

Seria USNU Łożyska jednokierunkowe z sprzęgłem wałeczkowym USNU60
Cechy
Wolnobiegi serii USNU nie są samocentrujące.Dlatego konieczne jest umieszczenie jednego lub dwóch łożysk obok wolnego koła, aby bieżnia zewnętrzna mogła obracać się centralnie względem bieżni wewnętrznej.
Wolnobiegi USNU mają łożyska kulkowe o takich samych wymiarach jak seria 63...
Siły momentu obrotowego są przenoszone z wału na bieżnię wewnętrzną za pomocą wpustu oraz z bieżni zewnętrznej na osadzenie za pomocą przednich ściągaczy lub za pomocą pasowania ciasnego, jeżeli tolerancja osadzenia wynosi K6.
Tolerancja wału musi wynosić h6 lub j7;tolerancje dla gniazda muszą wynosić H7 lub F7.
Gdy ściągacze przednie nie są używane, tolerancja osadzenia powinna wynosić K6.
Przed oddaniem do użytku wolnobiegów należy nasmarować odpowiednimi smarami zgodnie z instrukcjami podanymi na stronie 12. Smarowanie olejem jest niezbędne, gdy osiągnięta zostanie duża liczba obrotów w położeniu neutralnym.
Dane techniczne
Wymiary i pojemności
| Rodzaj | Rozmiar |
TKN1) |
Wybieg Prędkości |
Waga
|
Przeciągnij moment obrotowy | |||||||||
|
USNU |
dH7 | Nimax2) | namax3) | Dn6 | D5 | L | b | t | s | mi | f | TR | ||
| [mm] | [Nm] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,07 | 1,6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,06 | 1,6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1,8 | 2,4 | 0,8 | 0,3 | 0,11 | 1,9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2,3 | 2,4 | 1.2 | 0,8 | 0,15 | 1,9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2,3 | 2,4 | 1.2 | 0,8 | 0,19 | 1,9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2,8 | 2,4 | 1.2 | 0,8 | 0,38 | 5,6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2,5 | 2,4 | 1,8 | 1 | 0,54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3,5 | 2,4 | 1,8 | 1 | 0,74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2,5 | 1,8 | 1 | 0,92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4,6 | 2,5 | 1,8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5,6 | 2,5 | 1,8 | 1 | 1,74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5,5 | 3,6 | 2,6 | 1,5 | 2,77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6,9 | 3,6 | 2,6 | 1,5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7,5 | 3,6 | 2,6 | 1,5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3,6 | 2,6 | 2 | 8,2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8,5 | 3,6 | 2,6 | 2 | 12,6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3,6 | 2,6 | 2,5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3,6 | 3,6 | 2,5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7,6 | 3,6 | 3 | 93 | 2000 | |
UWAGI
ASNU8-12, rowek wpustowy ASNU200 wg DIN 6885. 1,
inne rozmiary wg DIN 6885.3
1) T max = 2 &razy;T KN
2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenie wyścigu zewnętrznego
