Miejsce pochodzenia | CHINY |
Nazwa handlowa | SUMA |
Orzecznictwo | ISO SGS |
Numer modelu | KR30X KR30PPX |
Seria KR...X KR30X KR30PPX Łożysko walcowe z otworem walcowym z otworem walcowym z koszykiem
Cechypopychacza krzywki walcowej KR
KR...X, cylindryczny , z klatką
KR...PPX, cylindryczny, uszczelniony, z klatką
Rolki popychaczy konstrukcji KR, rozmiary 16 i 19, bez przyrostka w oznaczeniu lub z przyrostkiem w oznaczeniu PPA , mają jedno gniazdo w łbie kołka, które umożliwia przytrzymanie kołka podczas montażu śrubokrętem.W środku tej szczeliny znajduje się otwór do dosmarowywania do wciśnięcia smarowniczki lub korka, jeśli dosmarowywanie nie jest wymagane.SUMA dostarcza również te dwa rozmiary z sześciokątem wpuszczonym w główkę kołka.Wyposażone są w pierścienie ślizgowe wykonane z poliamidu 66 i są identyfikowane przyrostkiem PPSKA w oznaczeniu.
Rolki popychaczy z przyrostkiem PPSKA w oznaczeniu nie są wyposażone w kanał smarujący i nie można ich dosmarowywać
Wymiary i pojemnościpopychacza krzywki walcowej KR
Wał śr. |
Oznaczenie łożyska | Wymiary obramowania ( mm ) | M | Podstawowa ocena obciążenia | Prędkość | |||||||||||||||||
mm | Koncentryczny | Ekscentryczny | D | d | C | Ra | B | B1 | B2 min | G | G1 | M | Mn | C1 | d2 | d1 | B3 | mi | Nm | Dyn. | St. | obr./min |
16 | KR16 | KRE16 | 16 | 6 | 11 | 0,15 | 28 | 16 | M6 | 8 | 45) | 0,6 | 12 | 9 | 7 | 0,5 | 3 | 3800 | 3750 | 22000 | ||
KR16PP | KRE16PP | 16 | 6 | 11 | 0,15 | 28 | 16 | M6 | 8 | 45) | 0,6 | 12 | 9 | 7 | 0,5 | 3 | 3800 | 3750 | 16000 | |||
KRV16 | KRVE16 | 16 | 6 | 11 | 0,15 | 28 | 16 | M6 | 8 | 45) | 0,6 | 12 | 9 | 7 | 0,5 | 3 | 6400 | 8500 | 8500 | |||
KRV16PP | KRVE16PP | 16 | 6 | 11 | 0,15 | 28 | 16 | M6 | 8 | 45) | 0,6 | 12 | 9 | 7 | 0,5 | 3 | 6400 | 8500 | 8500 | |||
19 | KR19 | KRE19 | 19 | 8 | 11 | 0,15 | 32 | 20 | M8x1,25 | 10 | 45) | 0,6 | 14 | 11 | 9 | 0,5 | 8 | 4250 | 4600 | 20000 | ||
KR19PP | KRE19PP | 19 | 8 | 11 | 0,15 | 32 | 20 | M8x1,25 | 10 | 45) | 0,6 | 14 | 11 | 9 | 0,5 | 8 | 4250 | 4600 | 14000 | |||
KRV19 | KRVE19 | 19 | 8 | 11 | 0,15 | 32 | 20 | M8x1,25 | 10 | 45) | 0,6 | 14 | 11 | 9 | 0,5 | 8 | 7300 | 10800 | 7000 | |||
KRV19PP | KRVE19PP | 19 | 8 | 11 | 0,15 | 32 | 20 | M8x1,25 | 10 | 45) | 0,6 | 14 | 11 | 9 | 0,5 | 8 | 7300 | 10800 | 7000 | |||
22 | KR22 | KRE22 | 22 | 10 | 12 | 0,3 | 36 | 23 | M10x1 | 12 | 4 | 0,6 | 17 | 13 | 10 | 0,5 | 15 | 5700 | 6500 | 16000 | ||
KR22PP | KRE22PP | 22 | 10 | 12 | 0,3 | 36 | 23 | M10x1 | 12 | 4 | 0,6 | 17 | 13 | 10 | 0,5 | 15 | 5700 | 6500 | 11000 | |||
KRV22 | KRVE22 | 22 | 10 | 12 | 0,3 | 36 | 23 | M10x1 | 12 | 4 | 0,6 | 17 | 13 | 10 | 0,5 | 15 | 8600 | 12900 | 6000 | |||
KRV22PP | KRVE22PP | 22 | 10 | 12 | 0,3 | 36 | 23 | M10x1 | 12 | 4 | 0,6 | 17 | 13 | 10 | 0,5 | 15 | 8600 | 12900 | 6000 | |||
26 | KR26 | KRE26 | 26 | 10 | 12 | 0,3 | 36 | 23 | M10x1 | 12 | 4 | 0,6 | 17 | 13 | 10 | 0,5 | 15 | 5700 | 6500 | 16000 | ||
KR26PP | KRE26PP | 26 | 10 | 12 | 0,3 | 36 | 23 | M10x1 | 12 | 4 | 0,6 | 17 | 13 | 10 | 0,5 | 15 | 5700 | 6500 | 11000 | |||
KRV26 | KRVE26 | 26 | 10 | 12 | 0,3 | 36 | 23 | M10x1 | 12 | 4 | 0,6 | 17 | 13 | 10 | 0,5 | 15 | 8600 | 12900 | 6000 | |||
KRV26PP | KRVE26PP | 26 | 10 | 12 | 0,3 | 36 | 23 | M10x1 | 12 | 4 | 0,6 | 17 | 13 | 10 | 0,5 | 15 | 8600 | 12900 | 6000 | |||
30 | KR30 | KRE30 | 30 | 12 | 14 | 0,6 | 40 | 25 | 6 | M12x1,5 | 13 | 3 | 6 | 0,6 | 23 | 15 | 11 | 0,5 | 22 | 8100 | 9700 | 11000 |
KR30PP | KRE30PP | 30 | 12 | 14 | 0,6 | 40 | 25 | 6 | M12x1,5 | 13 | 3 | 6 | 0,6 | 23 | 15 | 11 | 0,5 | 22 | 8100 | 9700 | 8300 | |
KRV30 | KRVE30 | 30 | 12 | 14 | 0,6 | 40 | 25 | 6 | M12x1,5 | 13 | 3 | 6 | 0,6 | 23 | 15 | 11 | 0,5 | 22 | 12200 | 19000 | 4500 | |
KRV30PP | KRVE30PP | 30 | 12 | 14 | 0,6 | 40 | 25 | 6 | M12x1,5 | 13 | 3 | 6 | 0,6 | 23 | 15 | 11 | 0,5 | 22 | 12200 | 19000 | 4500 | |
32 | KR32 | KRE32 | 32 | 12 | 14 | 0,6 | 40 | 25 | 6 | M12x1,5 | 13 | 3 | 6 | 0,6 | 23 | 15 | 11 | 0,5 | 22 | 8100 | 9700 | 11000 |
KR32PP | KRE32PP | 32 | 12 | 14 | 0,6 | 40 | 25 | 6 | M12x1,5 | 13 | 3 | 6 | 0,6 | 23 | 15 | 11 | 0,5 | 22 | 8100 | 9700 | 8300 | |
KRV32 | KRVE32 | 32 | 12 | 14 | 0,6 | 40 | 25 | 6 | M12x1,5 | 13 | 3 | 6 | 0,6 | 23 | 15 | 11 | 0,5 | 22 | 12200 | 19000 | 4500 | |
KRV32PP | KRVE32PP | 32 | 12 | 14 | 0,6 | 40 | 25 | 6 | M12x1,5 | 13 | 3 | 6 | 0,6 | 23 | 15 | 11 | 0,5 | 22 | 12200 | 19000 | 4500 | |
35 | KR35 | KRE35 | 35 | 16 | 18 | 0,6 | 52 | 32,5 | 8 | M16x1,5 | 17 | 3 | 6 | 0,8 | 27 | 20 | 14 | 1 | 58 | 12900 | 19000 | 7000 |
KR35PP | KRE35PP | 35 | 16 | 18 | 0,6 | 52 | 32,5 | 8 | M16x1,5 | 17 | 3 | 6 | 0,8 | 27 | 20 | 14 | 1 | 58 | 12900 | 19000 | 7000 | |
KRV35 | KRVE35 | 35 | 16 | 18 | 0,6 | 52 | 32,5 | 8 | M16x1,5 | 17 | 3 | 6 | 0,8 | 27 | 20 | 14 | 1 | 58 | 18300 | 35000 | 3400 | |
KRV35PP | KRVE35PP | 35 | 16 | 18 | 0,6 | 52 | 32,5 | 8 | M16x1,5 | 17 | 3 | 6 | 0,8 | 27 | 20 | 14 | 1 | 58 | 18300 | 35000 | 3400 | |
NUKR35 | NUKRE35 | 35 | 16 | 18 | 0,6 | 52 | 32,5 | 8 | M16x1,5 | 17 | 3 | 6 | 0,8 | 21 | 20 | 14 | 1 | 58 | 23000 | 27000 | 6500 | |
40 | KR40 | KRE40 | 40 | 18 | 20 | 1 | 58 | 36,5 | 8 | M18x1,5 | 19 | 3 | 6 | 0,8 | 32 | 22 | 16 | 1 | 87 | 14200 | 20400 | 6000 |
KR40PP | KRE40PP | 40 | 18 | 20 | 1 | 58 | 36,5 | 8 | M18x1,5 | 19 | 3 | 6 | 0,8 | 32 | 22 | 16 | 1 | 87 | 14200 | 20400 | 6000 | |
KRV40 | KRVE40 | 40 | 18 | 20 | 1 | 58 | 36,5 | 8 | M18x1,5 | 19 | 3 | 6 | 0,8 | 32 | 22 | 16 | 1 | 87 | 21000 | 39500 | 2900 | |
KRV40PP | KRVE40PP | 40 | 18 | 20 | 1 | 58 | 36,5 | 8 | M18x1,5 | 19 | 3 | 6 | 0,8 | 32 | 22 | 16 | 1 | 87 | 21000 | 39500 | 2900 | |
NUKR40 | NUKRE40 | 40 | 18 | 20 | 1 | 58 | 36,5 | 8 | M18x1,5 | 19 | 3 | 6 | 0,8 | 23 | 22 | 16 | 1 | 87 | 24800 | 31000 | 5500 | |
47 | KR47 | KRE47 | 47 | 20 | 24 | 1 | 66 | 40,5 | 9 | M20x1,5 | 21 | 4 | 8 | 0,8 | 37 | 24 | 18 | 1 | 120 | 19500 | 32000 | 4900 |
KR47PP | KRE47PP | 47 | 20 | 24 | 1 | 66 | 40,5 | 9 | M20x1,5 | 21 | 4 | 8 | 0,8 | 37 | 24 | 18 | 1 | 120 | 19500 | 32000 | 4900 | |
KRV47 | KRVE47 | 47 | 20 | 24 | 1 | 66 | 40,5 | 9 | M20x1,5 | 21 | 4 | 8 | 0,8 | 37 | 24 | 18 | 1 | 120 | 28000 | 59000 | 2600 | |
KRV47PP | KRVE47PP | 47 | 20 | 24 | 1 | 66 | 40,5 | 9 | M20x1,5 | 21 | 4 | 8 | 0,8 | 37 | 24 | 18 | 1 | 120 | 28000 | 59000 | 2600 | |
NUKR47 | NUKRE47 | 47 | 20 | 24 | 1 | 66 | 40,5 | 9 | M20x1,5 | 21 | 4 | 8 | 0,8 | 37 | 24 | 18 | 1 | 120 | 39000 | 50000 | 4200 | |
52 | KR52 | KRE52 | 52 | 20 | 24 | 1 | 66 | 40,5 | 9 | M20x1,5 | 21 | 8 | 4 | 0,8 | 37 | 24 | 18 | 1 | 120 | 19500 | 32000 | 4900 |
KR52PP | KRE52PP | 52 | 20 | 24 | 1 | 66 | 40,5 | 9 | M20x1,5 | 21 | 8 | 4 | 0,8 | 37 | 24 | 18 | 1 | 120 | 19500 | 32000 | 4900 | |
KRV52 | KRVE52 | 52 | 20 | 24 | 1 | 66 | 40,5 | 9 | M20x1,5 | 21 | 8 | 4 | 0,8 | 37 | 24 | 18 | 1 | 120 | 28000 | 59000 | 2600 | |
KRV52PP | KRVE52PP | 52 | 20 | 24 | 1 | 66 | 40,5 | 9 | M20x1,5 | 21 | 8 | 4 | 0,8 | 37 | 24 | 18 | 1 | 120 | 28000 | 59000 | 2600 | |
NUKR52 | NUKRE52 | 52 | 20 | 24 | 1 | 66 | 40,5 | 9 | M20x1,5 | 21 | 8 | 4 | 0,8 | 31 | 24 | 18 | 1 | 120 | 43500 | 60000 | 3400 | |
62 | KR62 | KRE62 | 62 | 24 | 29 | 1 | 80 | 49,5 | 11 | M24x1,5 | 25 | 8 | 4 | 0,8 | 44 | 28 | 22 | 1 | 220 | 30500 | 53000 | 3800 |
KR62PP | KRE62PP | 62 | 24 | 29 | 1 | 80 | 49,5 | 11 | M24x1,5 | 25 | 8 | 4 | 0,8 | 44 | 28 | 22 | 1 | 220 | 30500 | 53000 | 3800 | |
KRV62 | KRVE62 | 62 | 24 | 29 | 1 | 80 | 49,5 | 11 | M24x1,5 | 25 | 8 | 4 | 0,8 | 44 | 28 | 22 | 1 | 220 | 41500 | 91000 | 2200 | |
KRV62PP | KRVE62PP | 62 | 24 | 29 | 1 | 80 | 49,5 | 11 | M24x1,5 | 25 | 8 | 4 | 0,8 | 44 | 28 | 22 | 1 | 220 | 41500 | 91000 | 2200 | |
NUKR62 | NUKRE62 | 62 | 24 | 29 | 1 | 80 | 49,5 | 11 | M24x1,5 | 25 | 8 | 4 | 0,8 | 38 | 28 | 22 | 1 | 220 | 59000 | 79000 | 2600 | |
72 | KR72 | KRE72 | 72 | 24 | 29 | 1,1 | 80 | 49,5 | 11 | M24x1,5 | 25 | 8 | 4 | 0,8 | 44 | 28 | 22 | 1 | 220 | 30500 | 53000 | 3800 |
KR72PP | KRE72PP | 72 | 24 | 29 | 1,1 | 80 | 49,5 | 11 | M24x1,5 | 25 | 8 | 4 | 0,8 | 44 | 28 | 22 | 1 | 220 | 30500 | 53000 | 3800 | |
KRV72 | KRVE72 | 72 | 24 | 29 | 1,1 | 80 | 49,5 | 11 | M24x1,5 | 25 | 8 | 4 | 0,8 | 44 | 28 | 22 | 1 | 220 | 41500 | 91000 | 2200 | |
KRV72PP | KRVE72PP | 72 | 24 | 29 | 1,1 | 80 | 49,5 | 11 | M24x1,5 | 25 | 8 | 4 | 0,8 | 44 | 28 | 22 | 1 | 220 | 41500 | 91000 | 2200 | |
NUKR72 | NUKRE72 | 72 | 24 | 29 | 1,1 | 80 | 49,5 | 11 | M24x1,5 | 25 | 8 | 4 | 0,8 | 44 | 28 | 22 | 1 | 220 | 65000 | 93000 | 2100 | |
80 | KRV80 | KRE80 | 80 | 30 | 35 | 1,1 | 100 | 63 | 15 | M30x1,5 | 32 | 8 | 4 | 1 | 53 | 35 | 29 | 1,5 | 450 | 45000 | 85000 | 2600 |
KR80PP | KRE80PP | 80 | 30 | 35 | 1,1 | 100 | 63 | 15 | M30x1,5 | 32 | 8 | 4 | 1 | 53 | 35 | 29 | 1,5 | 450 | 45000 | 85000 | 2600 | |
KRV80 | KRVE80 | 80 | 30 | 35 | 1,1 | 100 | 63 | 15 | M30x1,5 | 32 | 8 | 4 | 1 | 53 | 35 | 29 | 1,5 | 450 | 60000 | 1420000 | 1700 | |
KRV80PP | KRVE80PP | 80 | 30 | 35 | 1,1 | 100 | 63 | 15 | M30x1,5 | 32 | 8 | 4 | 1 | 53 | 35 | 29 | 1,5 | 450 | 60000 | 142000 | 1700 | |
NUKR80 | NUKRE80 | 80 | 30 | 35 | 1,1 | 100 | 63 | 15 | M30x1,5 | 32 | 8 | 4 | 1 | 47 | 35 | 29 | 1,5 | 450 | 95000 | 133000 | 1800 | |
85 | KR85 | KRE85 | 85 | 30 | 35 | 1,1 | 100 | 63 | 15 | M30x1,5 | 32 | 8 | 4 | 1 | 53 | 35 | 29 | 1,5 | 450 | 45000 | 85000 | 2600 |
KR85PP | KRE85PP | 85 | 30 | 35 | 1,1 | 100 | 63 | 15 | M30x1,5 | 32 | 8 | 4 | 1 | 53 | 35 | 29 | 1,5 | 450 | 45000 | 85000 | 2600 | |
90 | KR90 | KRE90 | 90 | 30 | 35 | 1,1 | 100 | 63 | 15 | M30x1,5 | 32 | 8 | 4 | 1 | 53 | 35 | 29 | 1,5 | 450 | 45000 | 85000 | 2600 |
KR90PP | KRE90PP | 90 | 30 | 35 | 1,1 | 100 | 63 | 15 | M30x1,5 | 32 | 8 | 4 | 1 | 53 | 35 | 29 | 1,5 | 450 | 45000 | 85000 | 2600 | |
KRV90 | KRVE90 | 90 | 30 | 35 | 1,1 | 100 | 63 | 15 | M30x1,5 | 32 | 8 | 4 | 1 | 53 | 35 | 29 | 1,5 | 450 | 60000 | 142000 | 1700 | |
KRV90PP | KRVE90PP | 90 | 30 | 35 | 1,1 | 100 | 63 | 15 | M30x1,5 | 32 | 8 | 4 | 1 | 53 | 35 | 29 | 1,5 | 450 | 60000 | 142000 | 1700 | |
NUKRE90 | 90 | 30 | 35 | 1,1 | 100 | 63 | 15 | M30x1,5 | 32 | 8 | 4 | 1 | 47 | 35 | 29 | 1,5 | 450 | 95000 | 133000 | 1800 |

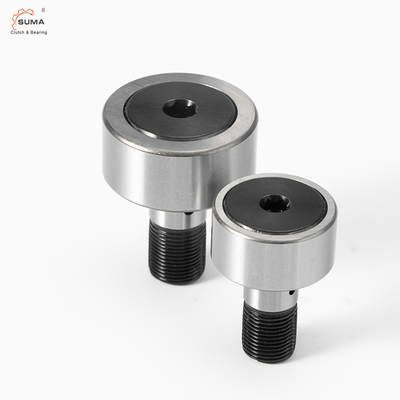

Zdjęcia cylindrycznego popychacza krzywkowego KR
Widok fabryczny popychacza cylindrycznego
