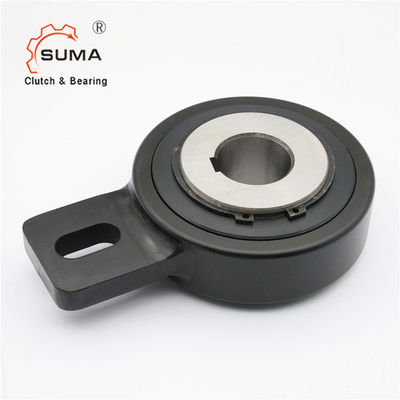

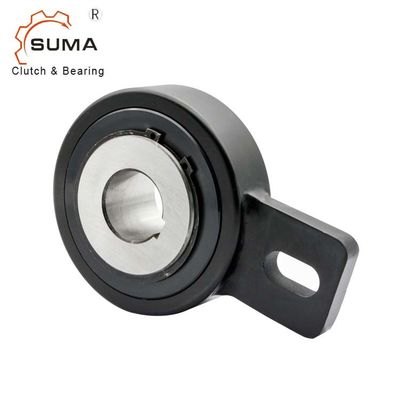

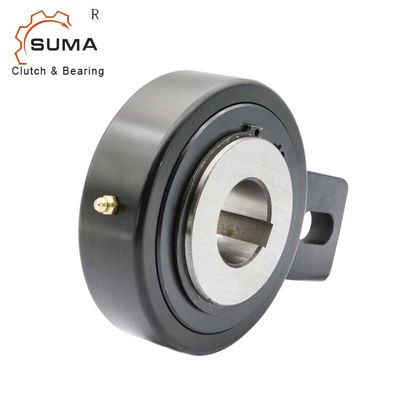

Seria GVG Sprag Typ Jednokierunkowe sprzęgło Wolnobieg Backstop GVG50 GVG60 GVG70
Cechy
Wolnobiegi serii GVG są wyposażone w klatki sprężynowe, centrowanie między bieżnią wewnętrzną a bieżnią zewnętrzną odbywa się za pomocą tulei.
siły momentu obrotowego są przenoszone z wału na bieżnię wewnętrzną za pomocą klucza.
Tolerancja wału musi wynosić h6 .
Gdy hamulec jednokierunkowy jest używany jako urządzenie zwrotne, dźwignia przymocowana do bieżni zewnętrznej musi być umieszczona pomiędzy dwoma wspornikami;w przeciwnym razie należy włożyć szpilkę w zapętlonym otworze.
Gdy ogranicznik ruchu wstecznego jest zablokowany na ramie maszyny, zatrzymuje obracanie się wolnego koła tuleje, dźwignia musi mieć pewien luz, aby umożliwić ruch osiowy.
Wolnobieg jest dostarczany już nasmarowany.
Wymiary i pojemności
Model |
dH7 mm |
D mm |
L mm |
B1 mm |
L1 mm |
b2 mm |
I2 mm |
I3 mm |
I4 mm |
Waga kg |
Maksymalna prędkość |
Moment obrotowy Nm |
GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,5 | 400 | 606 |
GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,4 | 400 | 606 |
GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,3 | 400 | 606 |
GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 125 | 2,2 | 400 | 606 |
GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,8 | 300 | 1295 |
GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,7 | 300 | 1295 |
GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,5 | 300 | 1295 |
GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6,1 | 250 | 2550 |
GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5,7 | 250 | 2550 |
GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9,6 | 200 | 4875 |
Kyey DIN 6885
2) Maksymalna dozwolona prędkość
