Łożysko oporowe
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | GV45 GV50 |

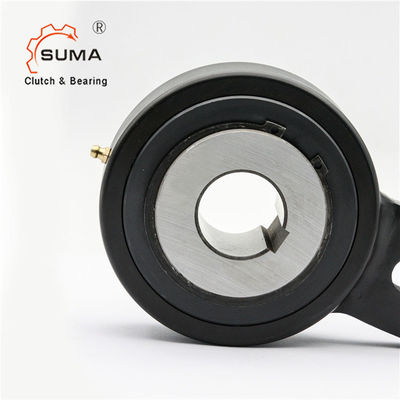

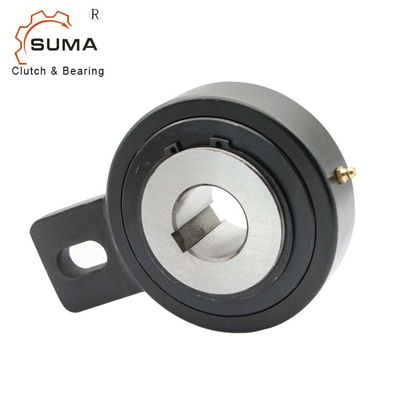

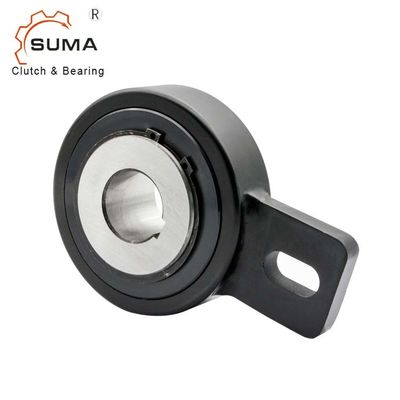

Łożyska sprzęgła jednokierunkowego GVG40 40*132*52MM w jedną stronę
Cechy
Wolnobiegi serii GVG są wyposażone w klatki sprężynowe, centrowanie między bieżnią wewnętrzną a bieżnią zewnętrzną odbywa się za pomocą tulei.
siły momentu obrotowego są przenoszone z wału na bieżnię wewnętrzną za pomocą klucza.
Tolerancja wału musi wynosić h6 .
Gdy wolnobieg jest używany jako urządzenie zwrotne, dźwignia przymocowana do bieżni zewnętrznej musi być umieszczona pomiędzy dwoma wspornikami;w przeciwnym razie należy włożyć szpilkę
w zapętlonym otworze.Po zablokowaniu na ramie maszyny zatrzymuje obracanie się wolnego koła
tuleje, dźwignia musi mieć pewien luz, aby umożliwić ruch osiowy.
wolne koło dostarczane jest już nasmarowane.
Wymiary i pojemności
| Model |
dH7 mm |
D mm |
L mm |
B1 mm |
L1 mm |
b2 mm |
I2 mm |
I3 mm |
I4 mm |
Waga kg |
Maksymalna prędkość |
Moment obrotowy Nm |
| GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,5 | 400 | 606 |
| GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,4 | 400 | 606 |
| GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,3 | 400 | 606 |
| GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 125 | 2,2 | 400 | 606 |
| GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
| GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,8 | 300 | 1295 |
| GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,7 | 300 | 1295 |
| GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,5 | 300 | 1295 |
| GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6,1 | 250 | 2550 |
| GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5,7 | 250 | 2550 |
| GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
| GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9,6 | 200 | 4875 |
Kyey DIN 6885
2) Maksymalna dozwolona prędkość
