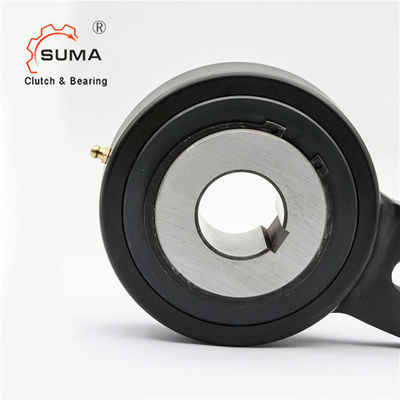

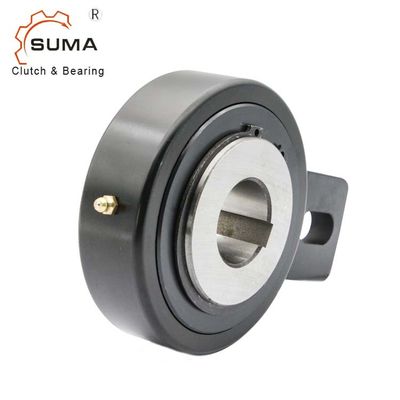

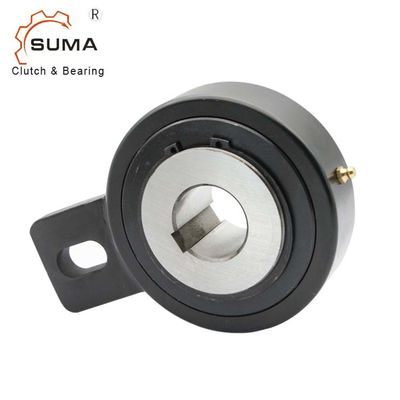

Łożyska jednokierunkowe sprzęgła jednokierunkowego GV45 GV50
Cechy
Wolnobiegi serii GV są wyposażone w rolki, centrowanie między bieżnią wewnętrzną a bieżnią zewnętrzną odbywa się za pomocą tulei.
siły momentu obrotowego są przenoszone z wału na bieżnię wewnętrzną za pomocą klucza.
tolerancja wału musi wynosić h6.
Gdy wolnobieg jest używany jako urządzenie zwrotne, dźwignia przymocowana do bieżni zewnętrznej musi być umieszczona pomiędzy dwoma wspornikami;w przeciwnym razie należy włożyć szpilkę
w zapętlonym otworze.Po zablokowaniu na ramie maszyny zatrzymuje obracanie się wolnego koła.
Jeśli wolnobieg jest używany jako posuw przerywany, dźwignię należy przymocować wzdłużnie, wykorzystując otwór na popychacz lub podobny.W każdym razie, aby uniknąć przeciążenia
tuleje, dźwignia musi mieć pewien luz, aby umożliwić ruch osiowy.
wolne koło dostarczane jest już nasmarowane
Wymiary i pojemności
Model |
dH7 mm |
D mm |
L mm |
B1 mm |
L1 mm |
b2 mm |
I2 mm |
I3 mm |
I4 mm |
Waga Kg |
Maksymalna prędkość |
Moment obrotowy Nm |
Moment ciągnięcia Nm |
GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1,3 | 450 | 275 | 0,2 |
GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1,3 | 450 | 275 | 0,2 |
GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3,5 | 320 | 1250 | 1.2 |
GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3,3 | 320 | 2180 | 1.2 |
GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,8 | 300 | 2180 | 2,2 |
GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,7 | 300 | 2180 | 2,2 |
GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,6 | 300 | 2180 | 2,2 |
GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,5 | 300 | 2180 | 2,2 |
GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,3 | 300 | 2180 | 2,2 |
GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8,7 | 200 | 2930 | 3,5 |
GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24,5 | 150 | 7250 | 3,5 |
GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23,5 | 150 | 7250 | 3,5 |
GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22,5 | 150 | 7250 | 3,5 |
GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6,0 |
1)Tmaks: 2x Tn
Kyey DIN 6885
2) Maksymalna dozwolona prędkość
