Łożysko sprzęgła wałeczkowego
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | AE35 |

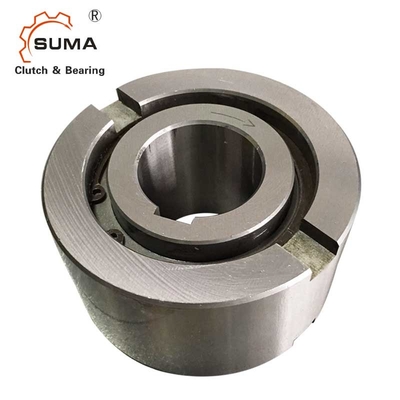

Łożyska sprzęgła wolnobiegowego AE35 35*100*48mm w jedną stronę
Cechy
| Nazwać: | Łożyska sprzęgła jednokierunkowego typu rolkowego |
| Numer modelu | AE35 (35mmx100mmx48mm) |
| Wymiar: | 35mmx100mmx48mm |
| Materiał: | Stal chromowana /GCr15 |
| Tarcze: | Typ otwarty/Tarcza |
| Uszczelka: | Opakowanie indywidualne / opakowanie przemysłowe |
| Marka: | SUMA |
| Termin płatności: | T/T, L/C;West Union, Paypal |
| Rynek: | Europa 70%;Azja 20%;Inny rynek 10% |
| Pochodzenie: | prowincja Jiangsu |
| Opisy: |
Typ AE to wolnobieg typu rolkowego bez łożyskowania.Łożyska są wymagane do podparcia obciążenia osiowe i promieniowe.Instalacja musi również zapewnić smarowanie i uszczelnienie. |
| Właściwości mechaniczne | Nominalna średnica zewnętrzna to standardowy wymiar łożyska kulkowego. Bieżnia wewnętrzna jest osadzona na wale.Bieżnia zewnętrzna ma tolerancję h6 i powinna być zamontowana w obudowie z tolerancją K7.Dodatkowe nacięcia boczne zapewniają pozytywne przenoszenie momentu obrotowego.Jeśli tolerancja oprawy wynosi R6, stosowanie nacięć nie jest konieczne, ale oprawa musi być wystarczająco mocna, aby nie rozszerzała się po montażu.Ta konstrukcja może akceptować niewspółosiowość bieżni wewnętrznej i zewnętrznej o ±S/2. |
| Pola aplikacji: | samochód;motocykl; maszyny tekstylne;maszyny drukarskie; sprzęt gospodarstwa domowego;sprzęt budowlany;maszyny rolnicze;maszyny z tworzyw sztucznych;reduktor prędkości;rolka elektryczna; sprzęt medyczny; sprzęt fitness;maszyny spożywcze |
Dane techniczne
Wymiary i pojemności
| Rodzaj | Rozmiar | Prędkości przekraczania | Waga | Przeciągnij moment obrotowy | |||||||||||
|
AE
|
dH7 (mm) |
TKN1 (Nm) |
Nimax2) (min-1) |
Namax3) (min-1) |
Dh6 (mm) |
D5 (mm) |
D6 (mm) |
L (mm) |
s (mm) |
f (mm) |
mi (mm) |
b (mm) |
t (mm) |
(kg) |
TR
(Ncm) |
| 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4,5 | 0,5 | 0,8 | 6 | 3 | 0,11 | 0,7 | |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4,5 | 0,8 | 1.2 | 7 | 3,5 | 0,30 | 3,5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5,5 | 0,8 | 1.2 | 8 | 3,5 | 0,55 | 8.4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6,5 | 1 | 1,8 | 9 | 4 | 0,98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6,2 | 1 | 1,8 | 12 | 5 | 1,50 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3,8 | 1 | 1,8 | 13 | 6 | 2.00 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3,8 | 1,5 | 1,8 | 15 | 7 | 2,80 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3,8 | 1,5 | 2,6 | 16 | 7 | 3.30 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5,8 | 1,5 | 2,6 | 17 | 8 | 4.20 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3,8 | 2 | 2,6 | 18 | 9 | 5.20 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7,6 | 2 | 2,6 | 18 | 9 | 6.80 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7,6 | 2,5 | 2,6 | 20 | 9 | 10,5 | 320 | |
Montaż i sprzęganie
