Łożysko sprzęgła rozprężnego
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO |
| Numer modelu | CSK356218 |

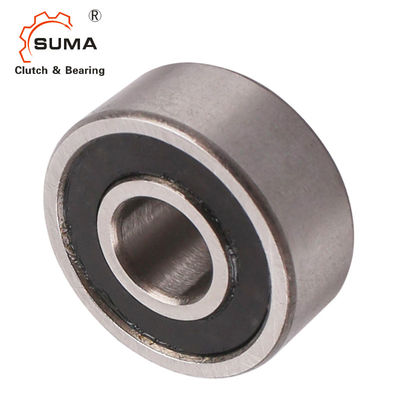

CSK356218 Producent łożysk sprzęgła jednokierunkowego do kruszenia ryżu
Obawy
Typy CSK..P i CSK..PP to wolnobiegi typu sprężynowego zintegrowane z łożyskami kulkowymi serii 62.. (z wyjątkiem rozmiaru 40).
Zalecane jest stosowanie dodatkowych uszczelek typu „nylos”, szczególnie gdy temperatura pracy przekracza 50°C.Możliwe jest również smarowanie w kąpieli olejowej.
Oprócz podstawowego modelu CSK, typ CSK..P posiada rowek wpustowy na bieżni wewnętrznej.Z tego powodu można go zaklinować na wale z tolerancją k6.Bieżnia zewnętrzna musi nadal być wciśnięta w sztywną obudowę z tolerancją N6.
CSK..PP posiada rowek wpustowy zarówno na wewnętrznej, jak i zewnętrznej bieżni.Zalecane tolerancje montażowe to h6 na wale i H6 w sztywnej obudowie.Prosimy o kontakt, gdy temperatura otoczenia lub pracy nie mieści się w zakresie od +5°C do +60°C.
Wymiary i pojemności
| Przedmiot | CSK356218 |
| Materiał | GCr15 |
| Średnica wewnętrzna | 35 mm |
| Średnica zewnętrzna | 62 mm |
| Szerokość | 18mm |
| Waga | 0,3 kg |
| Moment obrotowy | 85 Nm |
| Przeciągnij moment obrotowy | 6 Ncm |
| Port | Szanghaj:Ningbo |
| Czas dostawy | 2 dni |
| Rodzaj | Rozmiar | Seria łożysk | Obciążenia łożysk | Waga | Przeciągnij moment obrotowy | |||||||
| dynamiczny | statyczny | |||||||||||
| CSK..P | d | TKN1) | nmax | D | L | b | t | C | C0 | TR | ||
| [mm] | [Nm] | [min-1] | [mm] | [mm] | [mm] | [mm] | [kN] | [kN] | [kg] | [Ncm] | ||
| 12 | 6201 | 9,3 | 10000 | 32 | 10 | 6,1 | 2,77 | 0,04 | 0,7 | |||
| 15 | 6202 | 17 | 8400 | 35 | 11 | 7,4 | 3,42 | 0,06 | 0,9 | |||
| 17 | 6203 | 30 | 7350 | 40 | 12 | 7,9 | 3,8 | 0,07 | 1,1 | |||
| 20 | 6204 | 50 | 6000 | 47 | 14 | 9,4 | 4,46 | 0,11 | 1,3 | |||
| 25 | 6205 | 85 | 5200 | 52 | 15 | 10,7 | 5,46 | 0,14 | 2 | |||
| 30 | 6206 | 138 | 4200 | 62 | 16 | 11,7 | 6.45 | 0,21 | 4.4 | |||
| 35 | 6207 | 175 | 3600 | 72 | 17 | 12,6 | 7.28 | 0,3 | 5,8 | |||
| 40 | – | 325 | 3000 | 80 | 22 | 15,54 | 12.25 | 0,5 | 7 | |||
| CSK..PP | 15 | 6202 | 17 | 8400 | 35 | 11 | 2 | 0,6 | 7,4 | 3,42 | 0,06 | 0,9 |
| 17 | 6203 | 30 | 7350 | 40 | 12 | 2 | 1 | 7,9 | 3,8 | 0,07 | 1,1 | |
| 20 | 6204 | 50 | 6000 | 47 | 14 | 3 | 1,5 | 9,4 | 4,46 | 0,11 | 1,3 | |
| 25 | 6205 | 85 | 5200 | 52 | 15 | 6 | 2 | 10,7 | 5,46 | 0,14 | 2 | |
| 30 | 6206 | 138 | 4200 | 62 | 16 | 6 | 2 | 11,7 | 6.45 | 0,21 | 4.4 | |
| 35 | 6207 | 175 | 3600 | 72 | 17 | 8 | 2,5 | 12,6 | 7.28 | 0,3 | 5,8 | |
| 40 | – | 325 | 3000 | 80 | 22 | 10 | 3 | 15,54 | 12.25 | 0,5 | 7 | |
| CSK..P-2RS | 12 | – | 9,3 | 10000 | 32 | 14 | 6,1 | 2,77 | 0,05 | 3 | ||
| 15 | – | 17 | 8400 | 35 | 16 | 7,4 | 3,42 | 0,07 | 4 | |||
| 17 | – | 30 | 7350 | 40 | 17 | 7,9 | 3,8 | 0,09 | 5,6 | |||
| 20 | – | 50 | 6000 | 47 | 19 | 9,4 | 4,46 | 0,145 | 6 | |||
| 25 | – | 85 | 5200 | 52 | 20 | 10,7 | 5,46 | 0,175 | 6 | |||
| 30 | – | 138 | 4200 | 62 | 21 | 11,7 | 6.45 | 0,27 | 7,5 | |||
| 35 | – | 175 | 3600 | 72 | 22 | 12,6 | 7.28 | 0,4 | 8,2 | |||
| 40 | – | 325 | 3000 | 80 | 27 | 15,54 | 12.25 | 0,6 | 10 | |||
