Łożysko sprzęgła krzywkowego
>
|
| Miejsce pochodzenia | CHINY |
| Nazwa handlowa | SUMA |
| Orzecznictwo | ISO SGS |
| Numer modelu | PB12 |

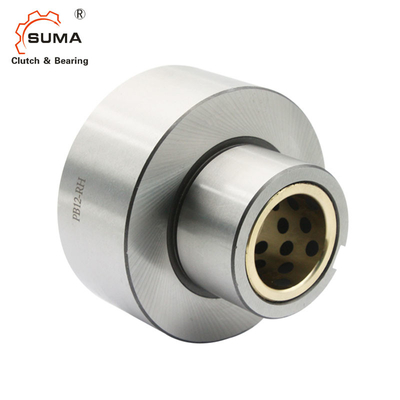

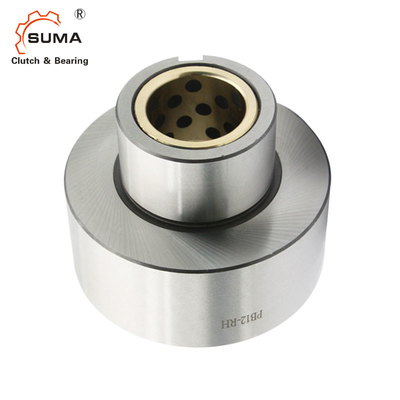

Łożysko jednokierunkowe sprzęgła krzywkowego sprzęgła jednokierunkowego PB12
Wymiary i pojemności
| Model | Maks. Przekroczenie (obr/min) |
Rozmiar otworu | A |
B |
C h7 |
D |
mi |
F |
Rasa zewnętrzna Wpust |
Waga (kg) |
||||
| Wewnętrzny wyścig | Rasa zewnętrzna | śr. (J7) |
Wpust | G | K | L | ||||||||
| PB 3 | 1800 | 900 | 10 | 4x1,5 | 50 | 50 | 23 | 22 | 25 | 21 | 25,7 | 4*2,5 | 16 | 0,23 |
| PB 5 | 1800 | 900 | 16 | 5x2 | 70 | 60 | 32 | 32 | 35 | 25 | 38,8 | 5*3,0 | 20 | 0,58 |
| PB 6 | 1500 | 800 | 20 | 5x2 | 82 | 73 | 38 | 38 | 37 | 33 | 41 | 5*3,0 | 27 | 1,1 |
| PB 8 | 1200 | 650 | 25 | 7x3 | 85 | 83 | 45 | 40 | 45 | 33 | 42 | 7*4,0 | 27 | 1,6 |
| PB 10 | 1000 | 400 | 31,5 | 10x3,5 | 92 | 95 | 60 | 41 | 56 | 37 | 44 | 10 * 4,5 | 28 | 2,5 |
| PB 12 | 800 | 300 | 40 | 10x3,5 | 100 | 113 | 65 | 50 | 66 | 37 | 52,6 | 10 * 4,5 | 29 | 3,6 |
| PB 14 | 700 | 300 | 45 | 12x3,5 | 112 | 133 | 75 | 54 | 76 | 41 | 57,3 | 12 * 4,5 | 30 | 6,0 |
Montaż i sprzęganie
Instalacja i użytkowanie
1. Współśrodkowość bieżni wewnętrznej i bieżni zewnętrznej jest utrzymywana przez łożysko ślizgowe znajdujące się między bieżnią zewnętrzną a wałem.Obciążenie promieniowe działające na bieżnię zewnętrzną jest również wspierane przez to łożysko ślizgowe.Wałek musi zatem zostać przedłużony przez zewnętrzną końcówkę bieżni sprzęgła.
2. Nie używaj sprzęgła krzywkowego serii PB jako sprzęgła.Używaj ze sprzęgłem elastycznym podczas łączenia dwóch wałów.
3. Określ prawy (RH) lub lewy (LH) napęd bieżni wewnętrznej patrząc od końca oznaczonego strzałką na powyższej ilustracji.Sprawdź, czy obroty sprzęgła są prawidłowe przed docieraniem.
4. Do indeksowania zaleca się smarowanie olejem.
5. Klucz do użycia powinien być zgodny z JIS B1301-1959
6. Obciążenie oporowe powinno być podtrzymywane przez inne urządzenia, a nie przez sprzęgło krzywkowe.
7. Otwór elementu napędzanego, taki jak koło zębate na zewnętrznej bieżni sprzęgła, powinien spełniać tolerancję H6 lub H7 normy JIS.
